Behebung von Störungen
WARNUNG!
Defekte sollten nur von Fachkräften behoben werden!
Informationen für den Fachmann
Totalausfall
Prüfen Sie:
- die Akkuanschlüsse
- Sicherungen (fahrzeugseitig)
- die Versorgungsspannung an den Steckkontakten der Hauptleiterplatte
- LED Kontrollleuchten auf der Steuerungsplatine prüfen (von rechts nach links):
LED 1 leuchtet Stromversorgung ist vorhanden
LED 1 und 2 leuchten zusammen Stromversorgung vorhanden, CPU ist eingeschaltet bzw. aktiv
- Wurde bis hierhin kein Fehler festgestellt, wenden Sie sich an unseren Kundendienst
Softwareupdate
Die Software der Hauptsteuerung kann über die USB-Buchse aufgespielt werden.
Dazu mit einem handelsüblichen USB-B Anschluss die Steuerung mit dem Rechner verbinden.
Während des Updates leuchtet nur die LED 2, falls keine Versorgung angeschlossen ist.
Die Steuerung ist vorher vom Bordnetz zu trennen.
Auswechseln der Hauptleiterplatte
- Stromversorgung abklemmen (zuerst den Minus- und dann den Plus-Pol),
- Gehäuse öffnen, Stromversorgungs-Kabel lösen (durch Abziehen der Flachstecker)
- Federleisten auf der Leiterplatte abziehen und Motoren abklemmen.Dabei ist darauf zu achten, dass die
Hauptplatine keine mechanische Belastung erfährt. Gegebenenfalls durch festhalten der Platine, Gegendruck
an der Position herstellen
- Befestigungsschrauben der Leiterplatte lösen und Steuerplatine entnehmen
- Der Einbau erfolgt in umgekehrter Reihenfolge.
Defekte Leiterplatten, Fernbedienungen etc. sind mit einer kurzen Fehlerbeschreibung frei an folgende
horizont group gmbh
Anschrift zu schicken:
Division gerätewerk
Reparaturabteilung
Homberger Weg 4-6
34497 Korbach, GERMANY

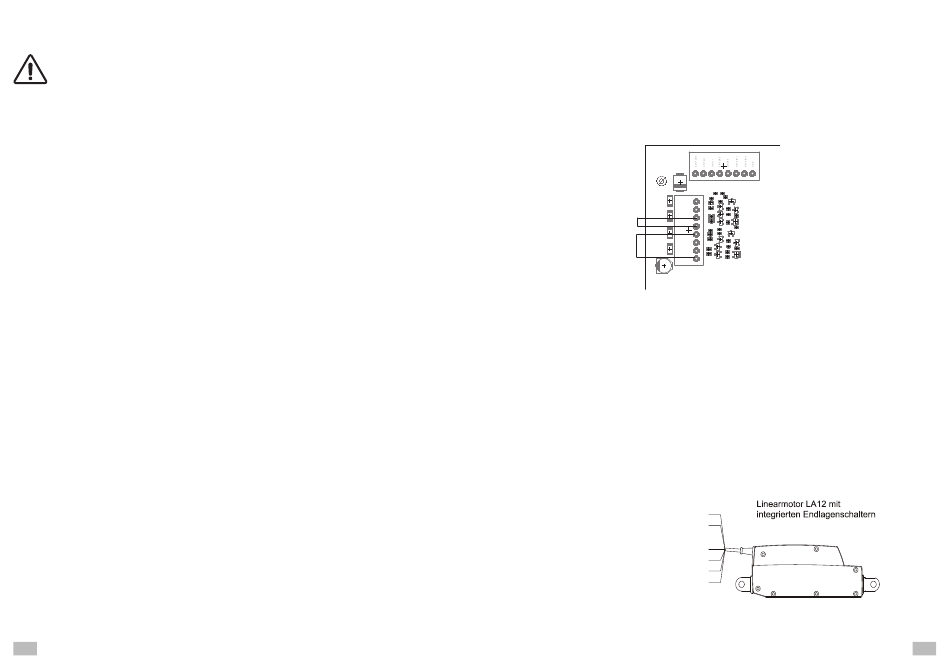

Funktionen aktivieren und deaktivieren
Verschiedene Funktionen der Hauptleiterplatte lassen sich durch Hinzufügen oder Entfernen von Drahtbrücken
ein- bzw. ausschalten.
20
Betrieb ohne LED-Zusatzscheinwerfer
Beim Betrieb ohne Blitz-Zusatzscheinwerfer ist der Eingang „Status rechts" und „PWM" miteinander (Draht-
brücke) zu verbinden.
Hierdurch erkennt die Steuerung nach dem Einschalten, ob Zusatzscheinwerfer angeschlossen sind und
angesteuert werden sollen. Die dritte LED auf der Hauptsteuerung leuchtet dann dauerhaft.
Eventuell vorhandene Kabeldurchführungen für Blitz-Zusatzscheinwerfer sind gegen eindringendes
Wasser abzudichten.
Zusatzscheinwerfer
MS340 Plus
+
GND
PWM
PWM
status rechts
STATUS
+
+
GND
PWM
status links
STATUS
Steuerung
Betrieb ohne LED-Zusatzscheinwerfer
Jede ausgelieferte Steuerung kann mit jederzeit mit Zusatzscheinwerfer nachgerüstet werden.
Für die Artikel 210201-15x, 210502-09x und 210501-15x kann ein Nachrüstset bezogen werden. Die
Zusatzscheinwerfer werden an dem Leuchtpfeil unten montiert.
Siehe Übersicht elektrische Hebe- und Senkvorrichtung
Betrieb mit Drehpfeilset
Die Fahrbare Absperrtafel wird mit einem Drehpfeil betrieben.
Anschlussbelegung des Drehpfeilmotors
+motor
- braun (bn)
-motor
- blau (bu)
gem. Masse
-
weiß (wh)
Sensor eingefahren - gelb (ye)
Sensor Mitte
- grün (gn)
Sensor ausgefahren - rot
(rd)
21
