Midas WS PRO Serie Montage- Und Betriebsanleitung
Schwimmbad-wärmepumpe
Verwandte Anleitungen für Midas WS PRO Serie
Inhaltszusammenfassung für Midas WS PRO Serie

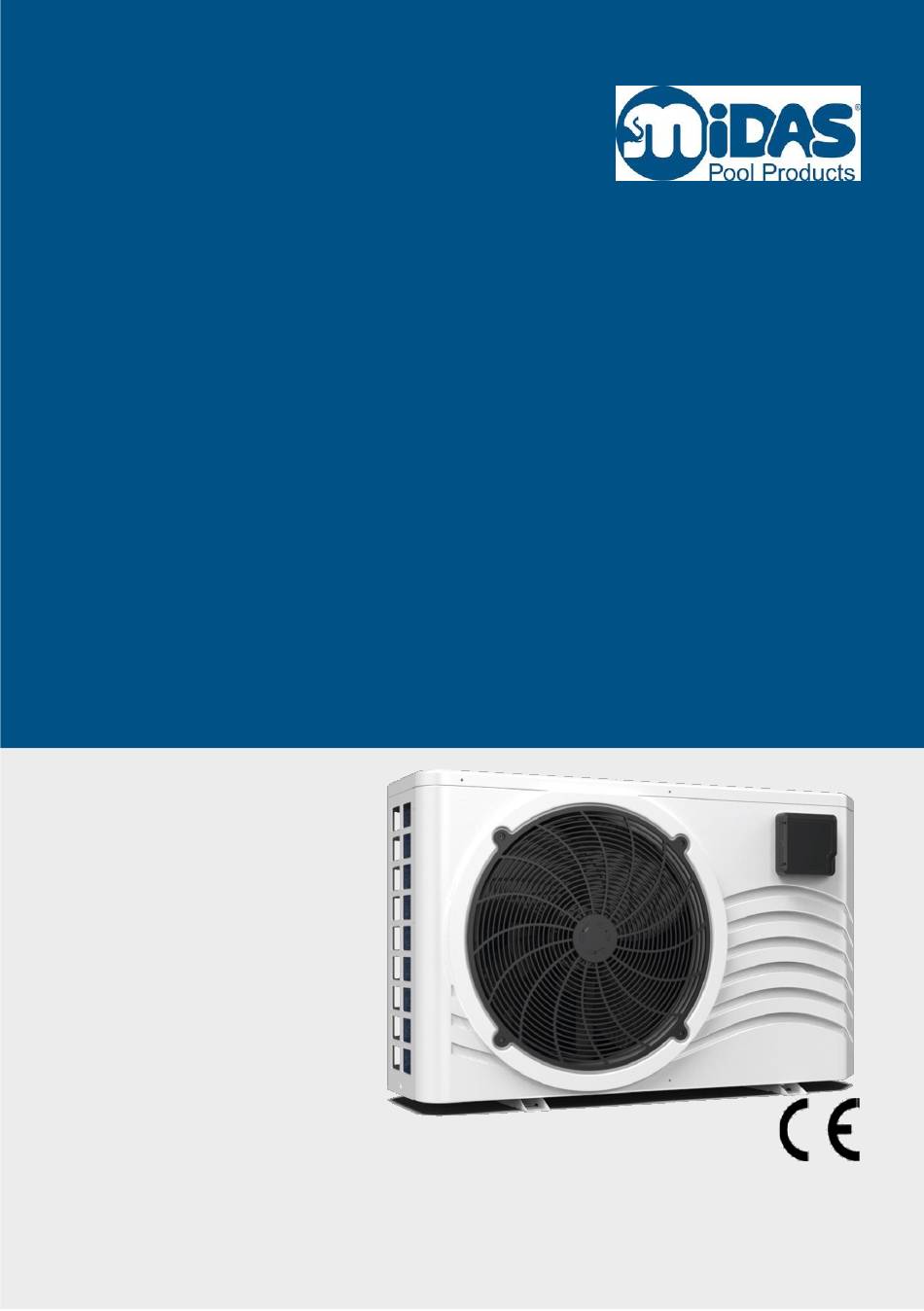

- Seite 1 Schwimmbad-Wärmepumpe WS PRO Montage- und Betriebsanleitung Schwimmbad-Wärmepumpe –WS PRO Für künftige Verwendung aufbewahren! DEUTSCH...
- Seite 3 Informationen Diese Montage- und Betriebsanleitung ist Bestandteil der technischen Do- kumentation der Schwimmbad-Wärmepumpe gemäß EG-Maschinenrichtli- nie. Die Herstellerdokumentationen der Zukaufteile ergänzen diese Mon- tage- und Betriebsanleitung. Alle Dokumentationen gelten ausschließlich im Zusammenhang. Die Inhalte der vorliegenden Montage- und Betriebsanleitung entsprechen der »RICHTLINIE 2006/42/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 17.
- Seite 4 Produktdokumentation - Schutzvermerke zur Beschränkung der Nutzung von Dokumenten und Produkten) Das Urheberrecht an der vorliegenden technischen Dokumentation ver- bleibt bei der MIDAS Pool Products GmbH. Die vorliegende Dokumentation ist für den Betreiber bestimmt. Die Weitergabe sowie Vervielfältigung der vorliegenden technischen Doku- mentation, Verwertung und Mitteilung deren Inhaltes sind verboten, soweit nicht ausdrücklich gestattet.
- Seite 5 Produkt auf der Grundlage strengster Ferti- gungsstandards hergestellt. Die vorliegende Montage- und Betriebsanlei- tung enthält sämtliche notwendigen Informationen zu Installation, Störungs- beseitigung, Entleerung und Wartung. Für Fragen und Anregungen sprechen Sie uns gerne an. Ihr Team von MIDAS Pool Products GmbH Schwimmbad-Wärmepumpe –WS PRO...
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis IDENTIFIKATION ..............9 ........9 ESTIMMUNGSGEMÄßE ERWENDUNG ..........10 ACHWIDRIGE ERWENDUNG ..............12 IEFERUMFANG TECHNISCHE DATEN ............13 ..... 13 EISTUNGSDATEN DER CHWIMMBAD ÄRMEPUMPE ....14 BMESSUNGEN DER CHWIMMBAD ÄRMEPUMPE SICHERHEITSHINWEISE ............17 ..............18 UALIFIKATION ......19 EFAHREN DURCH ELEKTRISCHE NERGIE ...... - Seite 8 Inhaltsverzeichnis ....58 NSTEUERUNG DER MWÄLZPUMPE ILTERANLAGE 6.3.1 ..58 NSTEUERUNG MWÄLZPUMPE ÜBER ÄRMEPUMPE 6.3.2 (1) ..... 58 USSCHALTEN ÜBER DEN WITCH 6.3.3 .. 58 EPARATE TEUERUNG MWÄLZPUMPE ÄRMEPUMPE NSTEUERUNG MWÄLZPUMPE ÜBER ÄRMEPUMPE UND ..............58 EITSCHALTUHR 6.4.1 . 59 NSTEUERUNG DER UMPEN ÜBER ENTRALSTEUERUNG...
-
Seite 9: Identifikation
Eine andere oder erweiterte Nutzung des Gerätes gilt als nicht bestim- mungsgemäß und damit als sachwidrig. In diesem Fall kann die Sicherheit und deren Schutz beeinträchtigt werden. Für hieraus entstehende Schäden haftet das Unternehmen MIDAS Pool Products nicht. Zur bestimmungsgemäßen Verwendung gehört auch: ●... -
Seite 10: Sachwidrige Verwendung
MIDAS Pool Products GmbH, ● Veränderungen am Gerät, sowie An- und Umbauten ohne vorherige Absprache mit der MIDAS Pool Products GmbH, ● der Betrieb durch Kinder oder durch Personen mit einge- schränkten geistigen Fähigkeiten ohne vorherige gründliche Einweisung, ●... - Seite 11 Identifikation WARNUNG Verletzungsgefahr durch sachwidrige Verwendung Durch eigenmächtige Veränderungen (mechani- sche und elektrische Änderungen, Änderung der Software) am Gerät und den Einsatz von Ersatztei- len fremder Hersteller bestehen Gefahren. Bei Missachtung erlischt grundsätzlich die Herstel- ler-Produkthaftpflicht und gegebenenfalls auch die EG-Konformität und somit die Betriebserlaubnis des Gerätes.
-
Seite 12: Ieferumfang
Identifikation Lieferumfang Bitte überprüfen Sie zunächst, ob die Schwimmbad-Wärmepumpe unbe- schädigt und vollständig bei Ihnen angekommen ist. Transportschäden re- klamieren Sie bitte umgehend bei der anliefernden Spedition oder wenden Sie sich an die Firma, die Sie beliefert hat. Im Lieferumfang sind enthalten: ●... -
Seite 13: Technische Daten
Technische Daten Technische Daten Leistungsdaten der Schwimmbad-Wärmepumpe WS PRO 7 WS PRO 10 WS PRO 13 WS PRO17 Wärmeleistung* 7,8 kW 9,5 kW 12,5 kW 15,8 kW (24°C / 26°C) 26,6 kBtu/h 32,4 kBtu/h 42,65 kBtu/h 53,91 kBtu/h Eingangsleistung 1,56 kW 1,9 kW 2,8 kW 2,9 kW... -
Seite 14: Abmessungen Der Schwimmbad-Wärmepumpe
Technische Daten Abmessungen der Schwimmbad-Wärmepumpe WS Pro 7/10/13 Schwimmbad-Wärmepumpe –WS PRO... - Seite 15 Technische Daten WS Pro 17 Schwimmbad-Wärmepumpe –WS PRO...
-
Seite 17: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Nachfolgende Sicherheitszeichen und Signalwörter werden in der vorlie- genden Dokumentation verwendet. Die Kombination eines Sicherheitszei- chens und eines Signalwortes klassifiziert den jeweiligen Sicherheitshin- weis. Das Sicherheitszeichen kann je nach Gefahrenart variieren. Ein Sicherheitshinweis ist wie nachfolgend beschrieben aufgebaut. Sig- nalwort, Zeichen, Farbbalken und Texteinheiten bilden, umrandet von einer schwarzen Linie, den Sicherheitshinweis. -
Seite 18: Qualifikation
Sicherheitshinweise Qualifikation Die Schwimmbad-Wärmepumpe ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder von Personen mit mangelnder Erfahrung und/oder mangelndem Wis- sen (einschließlich Kinder) benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhiel- ten von ihr Anweisungen, wie das Gerät zu benutzen ist und können die mit dem Gerät verbundenen Gefahren verstehen. -
Seite 19: Gefahren Durch Elektrische Energie
Sicherheitshinweise Gefahren durch elektrische Energie GEFAHR Lebensgefahr durch Stromschlag bei Berührung spannungsführender elektrischer Einrichtungen Beim Berühren von spannungsführenden Leitern o- der Teilen, die bestimmungsgemäß Spannung füh- ren oder bei Kontakt mit spannungsführenden Lei- tern oder Teilen, die im Fehlerzustand (besonders bei Isolationsfehlern) Spannung führen, sowie durch elektrostatische Vorgänge, wie z. - Seite 20 Sicherheitshinweise GEFAHR Lebensgefahr durch Stromschlag bei fehlender Er- dung Es bestehen Gefahren durch elektrische Energie, wenn das Gerät oder elektrische Verbindungen nicht oder fehlerhaft geerdet werden. ● Erdung nur von Elektro-Fachpersonal durch- führen lassen! ● Erdungsmittel des Gerätes mit dem Erdungs- system des Standorts verbinden, d.
-
Seite 21: Gefahren Durch Mechanische Energie
Sicherheitshinweise Gefahren durch mechanische Energie WARNUNG Verletzungsgefahr durch rotierenden Lüfter Es bestehen Gefahren, wenn bei eingeschaltetem Gerät Arbeiten zur Störungsbeseitigung bei demon- tiertem Lüftergitter verrichtet werden und der Lüfter plötzlich anläuft. ● Niemals die Hand oder andere Teile (Werk- zeuge) in die Lufteinlassöffnung und Luftaus- lassöffnung der Wärmepumpe stecken! ●... -
Seite 22: Gefahren Durch Kältemittel R410A
Sicherheitshinweise Gefahren durch Kältemittel R410A Das Kältemittel R410A fließt in einem geschlossenen Kreislauf und stellt im Normalfall keine Gefahr dar. Bei austretendem Kältemittel kann das Mittel zu einer Gefährdung führen. Zusätzlich besteht eine erhöhte Brandgefahr, wenn das Mittel austritt. Erste-Hilfe-Maßnahmen ●... - Seite 23 Sicherheitshinweise WARNUNG Feuer-/Brandgefahr Es besteht grundsätzlich Brandgefahr, wenn das hochentzündliche Kältemittel R410A austritt und sich durch offenes Feuer oder Funkenflug entzün- det. Der Kühlkreislauf der Schwimmbad-Wärme- pumpe ist im Normalfall (keine Störung oder Be- schädigung) geschlossen. Einwirkung von Feuer kann Bersten/ Explodieren des Kühlmittelkreislaufs verursachen.
-
Seite 25: Installation Und Anschluss
Installation und Anschluss Installation und Anschluss Die Wärmepumpe wird in Verbindung mit der Filtrationseinheit (Filterbehäl- ter und Umwälzpumpe) verwendet, die Bestandteil der Schwimmbeckenin- stallation des Benutzers ist. Der Durchfluss durch die Wärmepumpe sollte dem empfohlenen Wert laut Typenschild entsprechen. Für die richtige Verwendung der Wärmepumpe ist es erforderlich, einen Bypass zu installieren, der durch eine Dreiergruppe von Kugelhähnen ge- bildet wird und durch den der Durchfluss durch die Wärmepumpe einge- stellt wird. -
Seite 26: Transport Und Verpackung
Installation und Anschluss ACHTUNG Bitte diese Schritte befolgen, wenn die Schwimm- bad-Wärmepumpe zum ersten Mal benutzt wird: Ventil öffnen und Wasser einlassen. Sicherstellen, dass die Pumpe und die Wasserleitung mit Wasser gefüllt sind. Ventil schließen und die Schwimmbad- Wärmepumpe starten. Es ist wichtig, dass die Wasserleitung höher steht als die Schwimmbeckenoberfläche. - Seite 27 Installation und Anschluss Die Schwimmbad-Wärmepumpe ist nicht für die Aufstellung in Innenräu- men, sondern nur für den Außenbereich im max. Abstand von 7,5 m zum Schwimmbad vorgesehen. Eigenschaft Physikalische Bedingung Umgebungstemperatur -5 C bis +43 C (Außenbereich) Luftfeuchtigkeit 30 % bis 75 % Höhenlage am Aufstellort max.
- Seite 28 Installation und Anschluss WARNUNG Verletzungsgefahr bei fehlender Fachkenntnis Während der Installation und während des An- schlusses der Schwimmbad-Wärmepumpe können aufgrund mangelnder Fachkenntnis Gefahren auf- treten, die zu Verletzungen führen können. ● Die Installation der Schwimmbad-Wärme- pumpe darf gemäß NEC/CEC nur von autori- sierten Personen ausgeführt werden! ●...
-
Seite 29: Aufstellort Schwimmbad-Wärmepumpe
Installation und Anschluss Aufstellort Schwimmbad-Wärmepumpe Die Schwimmbad-Wärmepumpe wird im Freien an einem gut belüfteten Platz, unter Berücksichtigung der Abstandsangaben in der nachfolgenden schematischen Darstellung, montiert. Bei Schwimmbädern im Haus wen- den Sie sich bitte an Ihren Lieferanten. Die Schwimmbad-Wärmepumpe sollte auf einem soliden, ebenen Unter- grund platziert werden, der das Gewicht der Wärmepumpe aufnehmen kann. -
Seite 30: Abstand Zum Schwimmbad
Installation und Anschluss 4.3.1 Abstand zum Schwimmbad Der Abstand zwischen Schwimmbad und Schwimmbad-Wärmepumpe sollte nicht mehr als 7,5 Meter betragen. Je größer der Abstand zum Schwimmbad ist, desto größer sind auch die Wärmeverluste an den Leitungen. Zum größten Teil verlaufen die Rohre unterirdisch. - Seite 31 Installation und Anschluss Es wird empfohlen die mitgelieferten Klebefittings zu verwenden, um das problemlose Ablassen des Wassers aus dem Gerät zum Überwintern (► Kapitel 7.3) zu erleichtern, um einen einfacheren Zugang zu ermöglichen, falls eine Wartung notwendig werden sollte. WICHTIG Bildung von Kondenswasser Da die Schwimmbad-Wärmepumpe die Luft um etwa 4-5 °C abkühlt, kann sich auf den Rippen des...
- Seite 32 Installation und Anschluss ACHTUNG Sachschaden/ Beschädigung des Gerätes Bei Verwendung von Versorgungsleitungen (PVC- Rohre) zum Anschluss der Schwimmbad-Wärme- pumpe ist darauf zu achten, dass diese einer Tem- peratur bis zu 75°C standhalten müssen. Ein einwandiger Wärmeaustauscher ist nicht geeig- net für Verbindung mit Trinkwasser. Schwimmbad-Wärmepumpe –WS PRO...
-
Seite 33: Elektrischer Anschluss
Installation und Anschluss Elektrischer Anschluss Obwohl die Schwimmbad-Wärmepumpe vom Rest des Geräts elektrisch isoliert ist, wird damit ganz einfach der Stromfluss vom oder zum Wasser des Schwimmbeckens verhindert. Zum Schutz vor einem Kurzschluss in- nerhalb des Geräts ist dennoch eine Erdung des Geräts erforderlich. Eine thermische Schutzeinrichtung ist ebenfalls erforderlich. -
Seite 34: Fehlerstromschutz (Fi-Schalter)
Installation und Anschluss 4.5.2 Fehlerstromschutz (FI-Schalter) Der Elektroanschluss der Schwimmbad-Wärmepumpe muss über eine Fehlerstromschutzeinrichtung (FI-Schutzschalter, RCD) mit einem Bemes- sungsdifferenzstrom von < 30 mA abgesichert werden. Hierbei ist darauf zu achten, dass keine weiteren elektrischen Verbraucher über diesen FI- Schutzschalter abgesichert werden. 4.5.2.1 Technische Angaben zum Kabel Der elektrische Anschluss der Schwimmbad-Wärmepumpe ist ein Einpha-... - Seite 35 Installation und Anschluss Einphasenanschluss Etikett Phasenleiter Erdleitung Vorsicherung Kriechstrom-si- Signalleiter max. Stromstärke cherung < 10 A 2 x 1,5 mm 1,5mm 16 A 30mA< 0,1 sec n 0,5mm 10~16 A 2 x 2,5 mm 2,5mm 20 A 30mA< 0,1 sec 16~25 A 2 x 4 mm 4 mm...
-
Seite 36: Elektrischer Schaltplan
Installation und Anschluss 4.5.3 Elektrischer Schaltplan WS Pro 7 Schwimmbad-Wärmepumpe –WS PRO... - Seite 37 Installation und Anschluss WS Pro 10 Schwimmbad-Wärmepumpe –WS PRO...
- Seite 38 Installation und Anschluss WS Pro 13 Schwimmbad-Wärmepumpe –WS PRO...
- Seite 39 Installation und Anschluss WS Pro 17 Schwimmbad-Wärmepumpe –WS PRO...
-
Seite 40: Verwendung Des Bypasses
Installation und Anschluss Verwendung des Bypasses Der Bypass besteht aus drei Kugelhähnen, die entsprechend dem nachfol- genden Schema geschaltet sind. Rechts befindet sich der Zulauf von der Filtrationspumpe, links die Rückleitung zurück ins Schwimmbecken. Bei der Inbetriebnahme zunächst Kugelhahn 1 völlig schließen und Kugel- hähne 2 und 3 am Zulauf und am Austritt der Schwimmbad-Wärmepumpe komplett öffnen. -
Seite 41: Versetzung Des Displays
Installation und Anschluss WICHTIG Druckanzeige Das Manometer an der Schwimmbad-Wärme- pumpe zeigt nicht den Wasserdruck an, sondern den Druck im Kältemittelkreislauf. Dabei gilt: ● weniger Wasserdurchfluss: Wärmeabgabe wird verlangsamt und der Druck steigt an ● höherer Wasserdurchfluss: Wärmeabgabe wird erhöht und der Druck sinkt Versetzung des Displays (Optional) Weiterführende Informationen zur Installation des Display-Verlängerungs- kabel sind der separaten Anleitung zu entnehmen... -
Seite 43: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Die Schwimmbad-Wärmepumpe erwärmt das Wasser des Schwimmbades und sorgt für eine konstante Temperatur. Die Schwimmbad-Wärmepumpe besteht aus einem Kompressor mit Wär- metauscher (geschlossener Kreislauf), einem Kondensator, einem Ver- dampfer, einem Lüfter zum Ansaugen der Frischluft, einem Wasserzulauf und einem Wasserablauf, integriert in einem spritzwassergeschützten Ge- häuse mit Bodenwanne und Kondensatablauf. - Seite 44 Gerätebeschreibung Die Schwimmbad-Wärmepumpe zeichnet sich durch folgende Eigenschaf- ten aus: Haltbarkeit ● Der Wärmetauscher besteht aus einem PVC- und Titanrohr, das dem längeren Kontakt mit Schwimmbadwasser wider- steht. Witterungsfest ● Es empfiehlt sich eine Installation im Freien. Dabei sind ins- besondere die jeweiligen Mindestabstände (►...
-
Seite 45: Verwendung Und Betrieb
Verwendung und Betrieb Verwendung und Betrieb Die Schwimmbad-Wärmepumpe wird über ein Display mit Tastensteuerung bedient. Das Display besteht aus einem Hauptanzeigebereich und einem zusätzlichen Anzeigebereich, sowie aus diversen Tasten. Funktion der Steuerung Pos. Symbol Bezeichnung Funktion Schwimmbad-Wärmepumpe ein- und aus-schal- Ein/Aus die aktuelle Funktion abbrechen und zur oberen Anzeige zurückkehren... - Seite 46 Verwendung und Betrieb Pos. Symbol Bezeichnung Funktion Symbol Bezeichnung Funktion wird angezeigt, wenn sich die Schwimmbad-Wärme- Kühlung pumpe im Kühlmodus befindet wird angezeigt, wenn sich die Schwimmbad-Wärme- pumpe im Heizmodus befindet Heizung Symbol blinkt, wenn sich die Schwimmbad-Wärme- pumpe im Abtaumodus befindet wird angezeigt, wenn sich die Schwimmbad-Wärme- Automatik pumpe im Automatikmodus befindet...
-
Seite 47: Bedienung Der Steuerung
Verwendung und Betrieb Bedienung der Steuerung 6.2.1 Einschalten und Ausschalten Das Ein- und Ausschalten der Schwimmbad-Wärmepumpe ist nur in der Hauptanzeige möglich. Einschalten der Schwimmbad-Wärmepumpe Auf das Symbol »Ein/Aus« 0,5 Sekunden lang drücken, um die Schwimm- bad-Wärmepumpe einzuschalten. Im zusätzlichen Anzeigebereich wird die Wasserablauftemperatur angezeigt. - Seite 48 Verwendung und Betrieb Schwimmbad-Wärmepumpe –WS PRO...
-
Seite 49: Modus Wechsel
Verwendung und Betrieb 6.2.2 Modus Wechsel Bei einem Kühl-/Heizgerät kann durch Betätigung des Symbols »Modus« von auf der Hauptanzeige zwischen den Modi »Kühlung«, »Heizung« und »Automatik« umgeschaltet werden. Schwimmbad-Wärmepumpe –WS PRO... -
Seite 50: Temperatureinstellungen
Verwendung und Betrieb 6.2.3 Temperatureinstellungen In der Hauptanzeige das Symbol »nach oben« oder »nach unten« berüh- ren. Die Solltemperatur des aktuellen Modus blinkt. Dann das Symbol »nach oben« berühren, um die Temperatur zu erhöhen bzw. »nach unten«, um sie zu verringern. Durch Berühren des Symbols »Modus«... -
Seite 51: Uhreinstellung
Verwendung und Betrieb 6.2.4 Uhreinstellung In der Hauptanzeige das Symbol »Uhr« zweimal berühren. Die Stundenan- zeige beginnt zu blinken. Dann das Symbol »nach oben« berühren, um den Wert zu erhöhen, bzw. »nach unten«, um den Wert zu verringern, und abschließend das Symbol »Uhr«... - Seite 52 Verwendung und Betrieb Schwimmbad-Wärmepumpe –WS PRO...
-
Seite 53: Timer-Einstellung
Verwendung und Betrieb 6.2.5 Timer-Einstellung Auf der Hauptanzeige das Symbol »Uhr« 2 Sekunden lang berühren. Die Anzeige »ON« beginnt zu blinken. Jetzt kann die Timer-Einschaltung ein- gestellt werden (Timer des Geräts ein). Dann das Symbol »Uhr« erneut 2 Sekunden lang berühren. Die Anzeige »OFF«... - Seite 54 Verwendung und Betrieb Schwimmbad-Wärmepumpe –WS PRO...
- Seite 55 Verwendung und Betrieb Schwimmbad-Wärmepumpe –WS PRO...
- Seite 56 Verwendung und Betrieb 6.2.5.1 Timer-Einstellung stornieren Das Symbol »Uhr« 2 Sekunden lang berühren. Die Anzeige »ON« beginnt zu blinken. Das Symbol »Ein/Aus« berühren, um die Einstellung der Timer- Einschaltung zu stornieren. In derselben Weise wird die Einstellung der Timer-Ausschaltung storniert. Schwimmbad-Wärmepumpe –WS PRO...
-
Seite 57: Schaltflächen Sperren/Entsperren
Verwendung und Betrieb 6.2.6 Schaltflächen sperren/entsperren Um eine Falschbedienung oder unberechtigte Bedienung zu vermeiden, ist die Steuerung nach der Parametereinstellung zu sperren. In der Hauptanzeige das Symbol »Ein/Aus« 5 Sekunden lang berühren, um die Schaltflächen zu sperren. Wenn die Schaltflächen gesperrt sind, das Symbol »Ein/Aus« 5 Sekunden lang berühren, um die Schaltflächen wieder freizugeben. -
Seite 58: Ansteuerung Der Umwälzpumpe/ Filteranlage
Verwendung und Betrieb Ansteuerung der Umwälzpumpe/ Filteranlage Es bestehen unterschiedliche Möglichkeiten, die Umwälzpumpe, sowie die Wärmepumpe zu steuern. Nachfolgend werden die sechs am häufigsten angewendeten Varianten beschrieben. 6.3.1 Ansteuerung Umwälzpumpe über Wärmepumpe Die Umwälzpumpe (max. 1,5kW Leistung) kann von der Wärmepumpe an- gesteuert werden (Siehe Kapitel 4.4.3 Elektrischer Schaltplan, Anschluss- klemmen 1+2). -
Seite 59: Ansteuerung Der Pumpen Über Zentralsteuerung
Verwendung und Betrieb Wärmepumpe oder der Zeitschaltuhr ausgelöst wird, schließt das Relais und die Umwälzpumpe startet. 6.4.1 Ansteuerung der Pumpen über Zentralsteuerung Eine Zentralsteuerung schaltet die Umwälzpumpe sowie die Wärmepumpe ein und aus. Inbetriebnahme des Gerätes Damit die Schwimmbad-Wärmepumpe das Schwimmbad oder den Well- nesspool erwärmen kann, muss die Filterpumpe laufen. - Seite 60 Verwendung und Betrieb (vorausgesetzt die Filterpumpe läuft), wenn die Temperatur im Swimmingpool um mehr als 0,5 °C unter die eingestellte Temperatur abfällt. HINWEIS Zeitverzögerung Die Schwimmbad-Wärmepumpe verfügt über eine eingebaute elektronische 3-Minuten-Einschalt-ver- zögerung, welche die Komponenten des Steuer- stromkreises schützt und das kontinuierliche Ein- und Ausschalten und somit das „Schützflattern“...
-
Seite 61: Wartung Und Inspektion
Beim Auswechseln von Bauteilen und Kompo- nenten, dürfen nur Originalteile oder gleich- wertige Teile verwendet werden, d. h. Teile, die denselben Sicherheitsstandard aufweisen! Werden diese Empfehlungen nicht eingehal- ten, erlischt die Gewährleistung. ● MIDAS Pool Products GmbH kontaktieren! Schwimmbad-Wärmepumpe –WS PRO... -
Seite 62: Wartung
Wartung und Inspektion Wartung GEFAHR Lebensgefahr durch Stromschlag Es besteht Lebensgefahr, wenn Personen War- tungsarbeiten an der unter Spannung stehenden Schwimmbad-Wärmepumpe durchführen. Es kann zum elektrischen Schlag und in der Folge zu schwersten Verletzungen (Herzrhythmusstörun- gen, Verbrennungen, Blendung) bis hin zum Tod führen! ●... -
Seite 63: Allgemeine Wartung
Wartung und Inspektion 7.2.1 Allgemeine Wartung Überprüfen Sie den Wasserzulauf und -ablauf regelmäßig. Stellen Sie sicher, dass zu jedem Zeitpunkt dem System genügend Wasser und saubere Ansaugluft zur Verfügung stehen. Die Leistung und die Zuverlässigkeit der Schwimm- bad-Wärmepumpe hängen davon ab. Die Umgebung der Schwimmbad-Wärmepumpe sollte tro- cken, sauber und gut belüftet sein. -
Seite 64: Wartung - Jährlich
Wartung und Inspektion Wartung – jährlich 7.2.2 Diese Maßnahmen müssen einmal jährlich durchgeführt werden, damit die Langlebigkeit und die fehlerfreie Funktion der Schwimmbad-Wärmepumpe gewährleistet bleiben: ● Reinigen des Verdampfers von Hand mittels einer weichen Handbürste und anschließendem Abspülen mit einem Was- serschlauch. -
Seite 65: Überwintern (Gerät Winterfest Machen)
Wartung und Inspektion Überwintern (Gerät winterfest machen) Im Spätherbst/Winter muss das komplette Wasser aus der Schwimmbad- Wärmepumpe und aus dem Wassersystem noch vor den ersten Frost ab- gelassen werden, um ein Einfrieren des Wassers in der Pumpe oder im System und damit die Zerstörung zu verhindern. Die Schwimmbad-Wärmepumpe muss in den »OFF«(Aus)- Modus geschaltet werden. - Seite 66 Wartung und Inspektion HINWEIS Gewährleistungsanspruch Der Gewährleistungsanspruch verfällt, falls die Winterfestmachung unsachgemäß erfolgte und daraufhin eine Beschädigung der Schwimmbad- Wärmepumpe eintrat. Schwimmbad-Wärmepumpe –WS PRO...
-
Seite 67: Störungsbeseitigung
Störungsbeseitigung Störungsbeseitigung Störungsbeseitigung Beim Auftreten einer Störung ist die Schwimmbad-Wärmepumpe noch vor der Fehlersuche abzuschalten, zu sichern und Fachpersonal zu informie- ren. Die Stromversorgung muss auch im Falle eines ungewöhnlichen Verhal- tens der Schwimmbad-Wärmepumpe wie z. B. ungewöhnliche Geräusche, auftretender Geruch oder Rauch sofort getrennt werden. WARNUNG Verletzungsgefahr durch menschliches Fehlverhal- ten oder fehlende Qualifikation... -
Seite 68: Fehlercodes (Steuerung)
Störungsbeseitigung Fehlercodes (Steuerung) Störung Anzeige Ursache Lösung Sensorfehler Unterbrechung oder Wasserzulauftemperatur- Wasserzulauf- Kurzschluss bei Was- sensor überprüfen oder temperatur serzulauftemperatur- austauschen. sensor. Sensorfehler Unterbrechung oder Wasserauslasstempera- Wasserablauf- Kurzschluss bei Was- tursensor überprüfen oder temperatur serauslasstemperatur- austauschen. sensor. Sensorfehler Unterbrechung oder Umgebungstemperatur- Umgebungstem- Kurzschluss bei Umge-... -
Seite 69: Frequenzumrichter Fehlertabelle
Störungsbeseitigung Störung Anzeige Ursache Lösung Datenübertra- Datenübertragungsfeh- Verbindung zwischen gungsfehler ler zwischen Steuerung Steuerung und Hauptpla- und Hauptplatine. tine überprüfen. 8.2.1 Frequenzumrichter Fehlertabelle Störung Anzeige Ursache Lösung Drv1 MOP Alarm MOP Antriebsfehler Wiederherstellung nach 150s. Umrichter offline Kommunikationsfehler Kommunikationsverbin- zwischen Frequenzum- dung überprüfen. - Seite 70 Störungsbeseitigung Störung Anzeige Ursache Lösung IPM Sampling IPM Messstrom-Fehler Aktuellen Messwert prüfen Cur. und ggf. justieren Inv. Temperatur- Temperatursensor de- Sensor prüfen und ggf. er- fehler fekt setzen Inverter überhitzt Wandler überhitzt Aktuellen Messwert prüfen und ggf. justieren Inv. Temperatur Warnung Wandler- Aktuellen Messwert prüfen Warnung...
-
Seite 71: Flüssigkeits-Leckage
Störungsbeseitigung 8.2.2 Flüssigkeits-Leckage Bei ungewöhnlich auftretenden Flüssigkeitsflecken kann es sich um Was- ser des Schwimmbades, um Kondenswasser der Schwimmbad-Wärme- pumpe oder um austretendes Kältemittel des Heizkreislaufs handeln. Mögliche Ursachen bei einer erkannten Flüssigkeitsleckage können sein: ● Schlauch (Vorlauf, Rücklauf) ist defekt, ●... -
Seite 73: Anhang
Anhang Anhang Entsorgung Zum Vollzug des Elektro- und Elektronikgerätegesetzes sind Wärmepumpen dieses Typs unter WEEE-Nr. 54436223 registriert Nicht mehr benötigte Geräte sind gemäß EU-Richtlinien 2012/19/EG (WEEE) und EU-Richtlinie 2011/65/EU (RoHS)sind zum Recyceln bzw. fachgerechter Entsorgung gefährlicher Stoffe und Materialien bei einer Wertstoffsammelstelle abzugeben. -
Seite 74: Gewährleistung
Anhang Gewährleistung Die Gewährleistung wird nach den derzeit gültigen gesetzlichen Bestim- mungen übernommen. Wenden Sie sich im Falle eines Gewährleistungsanspruchs bitte grundsätzlich an Ihren Fachhändler. Falls eine Rücksendung erforderlich ist wir diese durch uns veranlasst. Hierzu stets das ausgefüllte Reklamationsformular mit der von uns vorab vergebenen Vorgangsnummer beifügen. - Seite 76 MIDAS Pool Products GmbH www.my-midas.de...
