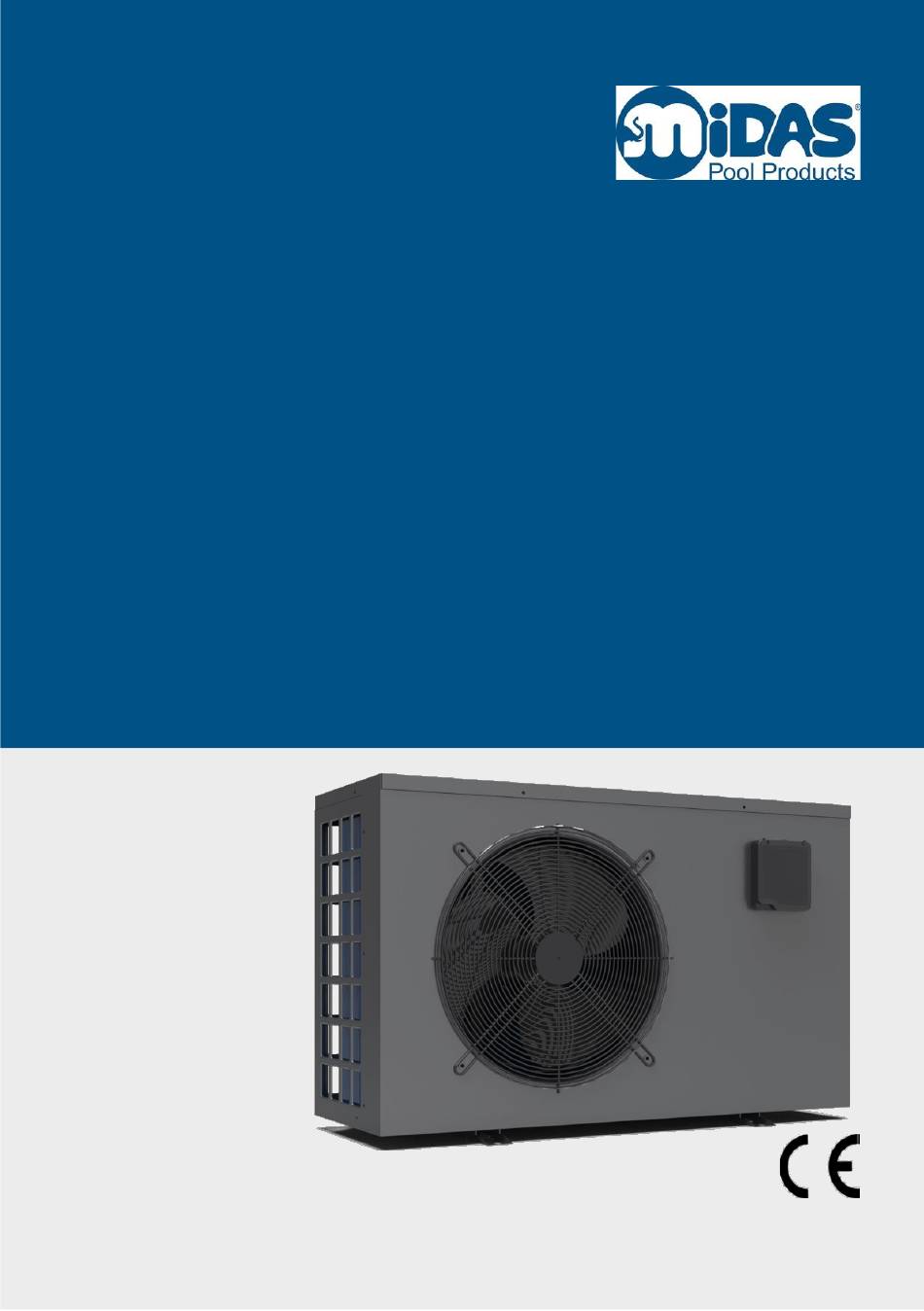

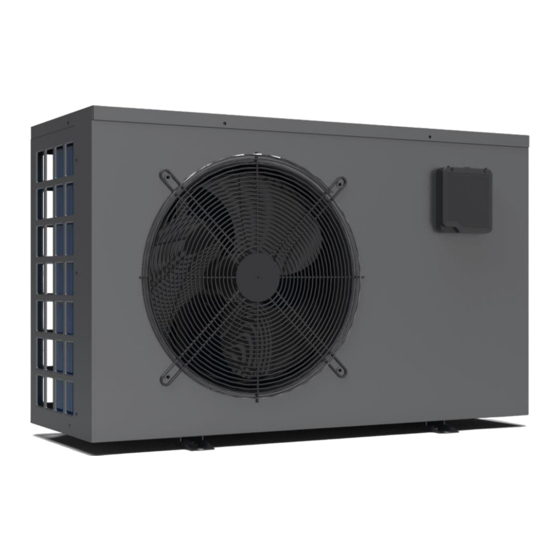

- Seite 1 Schwimmbad-Wärmepumpe InverPRO Montage- und Betriebsanleitung Für künftige Verwendung aufbewahren! DEUTSCH - Februar 2021...
- Seite 5 Informationen Diese Montage- und Betriebsanleitungist Bestandteil der technischen Do- kumentation der Schwimmbad-Wärmepumpe gemäß EG- Maschinenrichtlinie. Die Herstellerdokumentationen der Zukaufteile ergän- zen diese Montage- und Betriebsanleitung. Alle Dokumentationen gelten ausschließlich im Zusammenhang. Die Inhalte der vorliegenden Montage- und Betriebsanleitungentsprechen der »RICHTLINIE 2006/42/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 17.
- Seite 6 Produktdokumentation - Schutzvermerke zur Beschränkung der Nutzung von Dokumenten und Produkten) Das Urheberrecht an der vorliegenden technischen Dokumentation ver- bleibt bei der MIDAS Pool Products GmbH. Die vorliegende Dokumentation ist für den Betreiber bestimmt. Die Weitergabe sowie Vervielfältigung der vorliegenden technischen Do- kumentation, Verwertung und Mitteilung deren Inhaltes sind verboten, soweit nicht ausdrücklich gestattet.
- Seite 7 Um unseren Kunden Qualität, Zuverlässigkeit und Anpassungsfähigkeit zu garantieren, wurde dieses Produkt auf der Grundlage strengster Ferti- gungsstandards hergestellt. Die vorliegende Montage- und Betriebsanlei- tung enthält sämtliche notwendigen Informationen zu Installation, Stö- rungsbeseitigung, Entleerung und Wartung. Ihr Team von MIDAS Pool Products GmbH Schwimmbad-Wärmepumpe – InverPRO...
-
Seite 9: Inhaltsverzeichnis
Inhaltsverzeichnis IDENTIFIKATION ............9 Bestimmungsgemäße Verwendung ........ 9 Sachwidrige Verwendung ..........10 Lieferumfang ..............12 TECHNISCHE DATEN ..........13 Leistungsdaten der Schwimmbad-Wärmepumpe ..13 Abmessungen der Schwimmbad-Wärmepumpe ..15 2.2.1 Abmessungen InverPRO9/13/17/21 ......15 SICHERHEITSHINWEISE ..........17 Qualifikation ..............18 Gefahren durch elektrische Energie ...... - Seite 10 Inhaltsverzeichnis 6.2.7 Timer-Einstellung ............55 6.2.8 Stummschaltung ............60 6.2.9 Schaltflächen sperren/entsperren ........ 64 6.2.10 Störungsanzeige ............64 Ansteuerung der Umwälzpumpe/ Filteranlage ..... 67 6.3.1 Ansteuerung Wärmepumpe über Umwälzpumpe ..67 6.3.2 Ein-/Ausschalten über den Flow Switch (1) ....67 6.3.3 Separate Steuerung Umwälzpumpe/ Wärmepumpe ..
-
Seite 11: Identifikation
Eine andere oder erweiterte Nutzung des Gerätes gilt als nicht bestim- mungsgemäß und damit als sachwidrig. In diesem Fall kann die Sicherheit und deren Schutz beeinträchtigt werden. Für hieraus entstehende Schäden haftet das Unternehmen MIDAS Pool Products GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch: ●... -
Seite 12: Sachwidrige Verwendung
MIDAS Pool Products GmbH, ● Veränderungen am Gerät, sowie An- und Umbauten ohne vorherige Absprache mit der MIDAS Pool Products GmbH, ● der Betrieb durch Kinder oder durch Personen mit einge- schränkten geistigen Fähigkeiten ohne vorherige gründli- che Einweisung, ●... - Seite 13 Ausschließlich Originalersatz- und Verschleiß- teile des Herstellers verwenden! ● Keine Veränderungen, An- oder Umbauten am Gerät ohne schriftliche Genehmigung der MIDAS Pool Products GmbH vornehmen! ● Sicherheits- und Schutzeinrichtungen zu kei- nem Zeitpunkt demontieren, überbrücken oder manipulieren! Schwimmbad-Wärmepumpe – InverPRO...
-
Seite 14: Lieferumfang
Identifikation Lieferumfang Bitte überprüfen Sie zunächst, ob die Schwimmbad-Wärmepumpe unbe- schädigt und vollständig bei Ihnen angekommen ist. Transportschäden reklamieren Sie bitte umgehend bei der anliefernden Spedition oder wen- den sich an die Firma, die Sie beliefert hat. Im Lieferumfang sind enthalten: ●... -
Seite 15: Technische Daten
Technische Daten Technische Daten Leistungsdaten der Schwimmbad-Wärmepumpe InverPRO9 InverPRO13 Wärmeleistung 2,23~9,00 kW 1,80~13,1 kW (27°C / 26°C) 7.582-30.600Btu/h 6.120-44.540Btu/h Aufnahmeleistung 0,18~1,54 kW 0,16~2,17 kW Nominalstrom 1,31~6,91 A 1,08~8,96 A COP (Wirkungsgrad) 12,39-5,84 11,25-6,01 Wärmeleistung* 1,58~7,00 kW 1,60 kW~8,40 kW (15°C – 26°C) 5.372-23.800Btu/h 5.440-28.560Btu/h Aufnahmeleistung*... - Seite 16 Technische Daten InverPRO17 InverPRO21 Wärmeleistung 3,25~16,80 kW 3,50~19,70 kW (27°C / 26°C) 11.050-57.120 Btu/h 11.900-66.980 Btu/h Aufnahmeleistung 0,30~2,91 kW 0,32~3,65 kW Nominalstrom 1,3~12,65 A 1,33~15,8 A COP (Wirkungsgrad) 10,83-5,77 10,94-5,39 Wärmeleistung* 2,55-12,60 kW 2,55~14,00 kW (15°C – 26°C) 8.670-42.840Btu/h 7.820-51.600 Btu/h Aufnahmeleistung* 0,44~2,80 kW 0,49~3,32 kW...
-
Seite 17: Abmessungen Der Schwimmbad-Wärmepumpe
Technische Daten Abmessungen der Schwimmbad-Wärmepumpe 2.2.1 Abmessungen InverPRO 9/13/17/21 Maße in InverPRO9 InverPRO13 InverPRO17 InverPRO21 mm / Typ 1000 1000 1040 1165 Schwimmbad-Wärmepumpe – InverPRO... -
Seite 19: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Nachfolgende Sicherheitszeichen und Signalwörter werden in der vorlie- genden Dokumentation verwendet. Die Kombination eines Sicherheitszei- chens und eines Signalwortes klassifiziert den jeweiligen Sicherheitshin- weis. Das Sicherheitszeichen kann je nach Gefahrenart variieren. Ein Sicherheitshinweis ist wie nachfolgend beschrieben aufgebaut. Sig- nalwort, Zeichen, Farbbalken und Texteinheiten bilden, umrandet von einer schwarzen Linie, den Sicherheitshinweis. -
Seite 20: Qualifikation
Sicherheitshinweise Qualifikation Die Schwimmbad-Wärmepumpeist nicht dafür bestimmt,durch Personen mit eingeschränktenphysischen, sensorischen oder geistigenFähigkeiten oder von Personen mit mangelnderErfahrung und/oder mangelndemWis- sen (einschließlich Kinder) benutzt zuwerden, es sei denn, sie werden durch einefür Ihre Sicherheit zuständige Person beaufsichtigtoder erhielten von ihr Einweisungen,wie das Gerät zu benutzen ist und könnendie mit dem Gerät verbundenen Gefahrenverstehen. -
Seite 21: Gefahren Durch Elektrische Energie
Sicherheitshinweise Gefahren durch elektrische Energie GEFAHR Lebensgefahr durch Stromschlag bei Berüh- rung spannungsführender elektrischer Einrich- tungen Beim Berühren von spannungsführenden Leitern oder Teilen, die bestimmungsgemäß Spannung führen oder bei Kontakt mit spannungsführenden Leitern oder Teilen, die im Fehlerzustand (beson- ders bei Isolationsfehlern) Spannung führen, sowie durch elektrostatische Vorgänge, wie z. - Seite 22 Sicherheitshinweise GEFAHR Lebensgefahr durch Stromschlag bei fehlender Erdung Es bestehen Gefahren durch elektrische Energie, wenn das Gerät oder elektrische Verbindungen nicht oder fehlerhaft geerdet werden. ● Erdung nur von Elektro-Fachpersonal durch- führen lassen! ● Erdungsmittel des Gerätes mit dem Erdungs- system des Standorts verbinden, d.
-
Seite 23: Gefahren Durch Mechanische Energie
Sicherheitshinweise Gefahren durch mechanische Energie WARNUNG Verletzungsgefahr durch rotierenden Lüfter Es bestehen Gefahren, wenn bei eingeschalte- temGerät Arbeiten zur Störungsbeseitigung bei demontiertem Lüftergitter verrichtet werden und der Lüfter plötzlich anläuft. ● Niemals die Hand oder andere Teile (Werk- zeuge) in die Lufteinlassöffnung und Luftaus- lassöffnung der Wärmepumpe stecken! ●... -
Seite 24: Gefahren Durch Kältemittel R32
Sicherheitshinweise Gefahren durch Kältemittel R32 Das gasförmige Kältemittel R32strömt in einem geschlossenen Kreislauf und stellt im Normalfall keine Gefahr dar. Bei entweichendem Kältemittel kann das Mittel zu einer Gefährdung führen. Zusätzlich besteht eine erhöh- te Brandgefahr, wenn das Mittel einer externen Zündquelle ausgesetzt wird. - Seite 25 Sicherheitshinweise Schwimmbad-Wärmepumpe – InverPRO...
- Seite 26 Sicherheitshinweise WARNUNG Feuer-/Brandgefahr Diese Wärmepumpe enthält und arbeitet mit Käl- temittel R32 (Difluomethan). Es besteht grundsätz- lich Brandgefahr, wenn das extrem entzündbare gasförmige Kältemittel R32entweicht und sich durch offenes Feuer oder Funkenflug entzündet. Der Kühlkreislauf der Schwimmbad-Wärmepumpe ist im Normalfall (keine Störung oder Beschädi- gung) geschlossen.
-
Seite 27: Sicherheitsbestimmungen Kältemittel R32
Sicherheitshinweise 3.4.1 Sicherheitsbestimmungen Kältemittel R32 ● Das Gerät darf nur in einem Raum ohne ständig in Betrieb befindliche Zündquellen gelagert werden (z. B. offene Flammen, ein Gasgerät mit Zündflamme oder ein Elektro- heizgerät). ● Um Explosionen oder Verletzungen zu vermeiden, betrei- ben Sie das Gerät nicht, wenn schädliche Gase (z. -
Seite 28: Gefahren Durch Emissionen
Sicherheitshinweise ● Verwenden Sie kein anderes Kältemittel als das auf der Außeneinheit (R32) angegebene, wenn Sie das Gerät re- parieren, ansonsten kann es zu Störungen oder Schäden am Gerät und zu Verletzungen kommen. Gefahren durch Emissionen WARNUNG Feuer-/Brandgefahr bei Gasaustritt Es besteht grundsätzlich Brandgefahr, wenn im Nahbereich der Schwimmbad-Wärmepumpe Gas austritt. -
Seite 29: Installation Und Anschluss
Installation und Anschluss Installation und Anschluss Die Wärmepumpe wird in Verbindung mit der Filtrationseinheit (Filterbehäl- ter und Umwälzpumpe)verwendet, die Bestandteil der Schwimmbeckenin- stallation des Benutzers ist. Der Durchfluss durch die Wärmepumpe sollte dem empfohlenen Wert laut Typenschild entsprechen. Für die richtige Verwendung der Wärmepumpe ist es erforderlich, einen Bypass zu installieren, der durch eine Dreiergruppe von Kugelhähnen gebildet wird und durch den der Durchfluss durch die Wärmepumpe einge- stellt wird. -
Seite 30: Transport Und Verpackung
Installation und Anschluss Bei der Erstinbetriebnahme sind nachfolgende Schritte durchzuführen: Ventil öffnen und Wasser einlaufen lassen. Sicherstellen, dass die Pumpe und die Wasserzulauf- Leitung mit Wasser gefüllt sind. Ventil schließen. Schwimmbad-Wärmepumpe starten. Das Wassereinlassrohr muss oberhalb der Wasseroberflä- che des Schwimmbades verlaufen. WICHTIG Anschlusswerte/ -Kennzeichnungen beachten Der Wasserdurchfluss durch die Wärmepumpe... -
Seite 31: Betriebs- Und Umgebungsbedingungen
Installation und Anschluss Betriebs- und Umgebungsbedingungen Für den sicheren und bestimmungsgemäßen Gebrauch sind die nachfol- genden Betriebs- und Umgebungsbedingungen zu beachten und einzuhal- ten. Die Schwimmbad-Wärmepumpe ist nicht für die Aufstellung in Innenräu- men, sondern nur für den Außenbereich im max. Abstand von 7,5 m zum Schwimmbad vorgesehen. - Seite 32 Installation und Anschluss WARNUNG Verletzungsgefahr bei fehlender Fachkenntnis Während der Installation und während des An- schlusses der Schwimmbad-Wärmepumpe können aufgrund mangelnder Fachkenntnis Gefahren auf- treten, die zu Verletzungen führen können. ● Die Installation der Schwimmbad- Wärmepumpe darf gemäß NEC/CEC nur von autorisierten Personen ausgeführt werden! ●...
-
Seite 33: Aufstellort Schwimmbad-Wärmepumpe
Installation und Anschluss Aufstellort Schwimmbad-Wärmepumpe Die Schwimmbad-Wärmepumpe wird im Freien an einem gut belüfteten Platz, unter Berücksichtigung der Abstandsangaben in der nachfolgenden schematischen Darstellung, montiert. Bei Schwimmbädern im Haus wen- den Sie sich bitte an Ihren Lieferanten. Die Schwimmbad-Wärmepumpe sollte auf einem soliden, ebenen Unter- grund platziert werden, der das Gewicht der Wärmepumpe aufnehmen kann. -
Seite 34: Abstand Zum Schwimmbad
Installation und Anschluss 4.3.1 Abstand zum Schwimmbad Der Abstand zwischen Schwimmbad und Schwimmbad-Wärmepumpe sollte nicht mehr als 7,5 Meter betragen. Je größer der Abstand zum Schwimmbad ist, desto größer sind auch die Wärmeverluste an den Leitungen. Zum größten Teil verlaufen die Rohre unterirdisch. - Seite 35 Installation und Anschluss Es sollte überlegt werden, ob ein Schnellanschluss am Vorlauf und am Rücklauf des Geräts sinnvoll wäre, um das problemlose Ablassen des Wassers aus dem Gerät zum Überwintern (► Kapitel7.3) zu erleichtern und um einen einfacheren Zugang zu ermög- lichen, falls eine Wartung notwendig werden sollte.
-
Seite 36: Verwendung Des Bypasses
Installation und Anschluss ACHTUNG Sachschaden/ Beschädigung des Gerätes Bei Verwendung von Versorgungsleitungen (PVC- Rohre) zum Anschluss der Schwimmbad- Wärmepumpe ist darauf zu achten, dass diese einer Temperatur bis zu 75°C standhalten müssen. Ein einwandiger Wärmeaustauscher ist nicht ge- eignet für Verbindung mit Trinkwasser. 4.4.1 Verwendung des Bypasses Der Bypass besteht aus drei Kugelhähnen, die entsprechend dem nachfol-... -
Seite 37: Elektrischer Anschluss
Installation und Anschluss WICHTIG Druckanzeige Das Manometer an der Schwimmbad- Wärmepumpe zeigt nicht den Wasserdruck an, sondern den Druck im Kältemittelkreislauf. Dabei gilt: ● weniger Wasserdurchfluss: Wärmeabgabe wird verlangsamt und der Druck steigt an ● höherer Wasserdurchfluss: Wärmeabgabe wird erhöht und der Druck sinkt Elektrischer Anschluss Obwohl die Schwimmbad-Wärmepumpe elektrisch isoliert ist, muss zum Schutz vor einem Kurzschluss innerhalb des Geräts eine Erdung erfolgen. -
Seite 38: Fehlerstromschutz (Fi-Schalter)
Installation und Anschluss reichen gängige Praxis. Auf diese Weise wird das Einschalten des unbe- aufsichtigten Geräts verhindert und das Ausschalten der Stromversorgung am Gerät zu dessen Wartung ermöglicht. 4.5.2 Fehlerstromschutz (FI-Schalter) Der Elektroanschluss der Schwimmbad-Wärmepumpe muss über eine Fehlerstromschutzeinrichtung (FI-Schutzschalter, RCD) mit einem Bemes- sungsdifferenzstrom von <... -
Seite 39: Technische Angaben Zum Kabel
Installation und Anschluss 4.5.2.1 Technische Angaben zum Kabel Beim elektrischen Anschluss der Schwimmbad-Wärmepumpewird zwi- schen dem »Einphasenanschluss« und dem »Dreiphasenanschluss« un- terschieden. Die jeweiligen zu berücksichtigen technischen Spezifikationen sind den nachfolgenden Tabellen zu entnehmen. GEFAHR Lebensgefahr durch Stromschlag Es besteht Lebensgefahr, wenn Personen einen Stromschlag bei Berührung eines beschädigten Netzkabels erleiden. -
Seite 40: Schaltplan Und Hauptplatine
Installation und Anschluss 4.5.3 Schaltplan und Hauptplatine Schaltplan InverPro9 / 13 Schaltplan InverPro17 / 21 Schwimmbad-Wärmepumpe – InverPRO... - Seite 41 Installation und Anschluss Hauptplatine InverPro9 / 13 Hauptplatine InverPro17 / 21 Schwimmbad-Wärmepumpe – InverPRO...
- Seite 42 Installation und Anschluss Hauptplatinenanschlüsse (Eingäne / Ausgänge) Kurzzeichen Bedeutung P10-U/V/W Kompressor (Ausgang 220–230 VAC) CN 66 Kompressorsignal CN 97 DC Motor CN 11 4-Wege-Ventil (Ausgang 220–230 VAC) CN 18 Wasserpumpe CN 13 Reserviert P1 P2 Phasenleiter, Neutralleiter CN 10 Schnittstelle Programm-Download RS485 Farbdisplay-Kommunikation RS485-2...
-
Seite 43: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Die Schwimmbad-Wärmepumpeerwärmt das Wasser des Schwimmbades und sorgt für eine konstante Temperatur. Die Schwimmbad-Wärmepumpe besteht aus einer Pumpe mit Wärmetau- scher (geschlossener Kreislauf), einem Kondensator, einem Verdampfer, einem Lüfter zum Ansaugen der Frischluft, einem Wasserzulauf und einem Wasserablauf, integriert in einem spritzwassergeschützten Gehäuse mit Bodenwanne und Kondensatablauf. - Seite 44 Gerätebeschreibung Die Schwimmbad-Wärmepumpe zeichnet sich durch folgende Eigenschaf- ten aus: Haltbarkeit ● Der Wärmetauscher besteht aus einem PVC-Gehäuse mit innenliegendem Rohrwendel aus Titan und hat eine hervor- ragende Beständigkeit gegen Salzwasser und Chlor. Witterungsfest ● Es empfiehlt sich eine Installation im Freien. Dabei sind insbesondere die jeweiligen Mindestabstände (►...
-
Seite 45: Verwendung Und Betrieb
Verwendung und Betrieb Verwendung und Betrieb Die Schwimmbad-Wärmepumpe wird über ein Display mit Tastensteuerung bedient. Das Display besteht aus einem Hauptanzeigebereich und einem zusätzlichen Anzeigebereich, sowie aus diversen Tasten. Die einzelnen Funktionen, die Bedienung, sowie mögliche Einstellungen werden auf den nachfolgenden Seiten beschrieben. - Seite 46 Verwendung und Betrieb Pos. Bezeichnung Funktion wird angezeigt, wenn sich die Schwimmbad- Heizung Wärmepumpe im Heizmodus befindet wird angezeigt, wenn sich die Schwimmbad- Automatik Wärmepumpe im Automatikmodus befindet wird anzeigt, wenn sich die Schwimmbad- Abtauen Wärmepumpe im Abtauzyklus befindet wird angezeigt, je nach Stärke des Signals, wenn die Drahtlos Signal Wärmepumpe mit dem WIFI Modul verbunden ist Kompressor...
- Seite 47 Verwendung und Betrieb Pos. Bezeichnung Funktion wird auf dem Hauptdisplay oder dem Zusatzdisplay Grad Celsius angezeigt, wenn es aktiviert ist wird auf dem Hauptdisplay oder dem Zusatzdisplay Fahrenheit angezeigt, wenn es aktiviert ist wird angezeigt, wenn die Sekundeneinstellung aktiviert Sekunde Minute wird angezeigt, wenn die Minuteneinstellung aktiviert ist wird angezeigt, wenn die Stundeneinstellung aktiviert...
-
Seite 48: Bedienung Der Steuerung
Verwendung und Betrieb Bedienung der Steuerung 6.2.1 Ansteuerung über »Wi-Fi Adapter« Die Schwimmbad-Wärmepumpe kann alternativ auch mit einer App über ein Smartphone oder Tablet gesteuert werden. Dazu ist ein als Zubehör erhältlicher Wi-Fi Adapter zu installieren. HINWEIS Handbuch »Wi-Fi Adapter« Weiterführende Informationen zur Installation und Steuerung der Schwimmbad-Wärmepumpe über den Wi-Fi Adapter sind dem separaten Handbuch... - Seite 49 Verwendung und Betrieb Einschalten der Schwimmbad-Wärmepumpe Auf die Taste »Ein/Aus« 0,5 Sekunden lang drücken, um die Schwimmbad- Wärmepumpe zu aktivieren. Wenn innerhalb von einer Minute der Betrieb nicht genutzt wird, wird das Display, außer derTaste »Ein/Aus«, schwarz. Wird der Betrieb auch nach 15 Minuten nicht genutzt, schaltet sich das Display vollständig aus und wird schwarz.
- Seite 50 Verwendung und Betrieb Ausschalten der Schwimmbad-Wärmepumpe Auf die Taste »Ein/Aus« 0,5 Sekunden lang drücken, um die Schwimmbad- Wärmepumpe zu deaktivieren. HINWEIS 3-Minuten-Einschaltverzögerung Die Schwimmbad-Wärmepumpe verfügt über eine eingebaute elektronische 3-Minuten-Einschalt- verzögerung, welche die Komponenten des Steu- erstromkreises schützt und das kontinuierliche Ein- und Ausschalten und somit das „Schützflattern“...
-
Seite 51: Modus Wechsel
Verwendung und Betrieb 6.2.3 Modus Wechsel Bei einem Kühl-/Heizgerät kann durch Betätigung der Taste »MODE« auf dem Hauptmenüzwischen den Modi »Kühlung«, »Heizung« und »Automa- tik« umgeschaltet werden. Der aktive Modus wird im oberen Bereich des Displays angezeigt. Der Kühlmodus ist aktiviert wenn folgendes Symbol oben links auf dem Display aufleuchtet, nach dem die Taste »MODE«... - Seite 52 Verwendung und Betrieb Der Heizmodus ist aktiviert wenn folgendes Symbol oben links auf dem Display aufleuchtet, nach dem die Taste »MODE« betätigt wurde. Der Automatikmodus ist aktiviertwenn folgendes Symbol oben in der Mitte auf dem Display aufleuchtet, nach dem die Taste »MODE« betätigt wurde. Schwimmbad-Wärmepumpe –...
- Seite 53 Verwendung und Betrieb Wenn der Abtaumodus aktiviert ist, zeigt das Display das folgende Symbol Nach dem Abtauen, stellt sich die Schwimmbad-Wärmepumpe automa- tisch auf den Heiz- oder Automatikmodus um. HINWEIS Solange sich das Gerät im Abtaumodus befindet, kann über die Modus-Taste kein anderer Modus ausgewählt werden! Dies ist erst nach Beendigung des Abtauprozesses möglich.
-
Seite 54: Parameter Einstellung
Verwendung und Betrieb 6.2.4 Parameter Einstellung Mit Hilfe der Pfeil-Tasten »nach unten/ nach oben« kann zum gewünschten Parameter geblättert werden. Beim gewünschten Parameter muss die Taste »MENU« betätigt werden. Der Parameterwert blinkt weiter, während die Parameternummer statisch angezeigt wird. Jetzt kann mit Hilfe der Pfeil-Tasten »nach unten/ nach oben«... -
Seite 55: Temperatureinstellungen
Verwendung und Betrieb 6.2.5 Temperatureinstellungen Zunächst muss der gewünschte Betriebsmodus »Kühlung«, »Heizung« und »Automatik« angewählt werden. Danach wird die Taste »nach oben« oder »nach unten« betätigt, um das Temperaturinterface zu öffnen. Um die Temperatur zu erhöhen bzw. um sie zu verringern wirddie Taste »nach oben« oder »nach unten« gedrückt. Anschließend wird die Taste »MODE«... -
Seite 56: Uhr-Einstellung
Verwendung und Betrieb 6.2.6 Uhr-Einstellung Zum Einstellen der Uhrzeit das »Timer« Symbol ca. 3 Sekunden gedrückt halten, bis Anzeige der Uhrzeit (links unten) erscheint. Um die Uhrzeit zu verändern, wird zunächst das »Timer« Symbol kurz gedrückt, die Stundenzahl beginnt zu blinken. Durch das Drücken der Tasten »nach unten«... -
Seite 57: Timer-Einstellung
Verwendung und Betrieb 6.2.7 Timer-Einstellung Zum Einstellen der »Timer-Uhrzeit« muss zunächst die Taste »Timer« kurz betätigt werden. Nun kann durch Betätigung der Tasten »nach unten« oder »nach oben« zwischen den Uhrzeiten »Timer-ON1-Uhrzeit«, »Timer-OFF1-Uhrzeit«, »Timer-ON2-Uhrzeit« und »Timer-OFF2-Uhrzeit« wählen. Nach erneuter Betätigung der »Timer« -Taste beginnt die Stundenanzeige zu blinken. - Seite 58 Verwendung und Betrieb Mit Hilfe der Pfeil-Tasten »nach unten/ nach oben« kann der Stundenwert verringert bzw. erhöht werden. Schwimmbad-Wärmepumpe – InverPRO...
- Seite 59 Verwendung und Betrieb Mit wiederholtem Betätigen der Taste »Timer« wird die Eingabe bestätigt. Die Minutenanzeige und der Zusatz »ON« beginnen zu blinken. Mit Hilfe der Pfeil-Tasten »nach unten/ nach oben« kann der Minutenwert verringert bzw. erhöht werden. Schwimmbad-Wärmepumpe – InverPRO...
- Seite 60 Verwendung und Betrieb Mit wiederholtem Betätigen der Taste »Timer« wird die Eingabe bestätigt. Anschließend wird die Taste »Ein/Aus« gedrückt, um die Timer-Einstellung zu sichern und auf das Hauptmenü zurück zu gelangen. Die Schwimmbad-Wärmepumpe schaltet sich zur eingestellten »Timer-ON- Uhrzeit« automatisch ein. Die Funktion »Timer-OFF-Uhrzeit«...
- Seite 61 Verwendung und Betrieb 6.2.7.1 Timer-Einstellung löschen Soll eine eingegebene Uhrzeit wieder gelöscht werden, wird die Taste »Ein/Aus« betätigt. Schwimmbad-Wärmepumpe – InverPRO...
-
Seite 62: Stummschaltung
Verwendung und Betrieb 6.2.8 Stummschaltung Um die Stummschaltung zu aktivieren, muss das Stummschaltungssymbol kurz gedrückt werden. Ist die Stummschaltung aktiviert worden, blinkt folgendes Symbol. HINWEIS Wenn die einfache Aktivierung der Stummschal- tung und die Timer-Einstellung der Stummschal- tung gleichzeitig gestartet wurden, kann die Stummschaltungstaste gedrückt werden, um beide Betätigungen wieder rückgängig zu machen und in das Hauptmenü... - Seite 63 Verwendung und Betrieb 6.2.8.1 Einstellen und Abbrechen der Timer-Einstellungen Um in das Menü zu gelangen, in dem der Timer für die Stummschaltung eingestellt werden kann, muss zunächst die Stummschaltungstaste ge- drückt werden. Anschließend erscheint das Timer-Einstellungsmenü für die Stummschal- tung. Soll der Timer für die Stummschaltung wieder ausgeschaltet werden, kann einer der beiden Tasten »nach unten«...
- Seite 64 Verwendung und Betrieb Möchte man allerdings eine Zeit einstellen, in welcher sich die Schwimm- bad-Wärmepumpe stummschaltet, wird erneut die Stummschaltungstaste auf dem Timer-Einstelllungsmenü gedrückt und die Stundenzahl beginnt zu blinken. Nun kann man die Stundenzahl bei der Uhranzeige einstellen, indem man die Tasten »nach unten«...
- Seite 65 Verwendung und Betrieb Durch die erneute Betätigung der Stummschaltungstaste lässt sich auch hier eine Uhrzeit durch das Drücken der Tasten »nach unten« oder »nach oben«festlegen. Um die eingestellten Uhrzeiten jeweils wieder zu löschen, wird im Timer- Einstelllungsmenü, wenn die Stundenzahl blinkt, die Taste »Ein/Aus« betä- tigt.
-
Seite 66: Schaltflächen Sperren/Entsperren
Verwendung und Betrieb 6.2.9 Schaltflächen sperren/entsperren Um eine Falschbedienung oder unberechtigte Bedienung zu vermeiden, ist die Steuerung nach der Parametereinstellung zu sperren. Um die Schaltflächen zu sperren wird für 5 Sekunden auf die Taste »Ti- mer« gedrückt. Das Symbol »Sperre« wird angezeigt. 6.2.10 Störungsanzeige Beim Auftreten einer Störung wird an der Steuerung ein Störungscode... - Seite 67 Verwendung und Betrieb Anschließend wird die Taste »Ein/Aus« betätigt. Schwimmbad-Wärmepumpe – InverPRO...
- Seite 68 Verwendung und Betrieb Bei zwei oder mehr Fehlern werden die Tasten »nach oben« oder »nach unten« betätigt, um sich die Fehler anzeigen zu lassen. Auch hier wird anschließend die Taste »Ein/Aus« gedrückt. Schwimmbad-Wärmepumpe – InverPRO...
-
Seite 69: Ansteuerung Der Umwälzpumpe/ Filteranlage
Verwendung und Betrieb Ansteuerung der Umwälzpumpe/ Filteranlage Es bestehen unterschiedliche Möglichkeiten, die Umwälzpumpe, sowie die Wärmepumpe zu steuern. Nachfolgend werden die sechs am häufigsten angewendeten Varianten beschrieben. 6.3.1 Ansteuerung Wärmepumpe über Umwälzpumpe Die Umwälzpumpe (max. 1,5 kW Leistung) kann von der Wärmepumpe angesteuert werden, Elektrischer Schaltplan, Anschlussklemmen 1+2). -
Seite 70: Ansteuerung Der Pumpen Über Zentralsteuerung
Verwendung und Betrieb 6.4.1 Ansteuerung der Pumpen über Zentralsteuerung Eine Zentralsteuerung schaltet die Umwälzpumpe sowie die Wärme- pumpe ein und aus Automatische Abtaueinrichtung Bei Entzug von Wärme aus Luft wird diese abgekühlt. Damit sinkt das Vermögen der umgebenden Luft, Feuchtigkeit in Form von Wasser- dampf aufzunehmen bzw. -
Seite 71: Wartung Und Inspektion
Wartung und Inspektion Wartung und Inspektion Die Wartung und Pflege der Schwimmbad-Wärmepumpe muss zu den vorgegebenen Intervallen, sowie gemäß der Beschreibung in dieser Mon- tage- und Betriebsanleitung, durchgeführt werden. Bei Nichtbeachten die- ser Anweisungen erlischt die Garantie. Reparatur Die Reparatur des Geräts darf nur von einem Servicebetrieb, qualifiziertem Fachpersonal oder Vertragshändler durchgeführt werden. -
Seite 72: Wartung
Wartung und Inspektion Wartung GEFAHR Lebensgefahr durch Stromschlag Es besteht Lebensgefahr, wenn Personen War- tungsarbeiten an der unter Spannung stehenden Schwimmbad-Wärmepumpe durchführen. Es kann zum elektrischen Schlag und in der Folge zu schwersten Verletzungen (Herzrhythmusstörun- gen, Verbrennungen, Blendung) bis hin zum Tod führen! ●... -
Seite 73: Allgemeine Wartung
Wartung und Inspektion 7.2.1 Allgemeine Wartung Überprüfen Sie den Wasserzulauf und -ablauf regelmäßig. Stellen Sie sicher, dass zu jedem Zeitpunkt dem System genügend Wasser und saubere Ansaugluft zur Verfügung stehen. Die Leistung und die Zuverlässigkeit der Schwimmbad-Wärmepumpe hängen davon ab. Reinigen Sie den Wärmetauscher - im Besonderen die Lamellen - regelmäßig um einem guten Wärmeaustausch zu erzielen und Energie zu sparen. -
Seite 74: Wartung - Jährlich
Wartung und Inspektion Wartung – jährlich 7.2.2 Diese Maßnahmen müssen einmal jährlich durchgeführt werden, damit dieLanglebigkeit und die fehlerfreie Funktion der Schwimmbad- Wärmepumpegewährleistetbleiben: ● Reinigen des Verdampfers mittels einer weichen Bürste und anschließendem Abspülen mit einem Wasserschlauch (Warnung: Niemals ein Hochdruckgerät benutzen). ●... -
Seite 75: Überwintern (Gerät Winterfest Machen)
Wartung und Inspektion Überwintern (Gerät winterfest machen) Im Spätherbst/Winter muss das komplette Wasser aus der Schwimmbad- Wärmepumpe und aus dem Wassersystem noch vor den ersten Frost abgelassen werden, um ein Einfrieren des Wassers in der Pumpe oder im System und damit die Zerstörung zu verhindern. Die Schwimmbad-Wärmepumpe muss in den »Stopp«(Aus)-Modus geschaltet werden. -
Seite 77: Störungsbeseitigung
Störungsbeseitigung Störungsbeseitigung Störungsbeseitigung Beim Auftreten einer Störung ist die Schwimmbad-Wärmepumpenoch vor der Fehlersuche abzuschalten, zu sichern und Fachpersonal zu informie- ren. Die Stromversorgung muss auch im Falle eines ungewöhnlichen Verhal- tens der Schwimmbad-Wärmepumpe wie z. B. ungewöhnliche Geräusche, auftretender Geruch oder Rauch sofort getrennt werden. WARNUNG Verletzungsgefahr durch menschliches Fehl- verhalten oder fehlende Qualifikation... -
Seite 78: Fehlercodes (Steuerung)
Störungsbeseitigung 8.1.1 Fehlercodes (Steuerung) Störung Anzeige Ursache Lösung Sensorfehler Unterbrechung oder Wasserzulauftemperatur- Wasserzulauf- Kurzschluss bei Was- sensor überprüfen oder temperatur serzulauftemperatur- austauschen. sensor. Sensorfehler Unterbrechung oder Wasserauslasstemperatur- Wasserablauf- Kurzschluss bei Was- sensor überprüfen oder temperatur serauslasstemperatur- austauschen. sensor. Sensorfehler Unterbrechung oder Umgebungstemperatur- Umgebungstem- Kurzschluss bei Umge-... - Seite 79 Störungsbeseitigung Störung Anzeige Ursache Lösung schutz überlastet. überprüfen. Datenübertra- Datenübertragungsfehler Verbindung zwischen gungsfehler zwischen Steuerung und Steuerung und Hauptplatine Hauptplatine. überprüfen. Sensorfehler Unterbrechung oder Frostschutztemperatur- Frostschutztem- Kurzschluss bei Frost- sensor überprüfen oder peratur schutztemperatursensor. austauschen. Fehler Wassertemperatur oder Frostschutzleitung Umgebungstemperatur zu niedrig.
-
Seite 80: Frequenzumrichter Fehlertabelle
Störungsbeseitigung 8.1.2 Frequenzumrichter Fehlertabelle Störung Anzeige Ursache Lösung Drv1 MOP Alarm F01 MOP Antriebsfehler Wiederherstellung nach 150s. Umrichter offline Kommunikationsfehler Kommunikationsverbindung zwischen Frequenzum- überprüfen. richter und Hauptplatine IPM Schutz IPM Modulschutz Wiederherstellung nach 150s. Fehlermeldung Phasenverlust oder Frequenzumrichter prüfen Comp. Driver Antrieb defekt Fehlermeldung Motorstrom-... - Seite 81 Störungsbeseitigung Störung Anzeige Ursache Lösung Kompressor Eingangsstrom Kom- Überlastabschaltung Kom- Überstrom War- pressor zu hoch presser prüfen nung Eingangsstrom Eingangsstrom zu hoch Aktuellen Messwert prüfen Warnung und ggf. justieren EEPROM Fehler- MCU Fehler Speicherkarte prüfen und warnung ggf. ersetzen V15V Überstrom V15V Überstrom oder zu V15V-Eingangsspannung /Unterspan-...
-
Seite 82: Flüssigkeits-Leckage
Störungsbeseitigung 8.1.3 Flüssigkeits-Leckage Bei ausgetretener Flüssigkeit kann es sich um Schwimmbadwasser oder Kondenswasser der Schwimmbad-Wärmepumpe handeln. Mögliche Ursachen bei einer erkannten Flüssigkeitsleckage können sein: ● Schlauch (Vorlauf, Rücklauf) ist defekt, ● Verbindungsstellen der Medienführungen sind undicht, ● Pumpe fördert mit zu hohem Fördervolumen und drückt das Medium aus undichten Medienführungen. -
Seite 83: Anhang
Anhang Anhang Entsorgung Zum Vollzug des Elektro- und Elektronikgerätegesetzes sind Wärmepumpen dieses Typs unter WEEE-Nr. 54436223 registriert Nicht mehr benötigte Geräte sind gemäß EU-Richtlinien 2012/19/EG (WEEE) und EU-Richtlinie 2011/65/EU (RoHS)zum Recyceln bzw. fachge- rechter Entsorgung gefährlicher Stoffe und Materialien bei einer Wertstoff- sammelstelle abzugeben. -
Seite 84: Gewährleistung
Anhang Gewährleistung Die Gewährleistung wird nach den derzeit gültigen gesetzlichen Bestim- mungen übernommen. Wenden Sie sich im Falle eines Gewährleistungsanspruchs bitte grundsätzlich an Ihren Fachhändler. Falls eine Rücksendung erforderlich ist, wird diese durch uns veranlasst. Hierzu stets das ausgefüllte Reklamationsformular mit der von uns vorab vergebenen Vorgangsnummer beifügen. - Seite 85 MIDAS Pool Products GmbH www.my-midas.de...
