2. BETRIEBSANLEITUNG

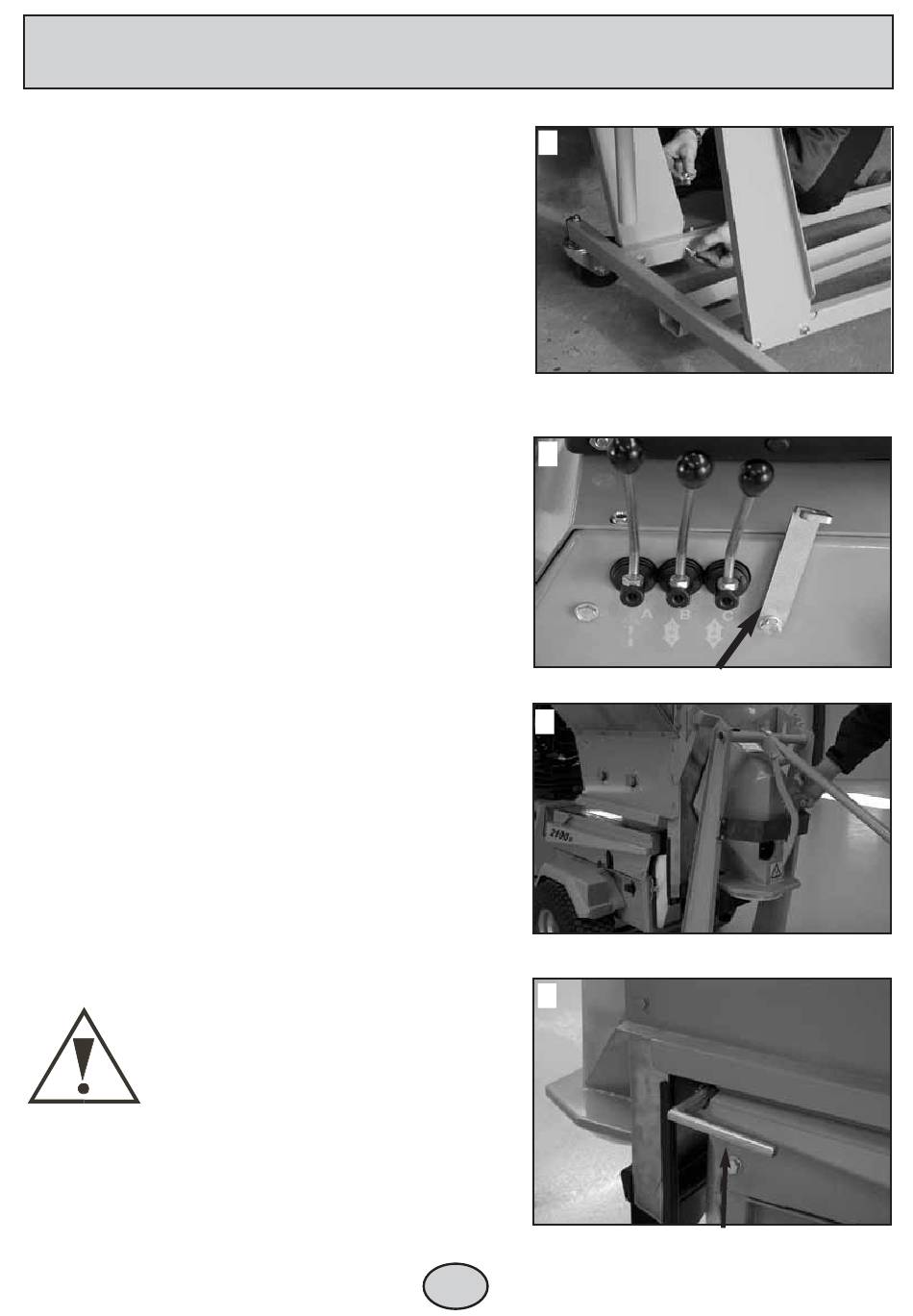

2.1 Zusammenbau der
Abstellstütze
Bei Lieferung ist die Abstellstütze zusammengelegt und
muss vor Inbetriebnahme zusammengebaut werden.
A) Sie wird ausgepackt und ausgeklappt.
B) Die Abstellstütze mit den zwei mitgelieferten Bolzen
zusammenschrauben. Bevor die Bolzen festgezogen
werden, ist das Salz- und Kiesstreugerät an die
Abstellstütze anzuhängen. Die Bolzen können
hiernach festgezogen werden. (Bild 1)

2.2 An- und Abbau

A A n n b b a a u u d d e e s s B B ü ü g g e e l l s s f f ü ü r r d d e e n n V V e e n n t t i i l l h h e e b b e e l l : :
Vor Inbetriebnahme des Salz- und Kiesstreugerätes muss
der Bügel für den Ventilhebel so angebaut werden, dass
er in aktiver Position verbleiben kann, d.h. die
Maschinenschraube wird rechts vom Ventilblock abge-
schraubt und danach wird der Bügel in der dargestellten
Position mit der beiliegenden Schraube und Mutter
befestigt. (Bild 2)
A A n n b b a a u u d d e e s s S S a a l l z z - - u u n n d d K K i i e e s s s s t t r r e e u u g g e e r r ä ä t t e e s s : :
A) Vor dem Anbau des Salz- und Kiesstreugerätes ist zu
gewährleisten, dass die Motorraumverriegelung auf
der Motorhaube geschlossen ist (Bild 1, Seite 5).
B) Die Basismaschine an das Salz- und Kiesstreugerät
hinfahren, damit es über den hinteren Teil des
Fahrgestells hängt, dann den Motor abschalten.
(siehe Betriebsanleitung für Egholm 2100, Abschnitt
2.2).
C) Der Hebel wird heruntergedrückt, die Sperrklinke vom
Widerhaken losgemacht und das Salz- und
Kiesstreugerät langsam hinunter auf die Maschine
gesenkt (Bild 3).
E E i i n n k k l l e e m m m m e e n n d d e e r r F F i i n n g g e e r r v v e e r r m m e e i i d d e e n n : :
Sorgen Sie dafür, dass Finger und Füße
nicht eingeklemmt werden, wenn das Salz-
und Kiesstreugerät abgesenkt wird.
D) Die Abstellstützel wird losgemacht und
weggezogen.
E) Das Salz- und Kiesstreugerät wird vorgeschoben.
F) Der Verschlusshebel auf der Basismaschine wird
ausgelöst, wonach das Salz- und
Kiesstreugerät auf seinem Platz steht.
1
2 Maschinenschrauben an der
2
3
Das Salz- und Kiesstreugerät wird abgesenkt
4
8
Abstellstütze
Bügel für Ventilhebel
Verschlusshebel
