2. BETRIEBSANLEITUNG

2.1 An- und Abbau

Anbau der Frontbesen:

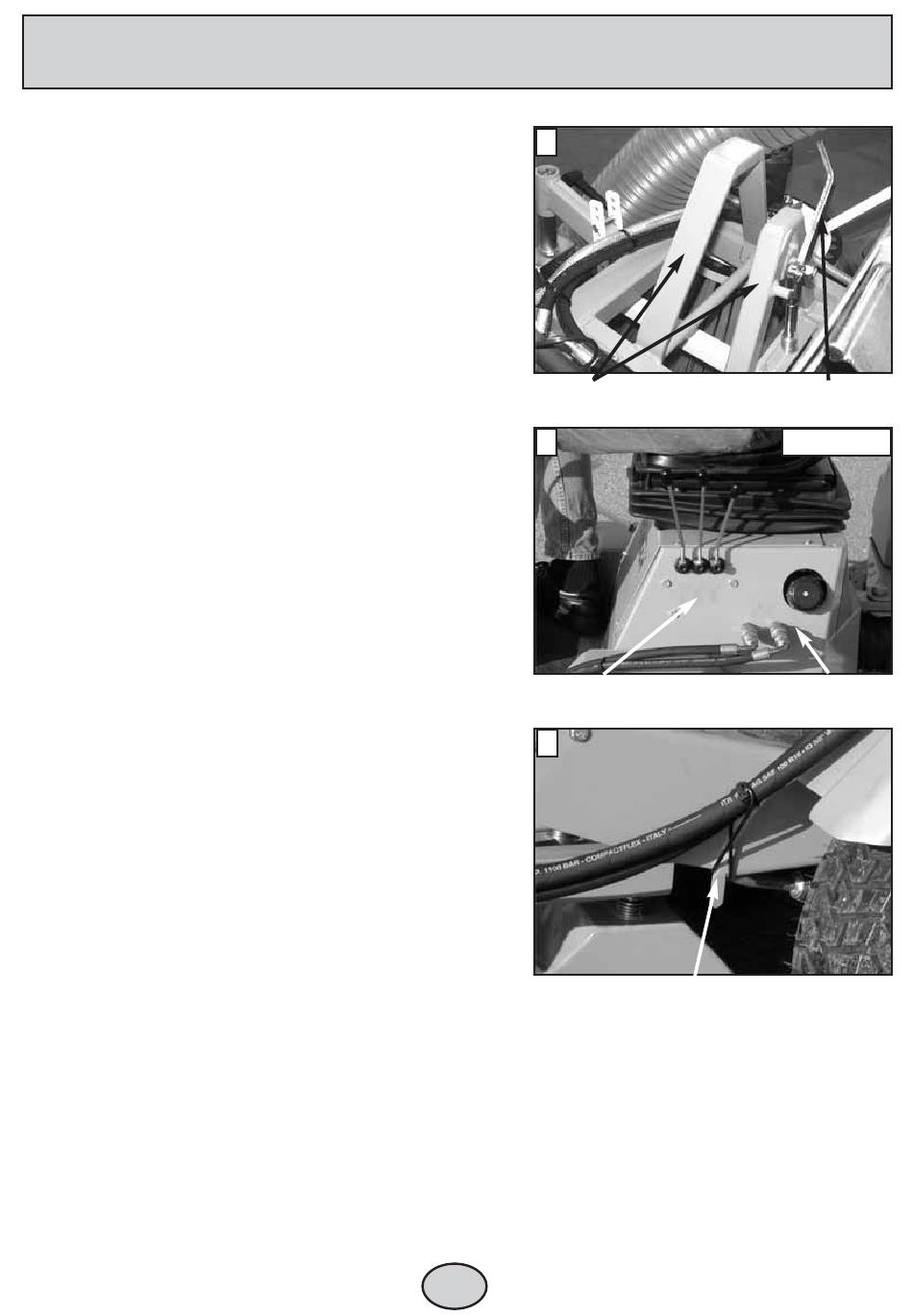

A) Die Verriegelung ganz nach links drehen - Vgl. Bild 1
B) Das Frontkuppeldreieck mit Bedienungshebel A auf
die passende Höhe einstellen und die Frontbesen
ranfahren.
C) Das Frontkuppeldreieck anheben bis die Bürsten
bodenfrei sind - Vgl. Bild 2.
D) Die Verriegelung wieder nach rechts drücken und
das Anbaugerät ist verriegelt.
E) Die 2 Hydraulikschläuche von den Frontbesen
mit den B-Anschlüssen links am Grundgerät verbin-
den - Vgl Bild 2.
F) Zur Sicherung, dass die Hydraulikschläuche korrekt
über der Abschirmung liegen, werden die Schläuche
mit einem Gummiring an dem Zapfen unter dem
Trittbrett befestigt - Vgl. Bild 3.
1
Frontkuppeldreieck
2
Hebel A,B,C
3
Gummiring befestigen
8 8
Verriegelung
Linke Seite
A A B B C C
B-Anschlüsse
B-Anschlüsse
