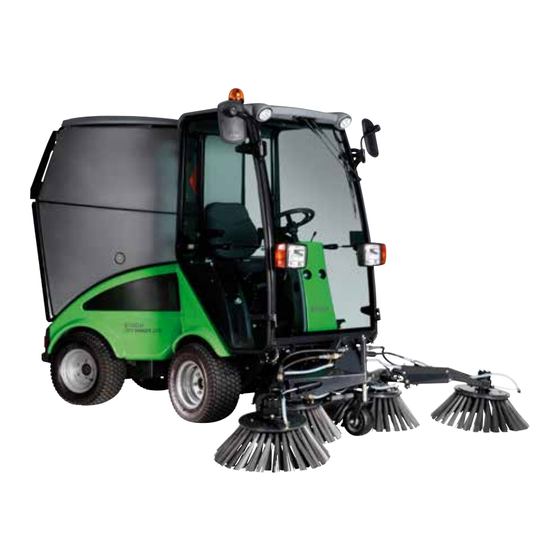

Egholm City Ranger 2260 Betriebsanleitung

Kehr- und sauggerät
Vorschau ausblenden Andere Handbücher für City Ranger 2260:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebs-
anleitung
Kehr- und sauggerät
City Ranger 2260/2250

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Egholm City Ranger 2260

Inhaltszusammenfassung für Egholm City Ranger 2260

  • Seite 1 Betriebs- anleitung Kehr- und sauggerät City Ranger 2260/2250...

  • Seite 2: Einleitung

    Vorankündigung technische Änderungen an der Maschine und ihren Teilen vorzunehmen. Die Fa. Egholm haftet nicht für etwaige Fehler in dieser Betriebsanleitung. Fragen Sie uns Sollten Sie Fragen zu Ihrem neuen Gerät haben, können Sie sich jederzeit an die Fa. Egholm wenden. Mit freundlichen Grüßen Egholm A/S ·...
