BETRIEBSANLEITUNG
Schneeräumschild
90101141-01 DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Egholm 2100

Inhaltszusammenfassung für Egholm 2100

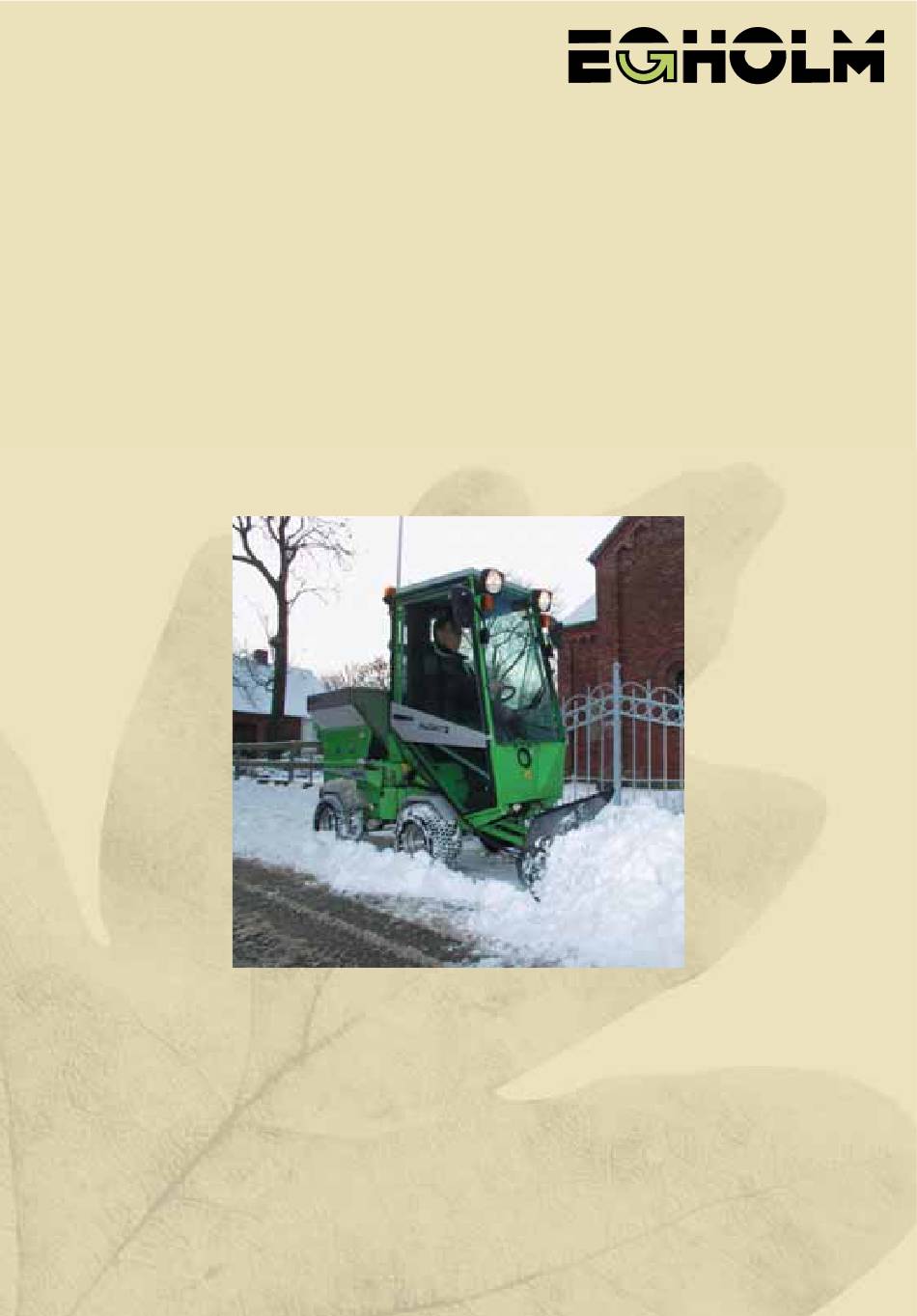

  • Seite 1 BETRIEBSANLEITUNG Schneeräumschild 90101141-01 DE...

  • Seite 2: Einleitung

    Gerät unter Ignorierung dieser Anzeige falsch bedient wird. Vorbehalte: Da wir uns bei der Fa. Egholm laufend um Verbesserungen bemühen, behalten wir uns das Recht vor, jederzeit und ohne Vorankündigung technische Änderungen an der Maschine und ihren Teilen vorzu- nehmen.

  • Seite 3: Inhaltsverzeichnis

    4.3 Demontage ...........13 1. Allgemeines Heiße Tipps Das Egholm Schneeräumschild zeigt wirklich Stellen Sie die Stützräder nach den Leistungskraft und Stärke. Dank des Kehrverhältnissen ein.

  • Seite 4: Allgemeines

    1. Allgemeines 1.1 Sicherheit Sicherheitsabstand zur Maschine S S o o r r g g e e n n S S i i e e d d a a f f ü ü r r , , d d a a s s s s s s i i c c h h n n i i e e m m a a n n d d z z u u N N a a h h e e d d e e r r i i n n B B e e t t r r i i e e b b b b e e f f i i n n d d l l i i c c h h e e n n M M a a s s c c h h i i n n e e a a u u f f h h ä...

  • Seite 5: Eg-Konformitätserklärung Für Maschinen

    - konform ist mit den einschlägigen Bestimmungen folgender EG-Richtlinie: Richtlinie 2000/14/EG Der Egholm 2100, der mit Kabine FH 2100 (ROPS genehmigt) ausgestattet ist, - ist am Forschungszentrum Bygholm in Übereinstimmung mit der Richtlinie 86/298/EWG über hinten angebrachte Umsturzschutzvorrichtungen an land- und forstwirtschaftlichen Schmalspurzugmaschinen auf Rädern gestestet und...

  • Seite 6: Technische Merkmale

    1. Allgemeines 1.3 Technische Merkmale Abmessungen Montiert : Demontiert : Länge (L): 2480 mm 310 mm Breite (B): 1200 mm 1200 mm Höhe o. Kabine (H): 475 mm 475 mm Höhe m. Kabine (H): 1935 mm Seitenansicht Technische Daten: Typenbezeichnung DB125S Gewicht: 55 kg...

  • Seite 7: Betriebsanleitung

    5. Die Verriegelung am Frontkuppeldreieck nach links drücken und das Schneeräumschild ist verriegelt. 6. Den Motor ausschalten (vgl. evt. Betriebsanleitung für Egholm 2100 Grundgerät, Abschnitt 2.2) 7. Die Hydraulikschläuche vom Schneeräumschild mit den B-Anschlüssen links an der Maschine verbin- den. (Bild 3)

  • Seite 8: Vor Inbetriebnahme

    Transportsicherung immer verriegelt sein. (Bild 1) 2.3 Inbetriebnahme 1. Den Motor anlassen (vgl. evt die Betriebsanleitung Transportsicherung für Egholm 2100 Grundgerät, Abschnitt 2.2) 2. Den Hebel A links an der Maschine nach unten drücken, um das Schneeräumschild abzusenken. (Bild 2) 3.

  • Seite 9: Justierung

    2. Betriebsanleitung 2.4 Justierung Stellen Sie die Stützräder nach den Kehrverhältnissen ein. Wenn viele flache Kanten überfahren werden müssen, stellen Sie die Stützräder hoch, damit das Schild nicht gegen die Kanten stößt. Beim Arbeiten mit der Stahlschürfleiste sollte die Schürfleiste - zum Schutz der gekehrten Fläche - so Das Schneeräumschild durch eingestellt werden, dass die Leiste bodenfrei ist und den Hebel A aufheben...

  • Seite 10: Service Und Wartung

    1. Das Schneeräumschild abbauen. (vgl. Abschnitt 2.1) 2. Den Motor ausschalten (vgl. Betriebsanleitung für Egholm 2100 Grundgerät, Abschnitt 2.2) 3. Das Schneeräumschild nach vorne kippen Mutter für die Befestigung der Schürfleiste 4. Die Bolzen und Mutter für die Befestigung der Schürfleiste abschrauben.
  • Seite 11 3. Service und Wartung Aufbewahrung außerhalb der Saison Es ist empfehlenswert, evtuell abblätternde Farbe zu entfernen und den Schaden mit neuer Farbe zu reparie- ren, bevor das Schneeräumschild außerhalb der Saison zur Aufbewahrung weggestellt wird. 1 1 1 1...

  • Seite 12: Bestimmungen

    Kunden bezahlt zu werden. Wartung und übriger Ursachen außer der Kontrolle Egholm Maskiner A/S. Garantiebedingungen: 1. Die Egholm-Garantie gilt nur bei Vorlage einer mit Modellbezeichnung, Seriennummer und Kaufdatum versehenen Originalrechnung. 2. Regelmäßige Kontrolle, Nachstellung, Wartung und technische Änderungen sind in der Garantie nicht beinhaltet.

  • Seite 13: Reklamationsbestimmungen

    Verbesserungsvorschläge, oder besondere Wünsche bezüglich unserer Geräte oder Anbauteile, bit- ten wir um direkten Kontakt mit Egholm Maskiner A/S. Es ist unsere Hoffnung, dass Ihnen die Maschine viel Freude und Erleichterung bei Ihrer Arbeit bringt, und hoffen, dass Sie auch das näch- ste Mal ein Egholm-produkt wählen.
  • Seite 14 Notizen 1 1 4 4...
  • Seite 15 Notizen 1 1 5 5...
  • Seite 16 Egholm Maskiner A/S * Transportvej 27 * DK-7620 Lemvig Tel.: (+45) 97 81 12 05 * Fax: (+45) 97 81 12 10 www.egholm.dk * egholm@egholm.dk...
