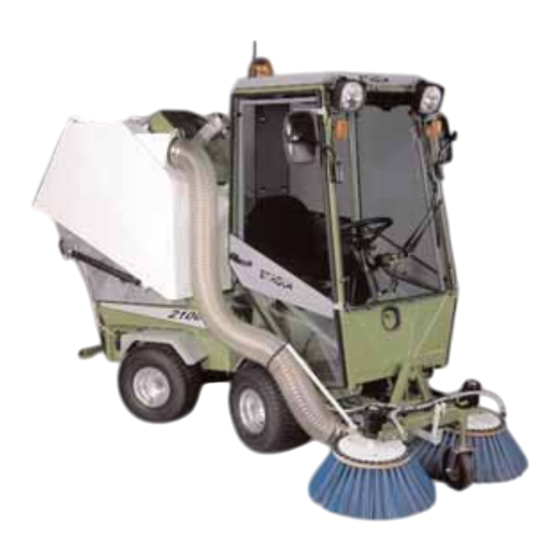

Egholm 2100 Betriebsanleitung

Kehr- und sauggerät
Vorschau ausblenden Andere Handbücher für 2100:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BETRIEBSANLEITUNG
Kehr- und Sauggerät
90101011-02 D/H

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Egholm 2100

Inhaltszusammenfassung für Egholm 2100

  • Seite 1 BETRIEBSANLEITUNG Kehr- und Sauggerät 90101011-02 D/H...

  • Seite 2: Einleitung

    Der Egholm 2100 ist ein dänisch entwickeltes Qualitätsprodukt, bei dem Funktionalität, Flexibilität und Service im Zentrum stehen. Mit seinem großen Anbaugeräteprogramm ist der Egholm 2100 fast überall einsetzbar. Im Hause Egholm arbeiten wir aber ständig mit der Entwicklung von neuen Geräten und sonstigem Zubehör, damit wir unseren Kunden immer die optimalsten Lösungen anbieten können.

  • Seite 3: Inhaltsverzeichnis

    Demontage ..........17 1. Allgemeine Information Das Kehr- und Sauggerät ist ein Gerät, das speziell für den Egholm Geräteträger entwickelt wurde. Das Kehr- und Sauggerät wird zur Entfernung von Staub, Schmutz, Abfall und Laub von Fußwegen und Straßen verwendet.

  • Seite 4: Allgemeine Information

    1. ALLGEMEINE INFORMATION 1.1 Sicherheit Montage: Es ist sicherzustellen, dass der Motorhaubenverschluss verriegelt ist bevor das Kehr/Sauggerät angebaut wird- Vgl. Bild 1. Es ist weiter sicherzustellen, dass das Gerät sachgemäß montiert ist, und dass der Verschlussgriff in die eingera- stete Stellung gehen kann - Vgl. Bild 2. Verriegelte Stellung.

  • Seite 5: Allgemeines

    Niemals in Bereichen mit Rutsch- oder Kippgefahr fahren. Niemals an Hängen fahren, deren Neigungswinkel 10° übersteigt - (Bild 2). Das Führerhaus des Modells Egholm 2100 ist als Unfallschutzvorrichtung zugelassen. Es wird empfohlen, dieses in Bereichen anzu- bauen, wo Unfallgefahr durch Umkippen Max.

  • Seite 6: Eu-Übereinstimmungserklärung

    Gesundheitsansprüche in Verbindung mit der Konstruktion und Herstellung von Maschinen, hergestellt worden ist. Ist das Modell Egholm 2100 mit der Führerkabine FH 2100 ausgestattet, befindet sich diese in Übe- reinstimmung mit der EU-Richtlinie 86/298/EWG vom 26. Mai 1986 über hinten angebrachte Umsturzvorrichtungen an land- und forstwirtschaftlichen Schmalspur-Zugmaschinen.

  • Seite 7: Technische Merkmale

    1. ALLGEMEINES 1.3 Technische Merkmale Abmessungen Kehr-/Sauggerät, Standard mit 2 Frontbesen: Alle Angaben in mm Montiert: Demontiert: Länge (L): 3000 mm 1850 mm Breite (B): 1200 mm 1200 mm Höhe (H): 1850 mm 1980 mm Technische Daten: Rauminhalt im Saugbehälter: 400 Liter Max.

  • Seite 8: Betriebsanleitung

    2. BETRIEBSANLEITUNG 2.1 An- und Abbau Anbau der Frontbesen: A) Die Verriegelung ganz nach links drehen - Vgl. Bild 1 B) Das Frontkuppeldreieck mit Bedienungshebel A auf die passende Höhe einstellen und die Frontbesen ranfahren. C) Das Frontkuppeldreieck anheben bis die Bürsten bodenfrei sind - Vgl.
  • Seite 9 2. BETRIEBSANLEITUNG Anbau des Kehrgutbehälters: A) Es ist sicherzustellen, dass der Motorhaubenverschluss verriegelt ist bevor das Kehr/Sauggerät angebaut wird - (Bild 1) B) Die Maschine rückwärts an die Abstellstütze/den Kehrgutbehälter ranfahren. Die Vorderkante des Kehrgutbehälters muss 2 bis 3 cm über den vorderen Bereich der Maschine hinausragen.

  • Seite 10: Beim Abbau Des Kehrgutbehälters Ist Nicht Zu Vergessen

    2. BETRIEBSANLEITUNG Abbau des Kehr-/Sauggerätes: Umgekehrte Reihenfolge als beim Anbau. - Vgl. Seite 6-9, Beim Abbau des Kehrgutbehälters ist NICHT zu vergessen: A) Nehmen Sie den Saugschlauch vom Kehrgutbehälter ab. B) Den 12 V Stecker wieder rausziehen. C) Hydraulikschläuche und Wasserschlauch Einhängebügel für Hydraulik- und entkoppeln und um den Saugschlauch hängen, Wasserschläuche.

  • Seite 11: Inbetriebnahme

    2. BETRIEBSANLEITUNG 2.3 Inbetriebnahme A) Den Motor anlassen - vgl. evt. die Betriebsan- leitung für Egholm 2100 Grundgerät, Abschnitt 2.2 B) Die Wasserdüse im Saugtank wird mit dem Schalter für Stromabnahme eingeschaltet - vgl. Bild 1. C) Einschalten der vorderen Wasserdüsen erfolgt durch das Öffnen des Hahnes am Wasserschlauch...

  • Seite 12: Entleeren Des Kehrgutbehälters

    Die Ansaugleitung wird abmontiert D) Zur Entleerung des Kehrgutbehälters wird der Hebel C auf der linken Fahrzeugseite (Modell Egholm 2100) in die Position 1 gebracht, so dass der Behälter abkippt. Die Kippbewegung lässt sich durch Zurückschieben des Hebels in die Position 0 stoppen (Bild 4).

  • Seite 13: Justierung

    2. BETRIEBSANLEITUNG 2.5 Justierung Justierung der Bürsten: Die Bürsteneinstellung wird durch das Verstellen des Stützrades justiert. Bei optimaler Einstellung berühren die Bürsten den Boden nur ganau so viel, dass volle Kehrbreite erreicht wird und 1/3 des Bürstenkranzes auf dem Boden anliegt - vgl. Bild 1. Grundeinstellung des Saugmundes: Stützrad für Bürsteneinstellung Oben am Saugmund sind 2 federgelagerte Schrauben für...

  • Seite 14: Service Und Wartung

    B) Die alten Bürsten abbauen - (Die Bürstenplatte darf Austausch der Bürsten: Bolzen lösen nicht vom Hydraulikmotor abgebaut werden). C) Die neuen Bürsten anbauen. (Neue Bürsten können bei einem autorisierten Egholm Händler bestellt wer- den). Austausch der Kehrwalze: A) Der Bürstenteil wird vom A-Rahmen an der Powerflex abmontiert und umgedreht.

  • Seite 15: Trouble Shooting

    Düse mit Wasser oder Druckluft reinigen. Düsenhalter-Überwurfmutter wieder anschrauben. F) Verstopfte Filter. Austausch wird empfohlen. Neue Filter können bei einem autorisierten Egholm Händler bestellt werden (Bild 2). G) Pumpenfehler. Neue Pumpe kann bei einem autorisi- erten Egholm Händler bestellt werden.

  • Seite 16: Bestimmungen

    4) Diese Garantie deckt keine Fehler, die nicht auf Material- oder Herstellungsfehler zurück- geführt werden können, bzw. durch unsachgemäße Bedienung entstehen. 5) Egholm Maskiner A/S behält sich das Recht vor, Verbesserungen oder konstruktions- mässige Änderungen an der Maschine vor zunehmen, ohne hierbei die Verpflichtung zu übernehmen, solche Änderungen an bereits...

  • Seite 17: Reklamationsbestimmungen

    Wünsche bezüglich unserer Geräte oder Anbauteile, bitten wir um direkten Kontakt mit Egholm Maskiner A/S. Es ist unsere Hoffnung, dass Ihnen die Maschine viel Freude und Erleichterung bei Ihrer Arbeit bringt, und hoffen, dass Sie auch das nächste Mal ein Egholmprodukt wählen.
  • Seite 18 Notizen 1 1 8 8...
  • Seite 19 Notizen 1 1 9 9...
  • Seite 20 Egholm Maskiner A/S * Transportvej 27 * DK-7620 Lemvig Tel.: (+45) 97 81 12 05 * Fax: (+45) 97 81 12 10 www.egholm.dk * egholm@egholm.dk...
