Anschluss von Linepegel-Geräten
Verwenden Sie die Line-Eingänge für Linepegel-
Geräte wie Keyboards, Mischpulte und
Mikrofonvorverstärker.
So schließen Sie ein Keyboard, Mischpult oder
anderes Instrumentpegel-Gerät an Eleven Rack an:
1
Verbinden Sie Ihr Gerät mit den Line-Eingängen
auf der Rückseite von Eleven Rack über ein oder
zwei Kabel mit 3,5-mm-TRS- oder TS-Klinken.
Wenn es sich um ein Mono-Gerät handelt,
schließen Sie es an einen der Line-Eingänge an.
Wenn das Gerät ein Stereogerät ist, schließen Sie
es an den linken und rechten Line-Eingang über
zwei Kabel an.
2
Stellen Sie die optimale Lautstärke für das Gerät
ein. Die optimale Lautstärke für die meisten
Keyboards liegt normalerweise zwischen 80
und 100 Prozent der maximalen Lautstärke.
3
Wenn Ihr Gerät über unsymmetrische Ausgän-
ge (TS) verfügt, setzen Sie die Line-Eingänge des
Eleven Rack auf –10 dVB, indem Sie den Pegel-
schalter zwischen den Line-Eingangsbuchsen
in die nach außen zeigende Stellung bringen.
Wenn Ihr Gerät über symmetrische Ausgänge
(TRS) verfügt, setzen Sie die Line-Eingänge auf
+4 dVB, indem Sie den Pegelschalter in die nach
innen zeigende Stellung bringen.
Anschließen eines Mikrofons
an Eleven Rack
Eleven Rack verfügt über einen XLR-
Mikrofoneingang. Daran kann ein Mikrofon,
eine DI-Box oder jedes andere Gerät mit
Mikrofonpegel angeschlossen werden.
Mikrofon-
Phantom-
eingang
Speisung
(48 V)
Ein/Aus-Schalter

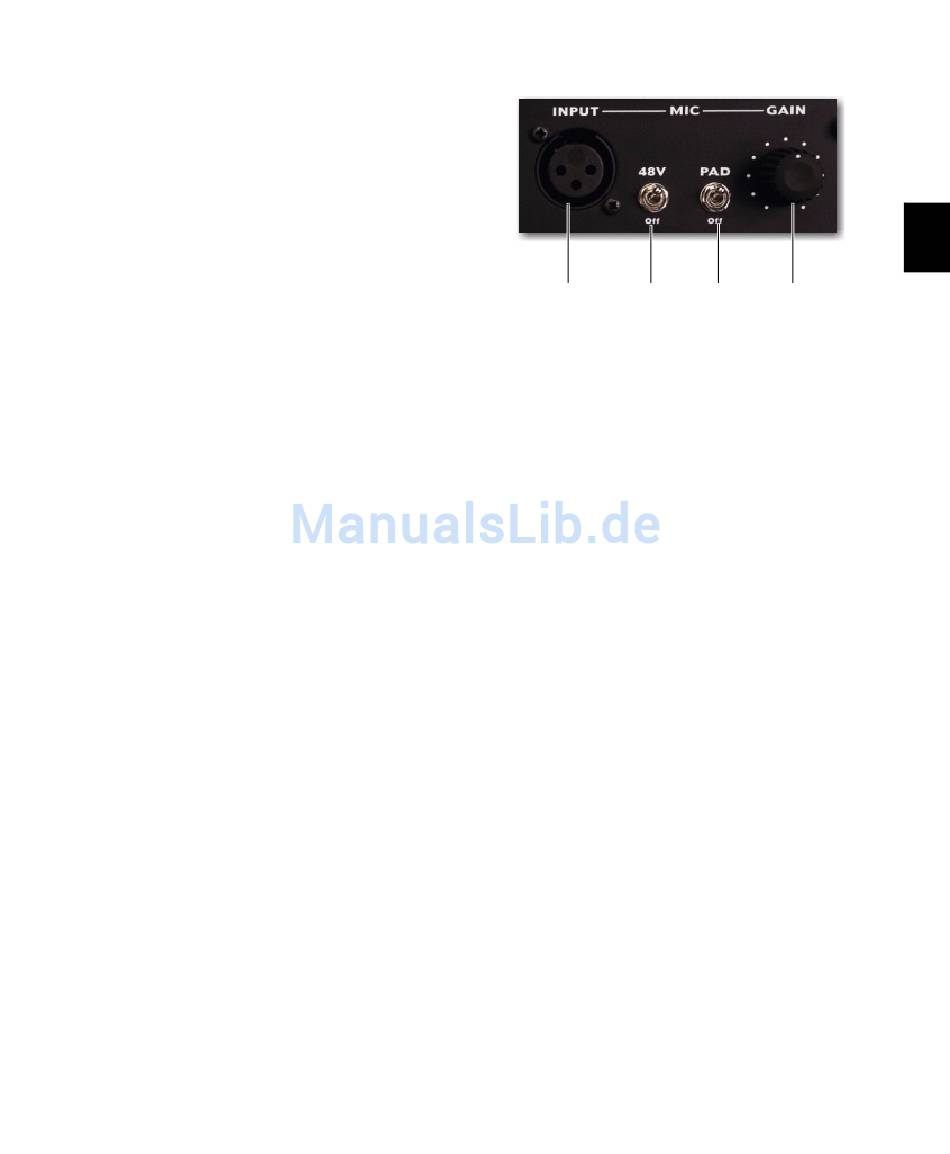

Eleven Rack-Mikrofonpegeleingang und -Regler
So schließen Sie ein Mikrofon oder ein anderes
Mikrofonpegel-Gerät an Eleven Rack an:
1
Wenn Sie ein Mikrofon verwenden, das
durch Phantomspannung beschädigt werden
kann (einige Bändchenmikrofone, einige
Röhrenkondensatormikrofone), schalten Sie den
Phantomspannungsschalter (Bezeichnung 48 V)
auf OFF.
2
Schließen Sie das Mikrofonkabel an einen
der mit „Mic" beschrifteten Eingänge an der
Vorderseite des Eleven Rack an.
3
Falls Ihr Mikrofon Phantomspeisung benötigt,
vergewissern Sie sich, dass es angeschlossen ist,
und setzen Sie den Phantomspannungsschalter
auf ON.
4
Drehen Sie den Gain-Regler auf, um den
Eingangspegel Ihres Mikrofonsignals zu
erhöhen.
5
Wenn das ankommende Signal zu laut oder
verzerrt ist, schalten Sie den Pad-Schalter auf ON,
um das –20 dB-Dämpfungsglied zu aktivieren
(selbst wenn der Gain-Regler ganz nach links
gedreht ist).
6
Drehen Sie an der Vorderseite des Eleven Rack
den Gain-Regler ganz nach rechts, um den
Eingangspegel des Mikrofonsignals zu erhöhen.
Kapitel 8: Eleven Rack-Studiokonfiguration
Pad
Mikrofon-
Ein/Aus-
Gain
Schalter
Regler
77
