5.3.8 Displaykabel (Option J)

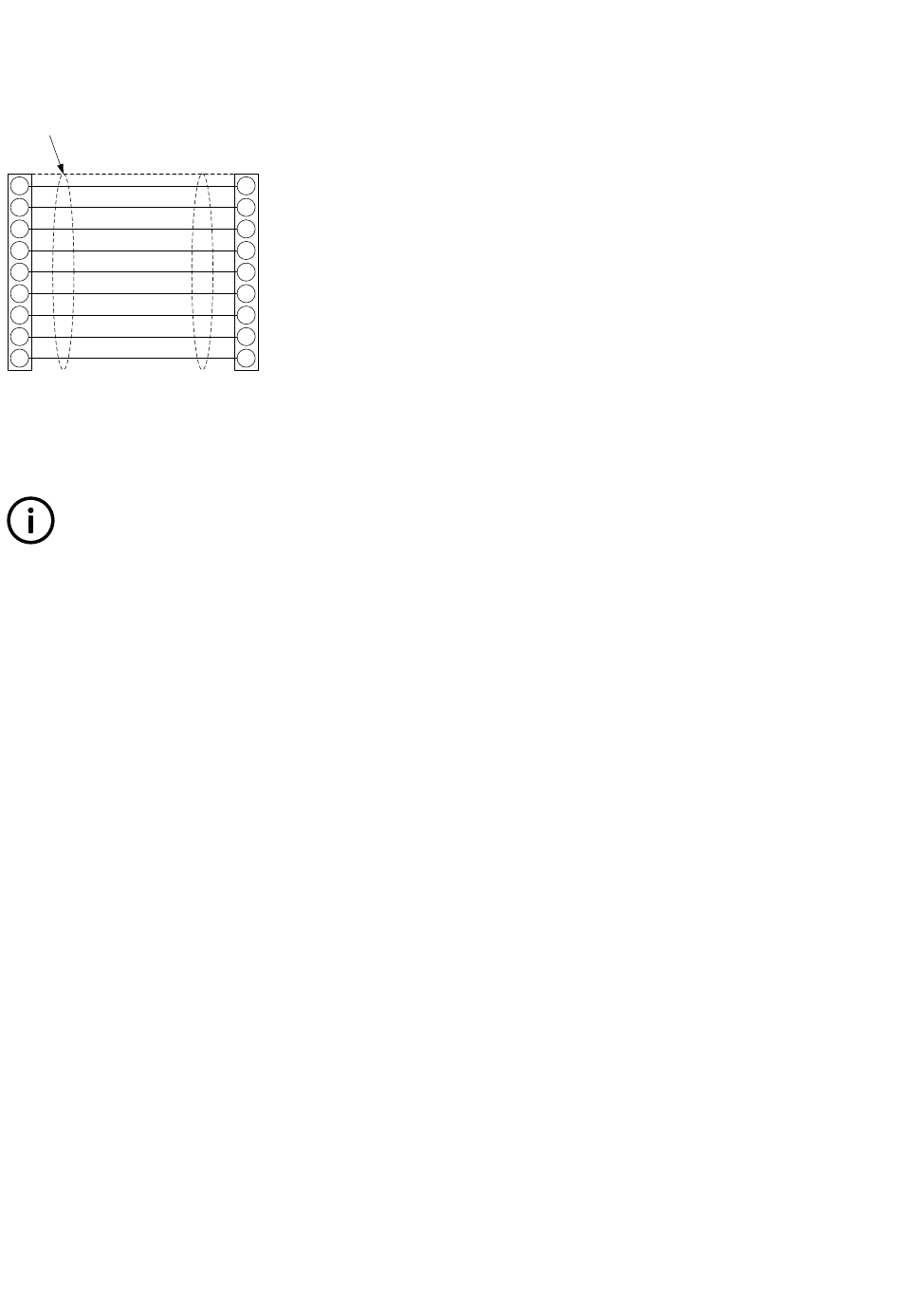

Ein Computer-Standardverlängerungskabel kann verwendet werden (9-polig, Sub-D Stecker/Buchse) oder es kann ein Kabel
angefertigt werden.
Connect shield to plug metallic casing
9-p SUB D
male
1
2
3
4
5
6
7
8
9
2
Leiter min. 0,22 mm , max. Kabellänge 6 m.
Kabeltypen: Belden 9540, BICC H8146, Brand Rex BE57540 oder gleichwertig.
INFO
Ziehen Sie die Fingerschrauben am Displaykabel vorsichtig ohne Werkzeuge fest.
INSTALLATION INSTRUCTIONS 4189340687I DE
9-p SUB D
female
1
2
3
4
5
6
7
8
9
