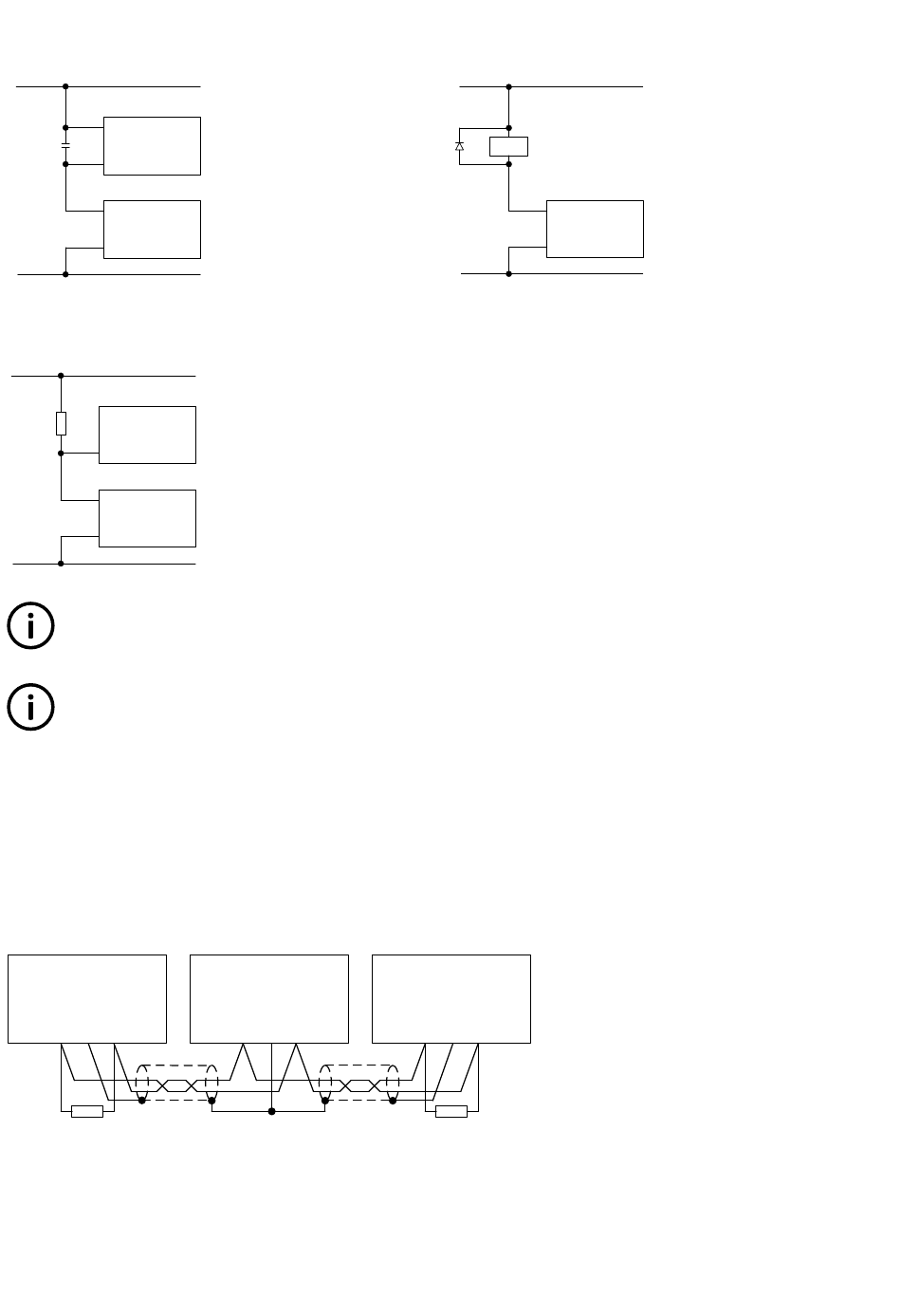

Externer Zähler:
+12/24 VDC
External
0,5 µF
100 V
counter
20 kWh
Multi-line 2
22 (Com. For 20/21)
0 VDC
Anschluss an SPS:
+12/24 VDC
PLC
4,7 kΩ
Input (positive)
20 kWh
Multi-line 2
22 (Com. For 20/21)
0 VDC
INFO
Denken Sie daran, die Freilaufdiode zu montieren.
INFO
Die maximale Last an den offenen Kollektorausgängen beträgt 10 mA bei 24 V DC.

5.3 Kommunikation

5.3.1 CAN-Bus (Option G4/G5/G8)

Die Beispiele zeigen drei angeschlossene AGC-Geräte, z. B. eine AGC Mains und zwei Generator-AGC.
Es ist nicht möglich, beide CAN-Bus-Schnittstellen A und B in einer Applikation zu verwenden.
Multi-line 2
CANbus in ter face A
H GND L
A1 A2 A3
120
INSTALLATION INSTRUCTIONS 4189340687I DE
Multi-line 2
CANbus in ter face A
H GND L
A1 A2 A3
250V AC / 8A
+12/24 VDC
A1
Relay
A2
20 (Relay 20)
Multi-line 2
22 (Common)
0 VDC
Multi-line 2
CANbus in ter face A
H GND L
A1 A2 A3
120
