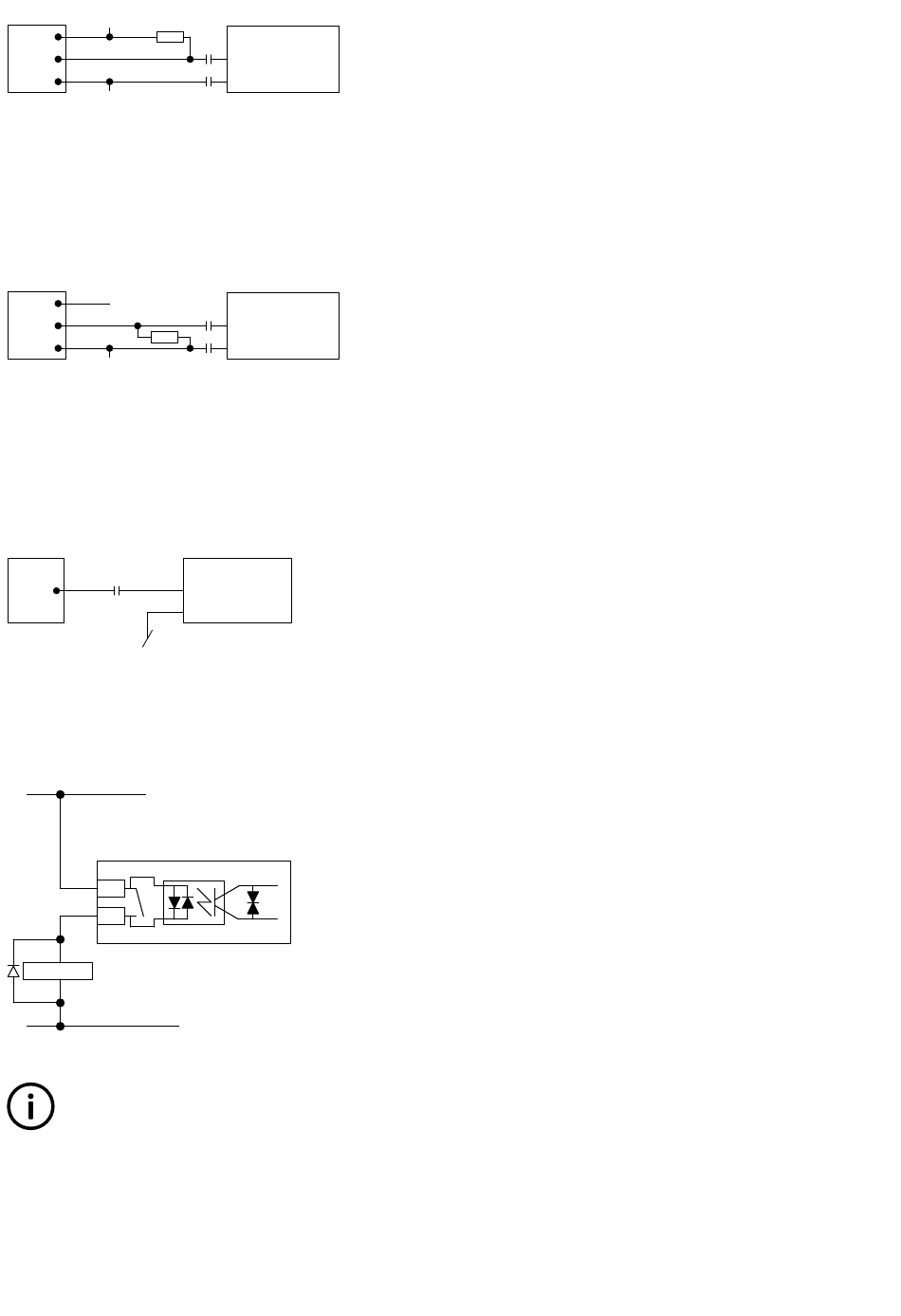

NPN
+12/24V DC
R
+V DC
Output
0V DC
0V DC
C = 22 nF, 100 V, Folientyp
R = 1200 Ω bei 24 V DC, 600 Ω bei 12 V DC
PNP-Sensor
PNP
+V DC +12/24V DC
Output
R
0V DC
0V DC
C = 22 nF, 100 V, Folientyp
R = 1200 Ω bei 24 V DC, 600 Ω bei 12 V DC
Ladegerät, W-Ausgang
Charger
C
W
C = 22 nF, 100 V, Folientyp

5.2.8 Stoppmagnet

+12/24V DC
Multi-line 2
123
124
A1
Stop coil
A2
0V DC
INFO
Denken Sie daran, die Freilaufdiode zu montieren.
5.2.9 Transistorausgänge (offene Kollektorausgänge)
Die offenen Kollektorausgänge können als kWh- und kvarh-Zählerausgänge oder als Relaisausgänge verwendet werden. Bei den
Ausgängen handelt es sich um Ausgänge mit niedriger Leistung. Deshalb muss eine der folgenden Schaltungen verwendet werden.
INSTALLATION INSTRUCTIONS 4189340687I DE
Multi-line 2
C
100
C
101
Multi-line 2
C
100
C
101
Multi-line 2
100
101
