INFO
Kabel: Belden 3105A oder gleichwertig 22 AWG (0,6 mm
Abschirmung.

5.3.3 Profibus DP (Option H3)

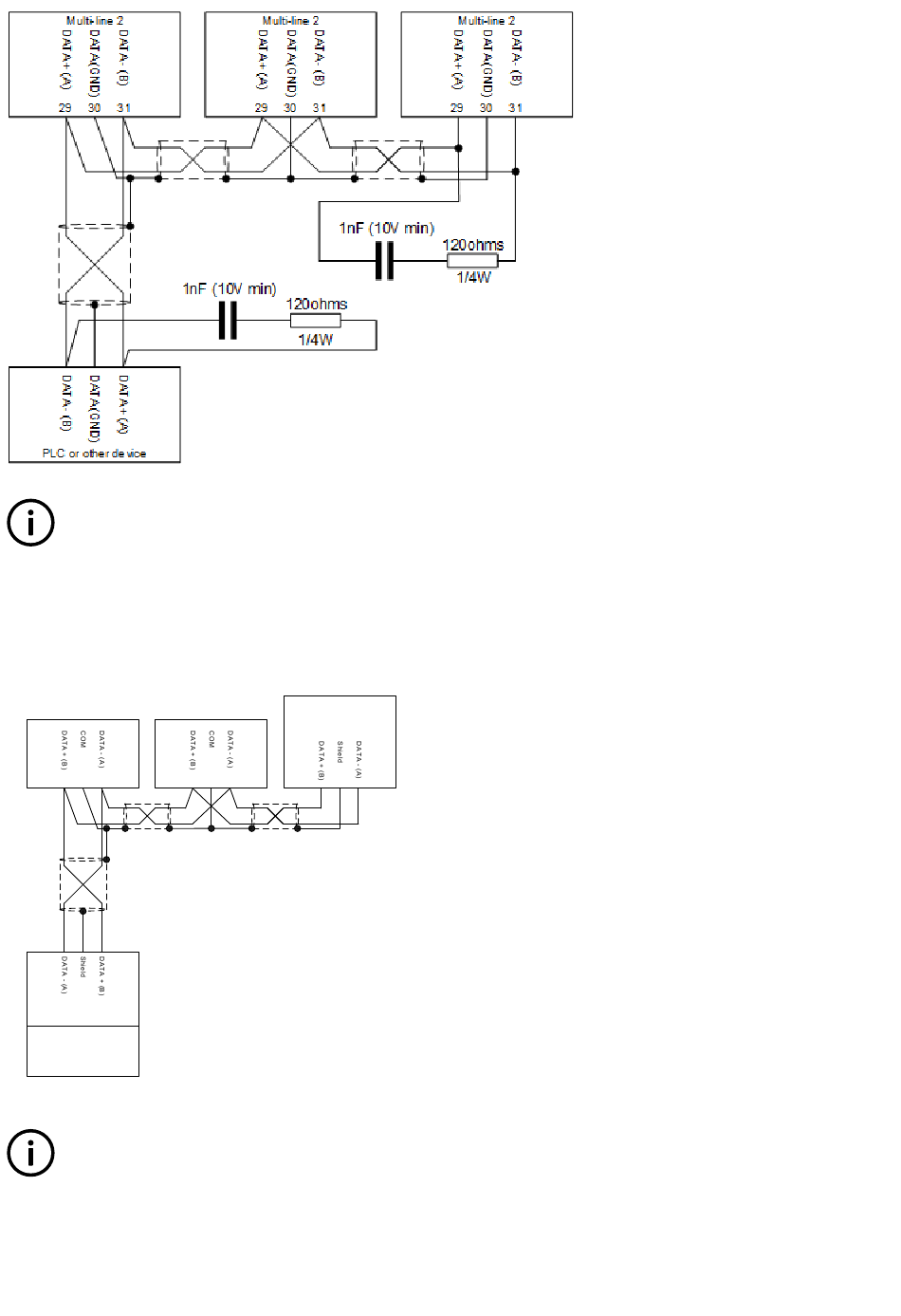

Beispiel mit zwei angeschlossenen Geräten vom Typ Multi-line 2.
Multi-line 2
29 3 0 31
The switch must be on the ON po sition
Use the IN sid e, not the OUT side
Standa rd P rofibus DP plug
(not provided by Deif)
PLC or oth er master device
INFO
Verwenden Sie abgeschirmte, verdrillte Kabel.
INSTALLATION INSTRUCTIONS 4189340687I DE
Standa rd P rofibus DP
Acti ve termination
(not provided by Deif)
Multi-line 2
29 3 0 31
2
), verdrilltes Adernpaar, abgeschirmt, < 40 mΩ/m, min. 95 %
Seite 54 von 61
