8. Anschluss des CG-1 Gyro

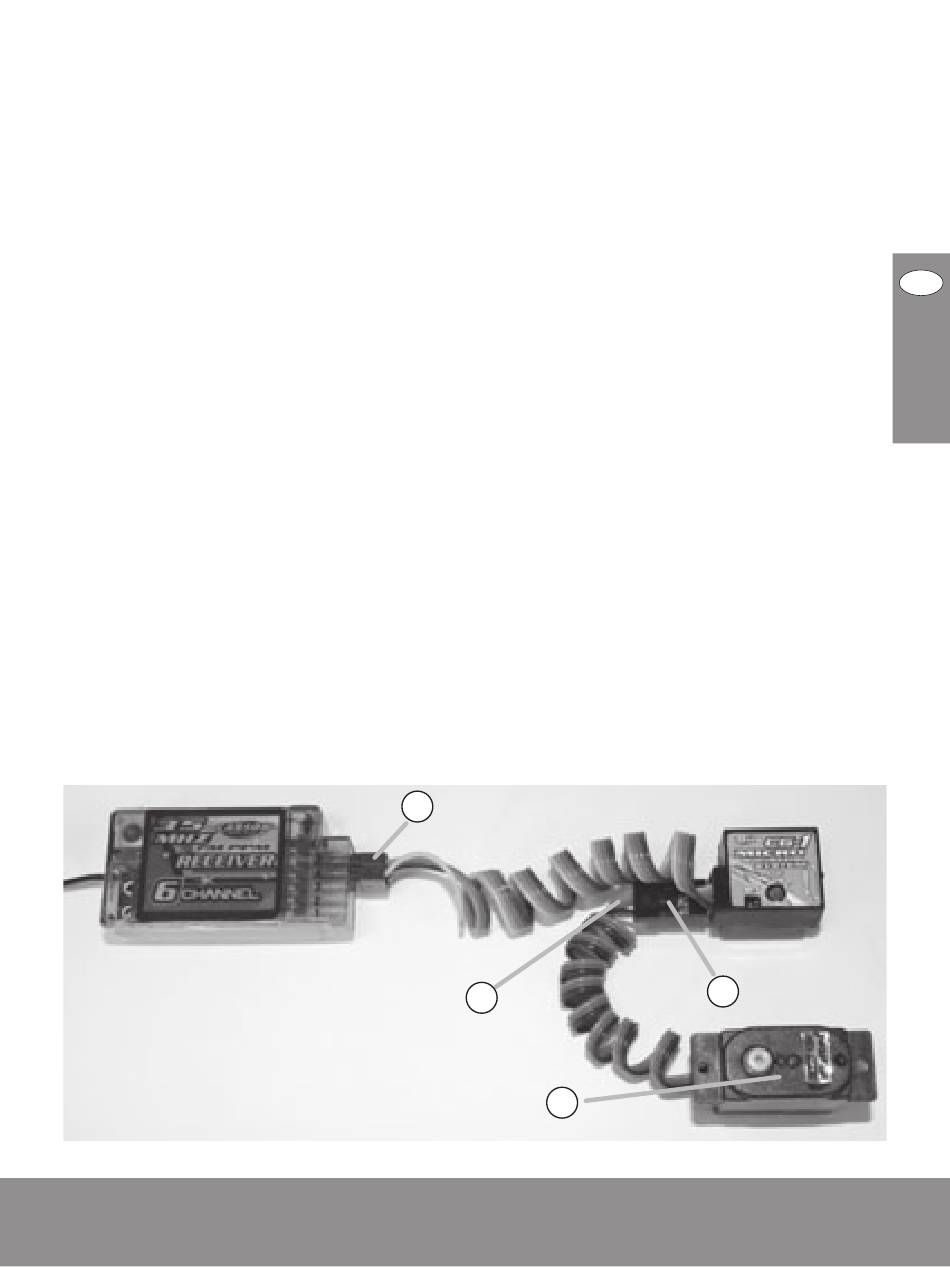

Schließen Sie den CG-1 mit dem 3poligen Anschlusskabel (1) am
Empfängersteckplatz für das Heckrotorservo an.
Die Kontakte sind:
Braun
= Minus
Rot
= Plus
Orange = Impuls
Den 1poligen Regeleingang (gelbes Kabel) verbinden Sie an einem
freien Empfängersteckplatz (2) der am Sender mit einem Schiebe-
regler oder einen 2 Stufenschalter belegt ist.
Empfängersteckplatzbelegung ist je nach Hersteller des Senders
unterschiedlich und muss in den Unterlagen des Fernsteuer-
systems entnommen werden.
Das Heckrotorservo (11) muss direkt am CG-1 Gyro angeschlos-
sen werden. Dabei müssen Sie auf die richtige Polung des
Servosteckers (14) achten. Die Impulsleitung (15) des Servokabels
(je nach Hersteller unterschiedlich Gelb, Orange oder Weiß) muss
nach oben zeigen.
2
CARSON Gyro 507027
