Instruction Manual Page
Betriebsanleitung
Mode d'emploie
Instrucciones
Istruzioni d'uso

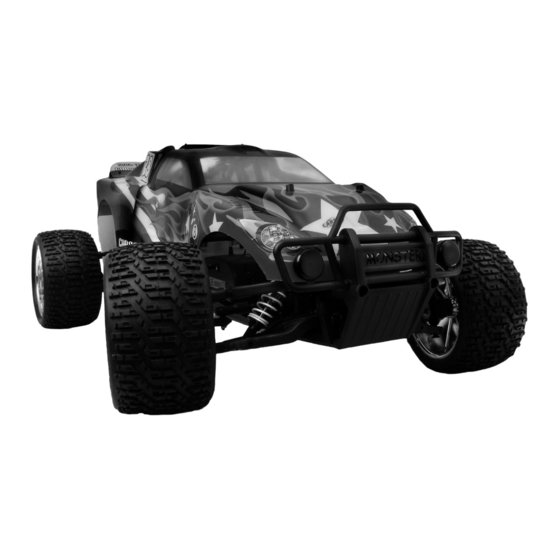

CRT CARSON Race Truck 304007
2 - 15
Seite
16 - 29
Page
30 - 44
Página
45 - 59
Pagina
60 - 72
17.01.2008 13:21:51 Uhr
17.01.2008 13:21:51 Uhr

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Carson CRT

Inhaltszusammenfassung für Carson CRT

  • Seite 1 2 - 15 Betriebsanleitung Seite 16 - 29 Mode d‘emploie Page 30 - 44 Instrucciones Página 45 - 59 Istruzioni d‘uso Pagina 60 - 72 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 1 011742_anl_304007_crt.indd 1 17.01.2008 13:21:51 Uhr 17.01.2008 13:21:51 Uhr...

  • Seite 2: Declaration Of Conformity

    CARSON store. CARSON will, at its option, • damage caused by losing control of your car; unless otherwise provided by law: •...

  • Seite 3: Inhaltsverzeichnis

    Assembly ..................73 Spare parts ................. 80 Screws ..................87 CARSON motor ................88 ZENOAH Motor ................91 Tuning parts ................95 Included items Transmitter Model CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 3 011742_anl_304007_crt.indd 3 17.01.2008 13:21:56 Uhr 17.01.2008 13:21:56 Uhr...

  • Seite 4: Safety Precautions

    • Do not use the model in wet areas. The electrical connection of the model is not waterproof. Therefore do not drive while it‘s raining, snowing, or in puddles or wet grass. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 4 011742_anl_304007_crt.indd 4 17.01.2008 13:21:59 Uhr...

  • Seite 5: Additional Items Needed For Starting The Engine

    • Avoid skin contact and do not swallow. Read the warning labels on the container. We wish you great fun with your CARSON Dispose of empty fuel containers in an approved manner. Never model car! throw empty cans into a fire.

  • Seite 6: Tools Needed For The Assembly

    The servos will be in proper neutral position for installation. Receiver Receiver antenna Batteries for Transmitter receiver Switch Engine throttle servo Steering servo CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 6 011742_anl_304007_crt.indd 6 17.01.2008 13:22:01 Uhr 17.01.2008 13:22:01 Uhr...

  • Seite 7: Operating Elements

    The steering wheel rotates up to 35 degrees to the right or left. The throttle trigger moves up to 30% travel backwards (brake) and up to 70% forward travel. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 7 011742_anl_304007_crt.indd 7 17.01.2008 13:22:04 Uhr...
  • Seite 8 (-) terminals and recheck that bat- teries are fitted correctly. • Also make sure the batteries are fully charged. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 8 011742_anl_304007_crt.indd 8 17.01.2008 13:22:05 Uhr 17.01.2008 13:22:05 Uhr...

  • Seite 9: Chassis

    Now remove the cover and insert the rechargeable battery pack. Caution!!! When closing the cover ensure that the cable is fed out via the punched hole and not trapped. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 9 011742_anl_304007_crt.indd 9 17.01.2008 13:22:06 Uhr 17.01.2008 13:22:06 Uhr...

  • Seite 10: Check 1

    TH-Trimm in neutral, the brakes should not be set to “drag”. Adjusting the collars with a 1.5 mm hexagonal wrench will change your drag brake settings. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 10 011742_anl_304007_crt.indd 10 17.01.2008 13:22:09 Uhr 17.01.2008 13:22:09 Uhr...

  • Seite 11: Turn The Power Switch On

    The wheels are to follow the steering direction. • If the wheels operate in the opposite direction, operate the Left Right servo Reverse switch (ST). CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 11 011742_anl_304007_crt.indd 11 17.01.2008 13:22:12 Uhr 17.01.2008 13:22:12 Uhr...

  • Seite 12: How To Change Frequencies

    Crystals for both the transmitter and receiver must be matched with each other. Make sure that the crystal is fully inserted in the transmitter and receiver, not partially. Crystal CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 12 011742_anl_304007_crt.indd 12 17.01.2008 13:22:14 Uhr 17.01.2008 13:22:14 Uhr...

  • Seite 13: Motor

    Before use the foam insert should be impregnated with air filter oil spray. Running the engine Position of the levers: Operating the pump: Throttle lever Emergency switch open Choke lever closed CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 13 011742_anl_304007_crt.indd 13 17.01.2008 13:22:19 Uhr 17.01.2008 13:22:19 Uhr...

  • Seite 14: Carburettor Adjustment

    Now you can turn the full throttle adjusting screw. If the mixture seems too lean turn to the left, if it seems too rich turn to the right. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 14 011742_anl_304007_crt.indd 14 17.01.2008 13:22:19 Uhr...

  • Seite 15: Troubleshooting

    This would be punishable facts of the case. In the sewer even at low temperature with damage which cannot be foreseen. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 15 011742_anl_304007_crt.indd 15 17.01.2008 13:22:20 Uhr...

  • Seite 16: Garantiebedingungen

    Ansprüche abgeleitet werden. Garantiebedingungen Von der Garantie ausgeschlossen sind: Für dieses Produkt leistet CARSON eine Garantie von 24 • Beschädigung oder Ausfall durch Nichtbeachten der Sicher- Monaten betreffend Fehler bei der Herstellung in Bezug auf heitsanweisungen oder der Bedienungsanleitung, höhere Material und Fertigung bei normalem Gebrauch ab dem Kauf Gewalt, Unfall, fehlerhafte oder außergewöhnliche...

  • Seite 17: Lieferumfang

    Problembehandlung .............. 39 Montageanleitung ............... 73 Ersatzteile ................... 80 Schrauben ................... 87 CARSON Motor ................88 ZENOAH Motor ................91 Tuningteile ................... 95 Lieferumfang Sender Modell CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 17 011742_anl_304007_crt.indd 17 17.01.2008 13:22:21 Uhr 17.01.2008 13:22:21 Uhr...

  • Seite 18: Sicherheitsanweisungen

    • Atmosphärische Störungen können die Signale Ihres Fern- zu entfernen. steuersenders beeinflussen. • Die Elektrik des Modells ist nicht wasserdicht. Fahren Sie deshalb nicht bei Regen, Schnee, durch Pfützen oder nasses Gras. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 18 011742_anl_304007_crt.indd 18 17.01.2008 13:22:24 Uhr 17.01.2008 13:22:24 Uhr...

  • Seite 19: Zum Schluss

    Das Mischungsverhältnis des Kraftstoffs sollte 1:25 betragen. Das heißt z. B.: 5L Kraftstoff mit 200 ml 2-Takt-Öl mischen. Verwendbarer Kraftstoff: Super- oder Superplus-Benzin. Für den Sender werden 8 Stück AA Batterien/ Akkus benötigt. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 19 011742_anl_304007_crt.indd 19 17.01.2008 13:22:25 Uhr...

  • Seite 20: Für Den Zusammenbau Erforderliches Werkzeug

    Mittelstellung. Jetzt schalten Sie den Empfänger und dann den Sender aus. Die Servos sind jetzt für den Einbau genau auf Neutralstellung. Empfänger Empfängerantenne Empfängerakku Sender Ein-Aus-Schalter Gasservo Lenkservo CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 20 011742_anl_304007_crt.indd 20 17.01.2008 13:22:26 Uhr 17.01.2008 13:22:26 Uhr...

  • Seite 21: Bedienelemente

    Das Steuerrad lässt sich jeweils um 35° nach rechts und links drehen. Der Gas/Bremshebel wird zum Bremsen nach vorne (30% des Hebelweges) und zum Beschleunigen (70% des Hebelweges) nach hinten bewegt. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 21 011742_anl_304007_crt.indd 21 17.01.2008 13:22:29 Uhr 17.01.2008 13:22:29 Uhr...
  • Seite 22 Anzeige nicht korrekt funk- tioniert. Überprüfen Sie auch den korrekten Einbau der Batterien. • Stellen Sie zudem sicher, dass die Batterien/ Akkus vollständig geladen sind. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 22 011742_anl_304007_crt.indd 22 17.01.2008 13:22:29 Uhr 17.01.2008 13:22:29 Uhr...

  • Seite 23: Chassis

    Nun kann der Deckel abgenommen werden und der Akkupack eingelegt werden. Vorsicht!!! Bitte beim Verschliessen darauf achten, das die Kabel durch die ausgestanzte Öffnung nach aussen gelegt werden und nicht gequetscht sind. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 23 011742_anl_304007_crt.indd 23 17.01.2008 13:22:30 Uhr 17.01.2008 13:22:30 Uhr...

  • Seite 24: Funktionstest

    Position zu bringen. In der Neutral- Bild 3 position sollten die Bremsen nicht schleifen. Die Einstellung erfolgt mit einem 1,5 mm - Inbusschlüssel über einen Stellring am Bremsgestänge. TH-Trimm CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 24 011742_anl_304007_crt.indd 24 17.01.2008 13:22:33 Uhr 17.01.2008 13:22:33 Uhr...

  • Seite 25: Einschalten Der Rc-Anlage

    Servo-Reverse Schalter (ST in Position REV). • Zum Regeln der Fahrgeschwindigkeit betätigen Sie den Gas/ Bremshebel - nach hinten (Vorwärtsfahrt, Gas geben) bzw. - nach vorne (Bremsen). CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 25 011742_anl_304007_crt.indd 25 17.01.2008 13:22:35 Uhr 17.01.2008 13:22:35 Uhr...

  • Seite 26: Wechseln Der Sendefrequenz

    Austauschen des Steckquarzes auf der Senderrückseite. Sender- und Empfänger quarz müssen exakt aufeinander abgestimmt sein. Stellen Sie sicher, dass der Quarz vollständig eingesteckt ist und fest sitzt. Senderquarz CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 26 011742_anl_304007_crt.indd 26 17.01.2008 13:22:36 Uhr 17.01.2008 13:22:36 Uhr...

  • Seite 27: Motor

    öfter gewechselt bzw. gereinigt werden. Schaum- stoff-Einsätze vor Gebrauch mit Luftfilteröl einsprühen. Betreiben des Motors Lage der Hebel: Betätigen der Pumpe: Gashebel Not-Aus-Schalter offen Choke-Hebel geschlossen CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 27 011742_anl_304007_crt.indd 27 17.01.2008 13:22:37 Uhr 17.01.2008 13:22:37 Uhr...

  • Seite 28: Starten Des Kalten Motors

    Motor bei. Nun können Sie an der Vollast-Gemischschraube 2 bei zu mage-rem Gemisch nach links bzw. bei zu fettem Gemisch nach rechts drehen. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 28 011742_anl_304007_crt.indd 28 17.01.2008 13:22:38 Uhr 17.01.2008 13:22:38 Uhr...

  • Seite 29: Fehlende Leistung Oder Unrunder Lauf

    Explosions-Gefahr durch Selbstentzündung auch bei Raum- irgendwo weggeschüttet werden! Dies wäre ein strafbarer Tat- temperatur mit nicht absehbaren Folgen. bestand. Zudem besteht in der Kanalisation eine extrem hohe CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 29 011742_anl_304007_crt.indd 29 17.01.2008 13:22:39 Uhr...

  • Seite 30: Conditions De Garantie

    à un tiers avec la voiture. Conditions de garantie La garantie ne couvre pas: CARSON vous garantit pour 24 mois à partir de la date d‘achat • tout dommage ou défaillance causé par force majeure, (pièces justificatives à l‘appui) que la voiture est exempte de abus, accident, utilisation abusive, erronée ou anormale, non...

  • Seite 31: Périmètre De Livraison

    Assemblage ................73 Pièces détachées ............... 80 Vis ....................87 Moteur CARSON ................ 88 Moteur ZENOAH ................. 91 Pièces tuning ................95 Périmètre de livraison Emetteur Modèle CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 31 011742_anl_304007_crt.indd 31 17.01.2008 13:22:40 Uhr 17.01.2008 13:22:40 Uhr...

  • Seite 32: Consignes De Sécurité

    Une voiture radiocommandée peut provoquer des dommages et des blessures si elle n‘est pas conduite de manière contrôlée, l‘utilisateur est responsable de sa conduite. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 32 011742_anl_304007_crt.indd 32 17.01.2008 13:22:42 Uhr 17.01.2008 13:22:42 Uhr...
  • Seite 33 • Stocker dans un lieu bien ventilé et à l‘abri de l’humidité. Nous vous souhaitons beaucoup de plaisir • Le carburant est extrêmement inflammable. Le tenir éloigné avec votre modèle réduit CARSON ! de toute source de chaleur, de flammes nues, d’équipements électriques et de batteries. Ne pas fumer à proximité.

  • Seite 34: Articles Nécessaires Au Démarrage Du Moteur

    : 5 l de carburant avec 200 ml d‘huile pour 2 temps. Carburant préconisé : Essence super ou super plus. L‘émetteur utilise 8 piles ou batteries AA. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 34 011742_anl_304007_crt.indd 34 17.01.2008 13:22:43 Uhr...

  • Seite 35: Outils Nécessaires Au Montage De La Voiture

    Récepteur Antenne du récepteur Batterie du Emetteur récepteur Interrupteur Servo des gaz Servo de direction CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 35 011742_anl_304007_crt.indd 35 17.01.2008 13:22:44 Uhr 17.01.2008 13:22:44 Uhr...

  • Seite 36: Eléments De Commande

    Le volant de direction tourne de 35° à droite et à gauche. Le réglage des gaz se déplace de 30% en arrière (freinage) et de 70% en avant. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 36 011742_anl_304007_crt.indd 36 17.01.2008 13:22:47 Uhr...
  • Seite 37 (-) et revérifier que les batteries sont positionnées cor- rectement. • Vérifier également que les batteries sont parfaitement chargées. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 37 011742_anl_304007_crt.indd 37 17.01.2008 13:22:47 Uhr 17.01.2008 13:22:47 Uhr...

  • Seite 38: Châssis

    Retirer ensuite le couvercle et monter la batterie. Attention !!! Veiller lors de la fermeture que les câbles vont bien vers l‘extérieur à travers l‘ouverture poinçonnée et ne sont pas coincés. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 38 011742_anl_304007_crt.indd 38 17.01.2008 13:22:48 Uhr 17.01.2008 13:22:48 Uhr...

  • Seite 39: Problembehandlung

    TH-Trimm garnitures de frein ne doivent pas être en contact. Ajuster la position des bagues d’arrêt sur la direction avec la clé de 1,5 mm. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 39 011742_anl_304007_crt.indd 39 17.01.2008 13:22:51 Uhr 17.01.2008 13:22:51 Uhr...

  • Seite 40: Allumer L'émetteur

    Les roues doivent suivre le sens de rotation du volant. • Si les roues tournent dans l‘autre sens, actionner le Gauche Droite commutateur d‘inversion (ST). CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 40 011742_anl_304007_crt.indd 40 17.01.2008 13:22:53 Uhr 17.01.2008 13:22:53 Uhr...

  • Seite 41: Changer Les Fréquences

    Les quartz de l‘émetteur et du récepteur doivent être en correspondance. Bien vérifier que les quartz sont bien entière- ment enfoncés dans leurs logements respectifs. Quartz CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 41 011742_anl_304007_crt.indd 41 17.01.2008 13:22:54 Uhr 17.01.2008 13:22:54 Uhr...

  • Seite 42: Moteur

    à air. Manoeuvrer, démarrer et faire fonctionner le moteur Positions des leviers: Commander la pompe: Levier des gaz Interupteur de secours ouvert Levier de choke fermé CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 42 011742_anl_304007_crt.indd 42 17.01.2008 13:22:55 Uhr 17.01.2008 13:22:55 Uhr...

  • Seite 43: Mise En Marche Du Moteur

    Maintenant vous pouvez tourner la vis de mélange 2 en cas de mélange maigre vers le côte gauche ou en cas de mélange trop gras vers le côte droit. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 43 011742_anl_304007_crt.indd 43 17.01.2008 13:22:56 Uhr...

  • Seite 44: Pannes

    ! Ceci est une action condamnable. De peut s‘enflammer seul, même en température ambiante. plus il y a un grand danger d‘explosion dans la canalisation CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 44 011742_anl_304007_crt.indd 44 17.01.2008 13:22:56 Uhr...

  • Seite 45: Condiciones De La Garantía

    • Cualquier reparación no efectuada por un servicio de prueba de adquisición a cualquier tienda autorizada CARSON. reparaciones autorizado CARSON; CARSON podrá a su elección y salvo que las leyes dispongan • Consumibles como fusibles o baterías; otra cosa: • Daños estéticos;...

  • Seite 46: Contenido Del Kit

    Montaje ..................73 Recambios .................. 80 Tornillos ..................87 CARSON motor ................88 ZENOAH motor ................91 Piezas opcionales ..............95 Contenido del kit Emisora Modelo CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 46 011742_anl_304007_crt.indd 46 17.01.2008 13:22:57 Uhr 17.01.2008 13:22:57 Uhr...

  • Seite 47: Precauciones De Seguridad

    CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 47 011742_anl_304007_crt.indd 47 17.01.2008 13:23:00 Uhr 17.01.2008 13:23:00 Uhr...
  • Seite 48 Evite el contacto con la piel y no lo inhale. Lea las etiquetas de advertencia del bote. Deshágase de los botes vacíos del modo legalmente estipu- lado. Nunca tire botes vacíos al fuego. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 48 011742_anl_304007_crt.indd 48 17.01.2008 13:23:00 Uhr...

  • Seite 49: Artículos Adicionales Necesarios Para El Arranque Del Motor

    Es decir, por ejemplo: mezclar 5L de combustible con 200 ml de aceite de dos tiempos. Combustible utilizable: Combustible Súper o Súper plus. Para la emisora necesitará 8 baterías AA Alcalinas o recargables. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 49 011742_anl_304007_crt.indd 49 17.01.2008 13:23:01 Uhr 17.01.2008 13:23:01 Uhr...

  • Seite 50: Herramientas Necesarias Para El Montaje

    Los servos estarán ahora en la posición neutra requerida para su instalación. Empfänger Antena de receptor Baterias de Elementos receptor de control Interruptor Servo de acelerador Servo de dirección CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 50 011742_anl_304007_crt.indd 50 17.01.2008 13:23:01 Uhr 17.01.2008 13:23:01 Uhr...

  • Seite 51: Vista Externa De La Emisora

    El volante de dirección hasta 35 grados hacia izquierda/ derecha. Gatillo de acelerador El gatillo de acelerador se mueve hasta 3 grados hacia atrás y 70 grados hacia adelante. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 51 011742_anl_304007_crt.indd 51 17.01.2008 13:23:04 Uhr 17.01.2008 13:23:04 Uhr...

  • Seite 52: Instalación De La Batería

    (-) y asegúrese que las baterías están correcta- mente instaladas. • Asegúrese también que las baterías estén completamente cargadas. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 52 011742_anl_304007_crt.indd 52 17.01.2008 13:23:05 Uhr 17.01.2008 13:23:05 Uhr...

  • Seite 53: Chasis

    ¡¡¡Cuidado!!! Al cerrar, cerciorarse de que los cables estén colocados hacia fuera a través del orificio perforado y que no se encuentren aprisionados. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 53 011742_anl_304007_crt.indd 53 17.01.2008 13:23:05 Uhr 17.01.2008 13:23:05 Uhr...

  • Seite 54: Probando 1

    Cuando esté en neutro, los frenos no deberían quedar ajustados para estar accionados. Ajustando los prisioneros del varillaje con una llave allen de 1,5mm podrá cambiar los reglajes del freno. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 54 011742_anl_304007_crt.indd 54 17.01.2008 13:23:08 Uhr...

  • Seite 55: Conecte La Emisora

    (ST en posición REV) Izquierda Derecha • Para regular la velocidad presione el gatillo (conduciendo hacia delante, para ganar velocidad) o empújelo (frenos). CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 55 011742_anl_304007_crt.indd 55 17.01.2008 13:23:10 Uhr 17.01.2008 13:23:10 Uhr...

  • Seite 56: Cómo Cambiar Frecuencias

    Los cristales de la emisora y el receptor deben coincidir uno con el otro. Asegúrese que el cristal está completamente introducido en la emisora y el receptor, no parcialmente. Cristal CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 56 011742_anl_304007_crt.indd 56 17.01.2008 13:23:11 Uhr 17.01.2008 13:23:11 Uhr...

  • Seite 57: Motor

    Manejo, arranque y operativa del motor Posición de las palancas: Operativa del cebador: Palanca del acelerador Interruptor de emergencia abierto Palanca del aire cerrado CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 57 011742_anl_304007_crt.indd 57 17.01.2008 13:23:12 Uhr 17.01.2008 13:23:12 Uhr...
  • Seite 58 Ahora puedes ajustar la aguja de altas 2. Si la mezcla parece demasiado rica, gire a la derecha, si parece demasiado pobre, gire a la izquierda. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 58 011742_anl_304007_crt.indd 58 17.01.2008 13:23:13 Uhr...

  • Seite 59: Guía De Problemas

    (inodoro) o en cualquier otro lado. Estos serían actos temperaturas, causando daños impredecibles. castigables dado el caso. En el alcantarillado existe un extremo CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 59 011742_anl_304007_crt.indd 59 17.01.2008 13:23:13 Uhr...

  • Seite 60: Condizioni Di Garanzia

    Dalla garanzia sono esclusi: Danni o guasti causati da eventi naturali, normale usura, abusi, Questo prodotto è garantito da CARSON, da difetti di fabbrica- incidenti, utilizzo non corretto, inosservanza delle istruzioni, zione nei materiali e lavorazioni, riscontrati nel normale utilizzo montaggio non corretto, imperizia dell’utilizzatore, mancanza...

  • Seite 61: Contenuti Del Kit

    Montaggio ................... 73 Ricambi ..................80 Viti ....................87 Motore CARSON ................ 88 Motore ZENOAH ................. 91 Parti speciali ................95 Contenuti del kit Trasmettitore Modello CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 61 011742_anl_304007_crt.indd 61 17.01.2008 13:23:14 Uhr 17.01.2008 13:23:14 Uhr...

  • Seite 62: Misure Di Sicurezza

    Tenete il vostro modello lontano da cavi di alta tensione o antenne radio. • Non usare mai il modello durante temporali con fulmini. Potrebbero causare malfunzionamenti elettrici – Non usare il modello in zone umide. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 62 011742_anl_304007_crt.indd 62 17.01.2008 13:23:17 Uhr 17.01.2008 13:23:17 Uhr...

  • Seite 63: Articoli Necessari Non Compresi Per La Messa In Moto Del Modello

    Questo significa per esempio: 5l di carburante miscelare con 200ml olio-2-fase. Carburante da utilizzare: Super- o Benzina Superplus Per la trasmittente necessitano 8 batterie AA Stilo a secco o ricaricabili. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 63 011742_anl_304007_crt.indd 63 17.01.2008 13:23:17 Uhr 17.01.2008 13:23:17 Uhr...

  • Seite 64: Utensili Necessari Al Montaggio Del Modello

    Regolare i trims in posizione centrale e spegnere la ricevente. I servi saranno ora regolati al centro e pronti per l’installazione. Ricevente Antenna ricevente Batteria ricevente Trasmittente Interruttore Servo gas/freno Servo sterzo CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 64 011742_anl_304007_crt.indd 64 17.01.2008 13:23:18 Uhr 17.01.2008 13:23:18 Uhr...

  • Seite 65: Descrizione Del Trasmettitore

    Il volantino dello sterzo ruota sia a destra che a sinistra di 35 gradi. Grilletto acceleratore Il grilletto acceleratore ha un movimento di 30 gradi indietro e di 70 gradi in avanti. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 65 011742_anl_304007_crt.indd 65 17.01.2008 13:23:21 Uhr 17.01.2008 13:23:21 Uhr...

  • Seite 66: Inversione Servi

    (-) e ricontrollare che le batterie siano posi- zionate correttamente. • Assicurarsi inoltre che le batterie siano cariche. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 66 011742_anl_304007_crt.indd 66 17.01.2008 13:23:22 Uhr 17.01.2008 13:23:22 Uhr...

  • Seite 67: Telaio

    Adesso si può togliere il coperchio e inserire l‘accumulatore. Attenzione!!! Cortesemente fare attenzione durante la chiusura, che i cavi vengano posizionate nel foro prestampato e che non siano schiacciate. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 67 011742_anl_304007_crt.indd 67 17.01.2008 13:23:23 Uhr 17.01.2008 13:23:23 Uhr...

  • Seite 68: Controlli

    • L’interruttore della ricevente è dentro la scatola di protezione. • Inserire l’antenna della ricevente nell’apposita guaina flessibile (vedi pagina 74). • Montate la carrozzeria e fissatela con le clips in dotazione. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 68 011742_anl_304007_crt.indd 68 17.01.2008 13:23:25 Uhr 17.01.2008 13:23:25 Uhr...

  • Seite 69: Come Controllare Il Vostro Modello

    Assicurarsi che i quarzi del trasmettitore e della ricevente siano della stessa frequenza. Quarzo CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 69 011742_anl_304007_crt.indd 69 17.01.2008 13:23:29 Uhr 17.01.2008 13:23:29 Uhr...

  • Seite 70: Motore

    L’inserti di resina prima dell’uso spruzzarle con l’olio del depuratore. Azionare il motore Posizione delle leve: Azionamento della pompa: Leva dell’acceleratore Aperto Leva-farfalla di avviamento Chiuso CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 70 011742_anl_304007_crt.indd 70 17.01.2008 13:23:31 Uhr 17.01.2008 13:23:31 Uhr...
  • Seite 71 Adesso potete girare alla vite miscela-pieno carico 2 con poca miscela a sinistra rispettivamente con una miscela grassa a destra. CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 71 011742_anl_304007_crt.indd 71 17.01.2008 13:23:31 Uhr 17.01.2008 13:23:31 Uhr...

  • Seite 72: Possibili Problemi

    Questo fosse un reato. Inoltre nella conseguenze non prevedibili. fognatura consiste un pericolo alto di esplosione tramite 72 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 72 011742_anl_304007_crt.indd 72 17.01.2008 13:23:32 Uhr...

  • Seite 73: Assembly

    Fett • Graisse Grasa • Grease Silicon Oil Silikonöl Huile silcone Aceite de silicona Silicon Oil Plain head self-tp. screw 4.2x16 mm Schneidsenkschaube Vis noyée traudeuse CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 73 011742_anl_304007_crt.indd 73 17.01.2008 13:23:32 Uhr 17.01.2008 13:23:32 Uhr...
  • Seite 74 Self-tapping screw 3x12 mm • Instalación del Schneidschaube receptor y la batería Vis traudeuse • Montaggio della ricevente e batteria Self-tapping screw 3x12 mm Schneidschaube Vis traudeuse 74 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 74 011742_anl_304007_crt.indd 74 17.01.2008 13:23:33 Uhr 17.01.2008 13:23:33 Uhr...
  • Seite 75 Set collar frein Stellring baque d'arrêt Nylon lock nut M3 Sicherungsmutter M3 écrou de blocage M3 Sset collar Stellring baque d'arrêt 32419 305148 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 75 011742_anl_304007_crt.indd 75 17.01.2008 13:23:34 Uhr 17.01.2008 13:23:34 Uhr...
  • Seite 76 écrou de blocage Self-tp. screw 12x3mm 32579 32572 Schneidschaube Kit: 32578 Vis traudeuse Tuning: Servo saver Alu 306047 Alu Servosaver Innerhex.p.h.. screw M4x16 Innenn.Senkschaube Vis noyée 76 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 76 011742_anl_304007_crt.indd 76 17.01.2008 13:23:35 Uhr 17.01.2008 13:23:35 Uhr...
  • Seite 77 Upper bearer for Lower bearer for Bearing plate rear 306043 spring 306058 damper 306059 damper 306060 Alu Hinterachsbock Alu Federteller Alu Dämpferbef. oben Alu Dämpferbef. unten CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 77 011742_anl_304007_crt.indd 77 17.01.2008 13:23:36 Uhr 17.01.2008 13:23:36 Uhr...
  • Seite 78 Rear gear bearer Alu 306051 Diff gear housing Alu 306053 Rear poling board 306048 Alu Achsschenkel Alu Hinterachsbock Alu Diff. Gehäuse Alu Dämpferbrücke hinten 78 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 78 011742_anl_304007_crt.indd 78 17.01.2008 13:23:39 Uhr 17.01.2008 13:23:39 Uhr...
  • Seite 79 Vis hexagon int. M4 nylon lock nut Sicherungsmutter 305154 Écrou de blocage 4.2x25mm 305157 M4x20 305156 Plain head self-tp. screw 4.2x16 mm Schneidsenkschaube Vis noyée traudeuse CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 79 011742_anl_304007_crt.indd 79 17.01.2008 13:23:41 Uhr 17.01.2008 13:23:41 Uhr...

  • Seite 80: Spare Parts

    Achsschenkel hinten li + re Spurhebel li + re 11393 32409 32418 10x Body pins 8x Ball end B Diff. gear box 10x Karosseriesplinte 8x Kugelkopf B Differenzialgehäuse 80 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 80 011742_anl_304007_crt.indd 80 17.01.2008 13:23:42 Uhr 17.01.2008 13:23:42 Uhr...
  • Seite 81 5x Plain head srew TPF 4x8 5x In. hex. grub screw ISO 4x4 4x Ball end B ø10 5x Senkschraube 5x Madenschraube sechskant 4x Gelenkkugeln CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 81 011742_anl_304007_crt.indd 81 17.01.2008 13:23:49 Uhr 17.01.2008 13:23:49 Uhr...
  • Seite 82 Bremsmitnehmer 5x Stellring 32455 32470 32480 2x Diff. driving gearwheel Brake rod & fuel pipe Bearing bushing 2x Diff. Antriebskegelritzel Bremsgestänge + Krftstschl. Lagerbuchse 82 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 82 011742_anl_304007_crt.indd 82 17.01.2008 13:23:58 Uhr 17.01.2008 13:23:58 Uhr...
  • Seite 83 4x Unteres Dämpferauge 2x Dämpferzylinder kurz 32498 32551 305157 4x Shaft front suspension 4x Damper adjusting ring Tapping screw 4.2x16 4x Querlenkerachse vorne 4x Dämpfer-Einstellring Schneidschraube CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 83 011742_anl_304007_crt.indd 83 17.01.2008 13:24:05 Uhr 17.01.2008 13:24:05 Uhr...
  • Seite 84 2x Querlenker vorn und rechts 32569 305001 305009 2x Brake disk Car shed B 2x Rear upper susp. arm 2x Bremsscheibe Überrollbügel B 2x Querlenker hinten oben 84 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 84 011742_anl_304007_crt.indd 84 17.01.2008 13:24:13 Uhr 17.01.2008 13:24:13 Uhr...
  • Seite 85 2x Rear damper complete 2x Tires and rims 5x Schrauben 2x Dämpfer komplett hinten 2x Reifen und Felgen 305022 305034 5x Srews M5x25 Connecting rod 5x Schrauben Gewindestange CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 85 011742_anl_304007_crt.indd 85 17.01.2008 13:24:17 Uhr 17.01.2008 13:24:17 Uhr...
  • Seite 86 908055 Silicon Oil 50 ml 7000 Chassisplatte 32419 Side guards Schweller 32451 2x Gear 2x Antriebsritzel 305135 Seal set shock absorber 1:5/1:6 Dichtungsset Stossdämpfer 86 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 86 011742_anl_304007_crt.indd 86 17.01.2008 13:24:22 Uhr 17.01.2008 13:24:22 Uhr...

  • Seite 87: Screws

    Set viti 2 M3x20 M3x12 M4x8 x5 4.2x2 mm 4.2x25mm ISO4x8 M4x30 M4x16 4.2x16 mm M6x16 M4x43 TBP 3x12 M4x25 M5x30 M5x30 M5x41 M4x20 M5x10 M5x25 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 87 011742_anl_304007_crt.indd 87 17.01.2008 13:24:33 Uhr 17.01.2008 13:24:33 Uhr...

  • Seite 88: Carson Motor

    • 2-Takt CARSON Benzinmotor 23 cm • Moteur CARSON 23 cm à deux temps • Motor de gasolina CARSON de 2 tiempos 23 cm • Motore a benzina CARSON a 2-tempi 23 cm 88 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 88 011742_anl_304007_crt.indd 88 17.01.2008 13:24:34 Uhr...
  • Seite 89 23 cm CARSON Motor • Motor • Moteur • Motor • Motore Descripción Descrizione Art.-Nr. Description Bezeichnung Description 32603 Cylinder head screw Zylinderkopfschr. M5x22 Vis de fix. culasse M5x22 Tornillo de culata M5x22 Bullone di fissaggio nella M5x22 testata M5x22...
  • Seite 90 Tornillo de la caja del embrague Vite a scatola M5x16 M5x16 M5x16 903236 Cover of fan Gebläsedeckel Couvercle de boîtier Cubierta del ventilador Coperchio di ventilazione 90 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 90 011742_anl_304007_crt.indd 90 17.01.2008 13:24:43 Uhr 17.01.2008 13:24:43 Uhr...

  • Seite 91: Zenoah Motor

    23 cm ZENOAH Motor • Motor • Moteur • Motor • Motore Art.-Nr. 32641 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 91 011742_anl_304007_crt.indd 91 17.01.2008 13:24:44 Uhr 17.01.2008 13:24:44 Uhr...
  • Seite 92 Démarreur à tirette A Estárter manual de cable A Comando flessibile di avviamento A 32649 Spiral spring Spiralfeder Ressort à hélice Resorte espiral Molla a spirale 92 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 92 011742_anl_304007_crt.indd 92 17.01.2008 13:24:47 Uhr 17.01.2008 13:24:47 Uhr...
  • Seite 93 Ring Ring Anneau Anillo Anello 32696 Plug Stopfen Bouchon Enchufe Tappo 32698 Choke lever Chokehebel Levier de starter Palanca de arranque Manetta farfalla di avviamento CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 93 011742_anl_304007_crt.indd 93 17.01.2008 13:24:48 Uhr 17.01.2008 13:24:48 Uhr...
  • Seite 94 32728 Spark plug Zündkerze Bougie Bujía Candela di accensione 32729 Spring Feder Ressort Muelle Molla 32730 Spark plug Zündkerze Bougie Bujía Candela di accensione 94 CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 94 011742_anl_304007_crt.indd 94 17.01.2008 13:24:48 Uhr 17.01.2008 13:24:48 Uhr...

  • Seite 95: Tuning Parts

    Linker Motorträger Alu Spurhebel li + re 306043 306058 32418 Bearing plate rear Alu 4x Fixing bearer for spring Alu Alu Hinterachsbock klein 4x Alu Federteller CRT CARSON Race Truck 304007 011742_anl_304007_crt.indd 95 011742_anl_304007_crt.indd 95 17.01.2008 13:24:49 Uhr 17.01.2008 13:24:49 Uhr...

  • Seite 96: Service-Hotline

    For Germany: Service-Hotline: Mo - Do 8.00 – 17.00 Uhr 8.00 – 14.30 Uhr 01805–73 33 00 12 ct/min CARSON-Model Sport Abt. Service Mittlere Motsch 9 96515 Sonneberg CARSON Race Truck manual Betriebsanleitung 305153 CARSON-Model Sport Werkstraße 1 • D-90765 Fürth / Germany www.carson-modelsport.de...
