Siko MSA111 Benutzerinformation Seite 2

Nun kann über die restliche Länge die Schutzfolie
unter gleichzeitigem Andruck des Bandes, seitlich
herausgezogen werden. (Als Andruckhilfe kann z.B.
eine Tapetenandrückwalze verwendet werden.)

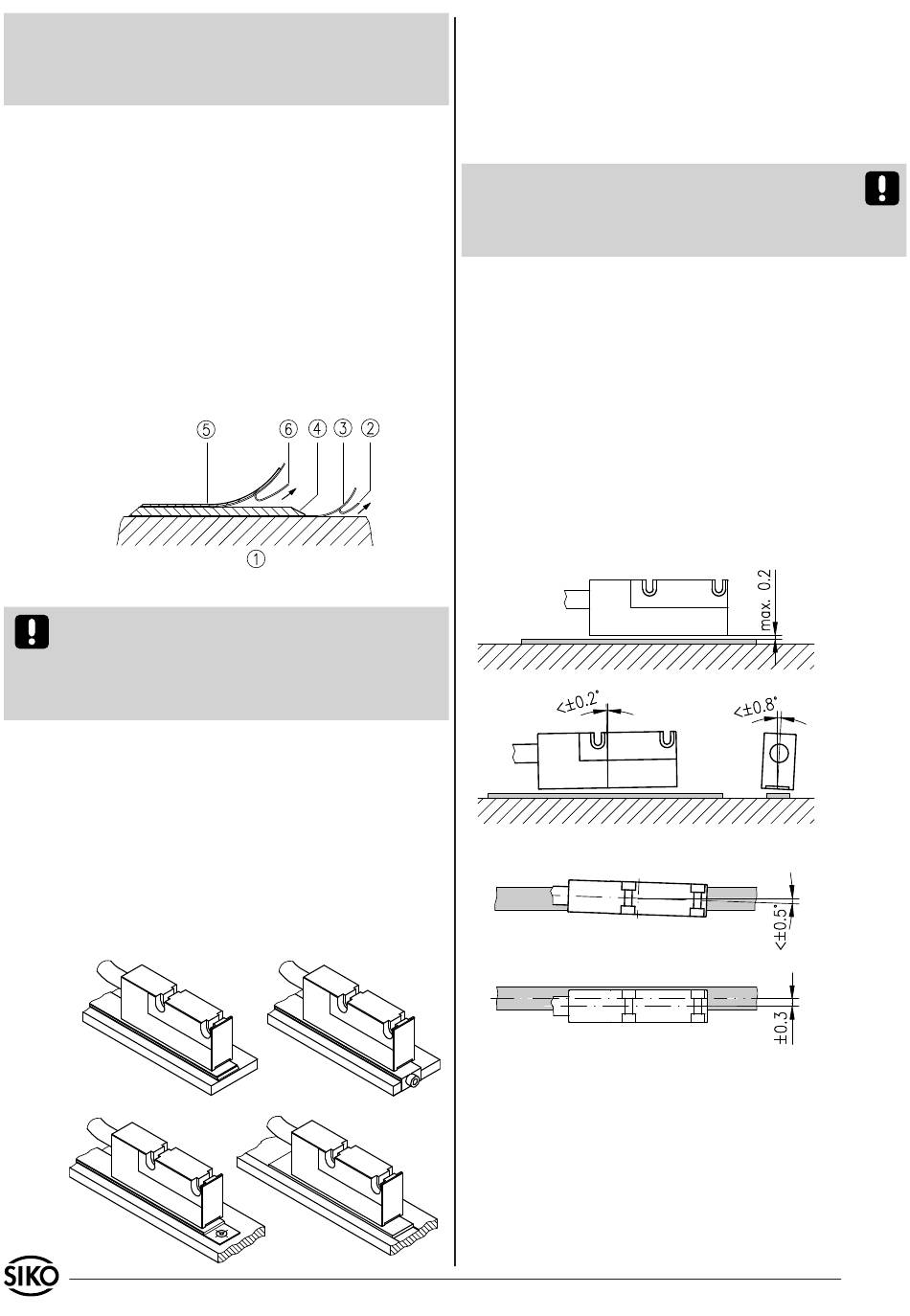

Montageschritte (Abb. 2)
• Befestigungsfläche (1) sorgfältig reinigen.
• Am Magnetband die Schutzfolie (2) des Klebe-
bandes (3) entfernen.
• Magnetband (4) unter Berücksichtigung der
Abgleichrichtung aufkleben.
• Magnetbandoberfläche sorgfältig reinigen.
• Am Abdeckband (5) die Schutzfolie (6) des Kle-
bebandes entfernen.
• Abdeckband aufkleben (an beiden Enden leicht
überlappen lassen).
• Die überlappenden Enden des Abdeckbandes gegen
Ablösen sichern.
Abb. 2: Montage Magnetband
Achtung! Die Beeinflussung durch magnetische
Felder ist zu vermeiden. Insbesondere dürfen kei-
ne Magnetfelder (z.B. Haftmagnete oder andere
Dauermagnete) in direkten Kontakt mit dem Ma-
gnetband geraten.
Montagebeispiele
Die einfache Montageart, durch angeschrägtes
Schutzband (Abb. 3), ist nur in sehr geschützter Um-
gebung zu empfehlen. Bei ungeschützter Umgebung
besteht Abschälgefahr. In solchen Fällen sind Monta-
gearten, wie in Abb. 4 und 5 gezeigt, geeigneter.
Den optimalen Schutz bietet die Montage in einer
Nut (Abb.6), die so tief sein sollte, dass das Magnet-
band vollständig darin eingebettet werden kann.
Abb. 3
Abb. 5
2 MSA111, MBA111
Montage Sensor
Der Magnetsensor muss unter Berücksichtigung
der Abgleichrichtung montiert werden. Die Pfeil-
richtung des Sensoraufdruckes muss mit der Pfeil-
richtung des Bandaufdruckes übereinstimmen.
(siehe Abb. 1)
Achtung! Sobald das Abdeckband aufgebracht
wurde, ist der Bandaufdruck nicht mehr sichtbar.
Es wird empfohlen, das Abdeckband entsprechend
zu markieren.
Die Lage des Sensors zum Magnetband ist genau
definiert. Bei der Montage ist insbesondere zu be-
achten, dass über die gesamte Messstrecke zwi-
schen Band und Sensor ein Luftspalt eingehalten
wird, unabhängig ob das Band oder der Sensor
bewegt wird (Abb. 7). Als Montagehilfe kann die
beiliegende Abstandslehre verwendet werden.
Größere Montageabeichungen können zu Messfeh-
lern führen.
Bei Verwendung eines Abdeckbandes reduziert
sich der eff. Abstand um die Dicke des Abdeck-
bandes inkl. Klebefilm.
Abb. 7: Montagetoleranzen, Maße in mm
Abb. 4
Die aufgeschobene Schelle zur Kabelbefestigung
wird für die optimale Sensormontage benötigt und
muss nah am Sensor montiert werden.
Die montierten Ferrithülsen optimieren die Stö-
reinflüsse. Diese müssen nahe am Sensor und Ste-
cker montiert werden.
Abb. 6
Datum 10.12.2007 Art.Nr. 83406 Änd. Stand 334/07
