6

INSTALACJA

6.1
WYMIARY MONTAŻOWE
Flansza montażowa jest przystosowana zarówno do montażu w poziomych, jak i pionowych rurociągach.
Wymiar montażowy CLEAR 2.0
A: Długość montażowa ze śrubunkami
A: Długość montażowa bez śrubunków
B: Szerokość urządzenia
C: Wysokość powyżej środka rury
D: Wysokość poniżej środka rury
E: Głębokość montażowa do środka rury
F: Środek przyłącza odpływowego do środka rury
G: Wymiar przyłącza odpływu
G1: Wymiar przyłącza odpływu (alternatywnie)
Wszystkie wymiary w [mm]

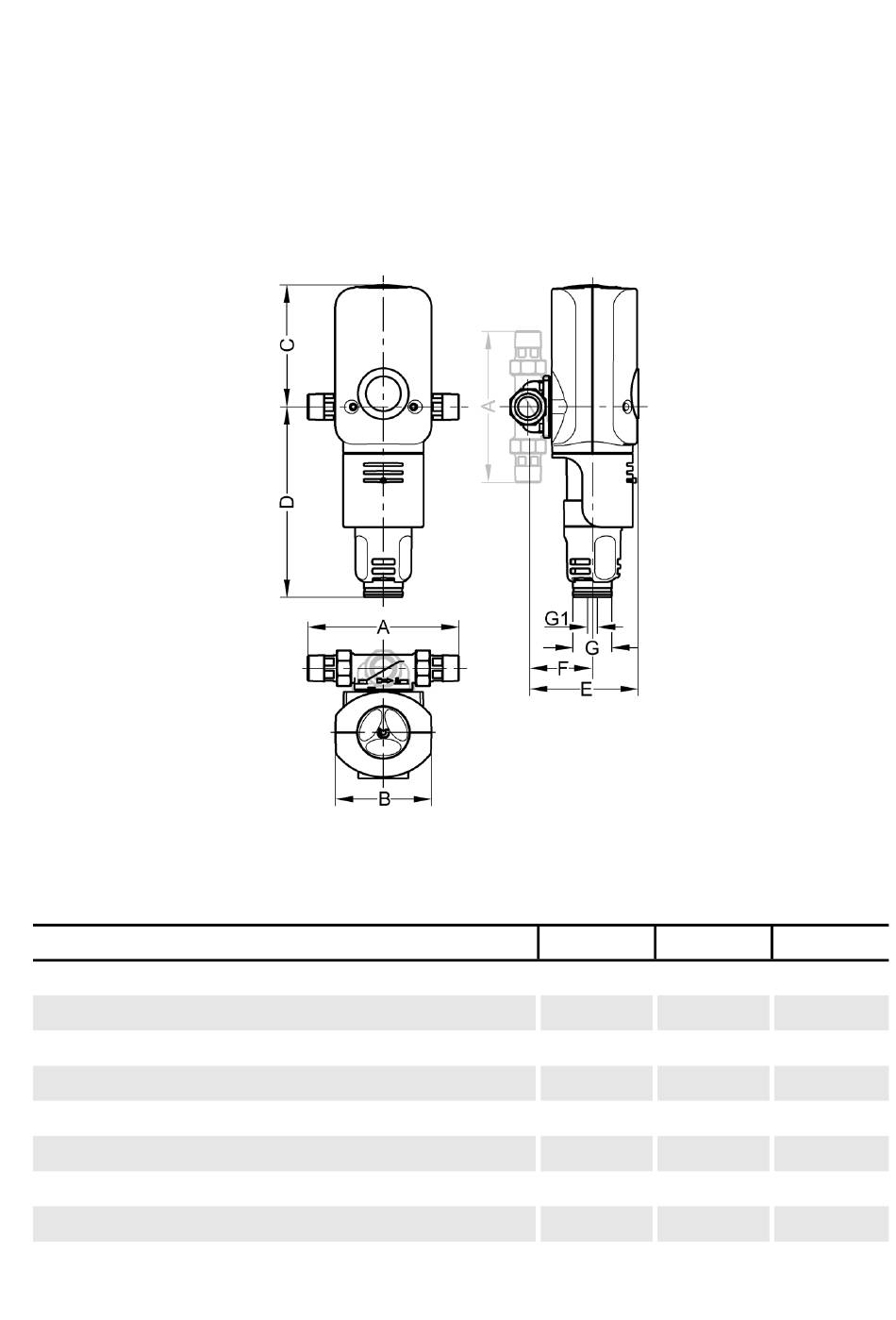

Rys. 3: Wymiary montażowe
RD ¾" RD 1"
180 195
100 100
124 124
158 158
246 246
143 143
83 83
50 50
13 13
63
RD 1¼"
230
110
124
158
246
148
88
50
13
