Einbau; Einbaumasse - Conel CLEAR 2.0 RD Montage- Und Betriebsanleitung

6

EINBAU

6.1

EINBAUMASSE

Montage des Einbaudrehflanschs in horizontale oder vertikale Rohrleitungen möglich.
Einbaumaß
A: Einbaulänge mit Verschraubungen
A: Einbaulänge ohne Verschraubungen
B: Gerätebreite
C: Höhe oberhalb Rohrmitte
D: Höhe unterhalb Rohrmitte
E: Tiefe bis Rohrmitte
F: Abwasseranschlussmitte bis Rohrmitte 83
G: Nennweite Abwasser
G1: Nennweite Abwasser (alternativ)
Alle Maße in [mm]

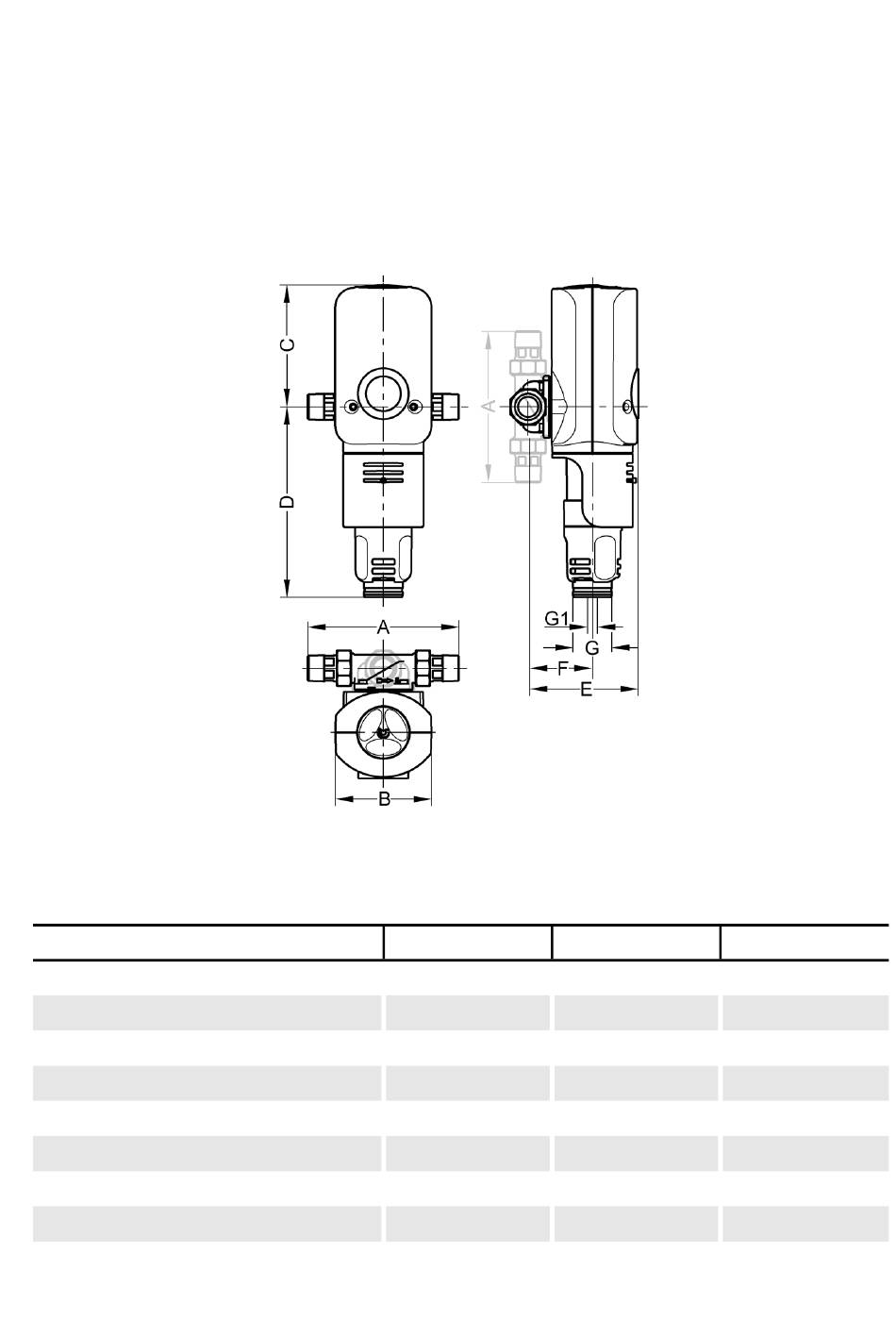

Abb. 3: Einbaumaße
CLEAR 2.0 RD ¾"
180
100
124
158
246
143
50
13
CLEAR 2.0 RD 1" CLEAR 2.0 RD 1¼"
195 230
100 110
124 124
158 158
246 246
143 148
83 88
50 50
13 13
