BETRIEB
7.1
FUNKTIONSBESCHREIBUNG
Handrad des Druckminderers
(Betätigung siehe Kapitel 7.5
„DRUCKEINSTELLUNG")
Nachdruckmanometer
Zugang zu
Befestigungsschrauben
Anzeigeschieber für
nächsten Rückspültermin
Handrad zur
Rückspülbetätigung
(siehe Kapitel 7.3
„RÜCKSPÜLUNG")
Durch den Einbaudrehflansch strömt das ungefilterte Wasser in die Hauswasserstation. Das Wasser
strömt durch den Feinfilter von außen nach innen. Der gefilterte Schmutz bleibt am Siebgewebe des Fein-
filters hängen. Der anhaftende Schmutz ist von außen durch die transparente Filterglocke sichtbar. Die
Blende der Filterglocke dient im geschlossenen Zustand als UV-Schutz. Das gefilterte Wasser strömt wei-
ter in den Druckminderer. Der eingestellte Nachdruck ist am Manometer ablesbar. Anschließend verlässt
das gefilterte Wasser die Hauswasserstation über den Einbaudrehflansch.

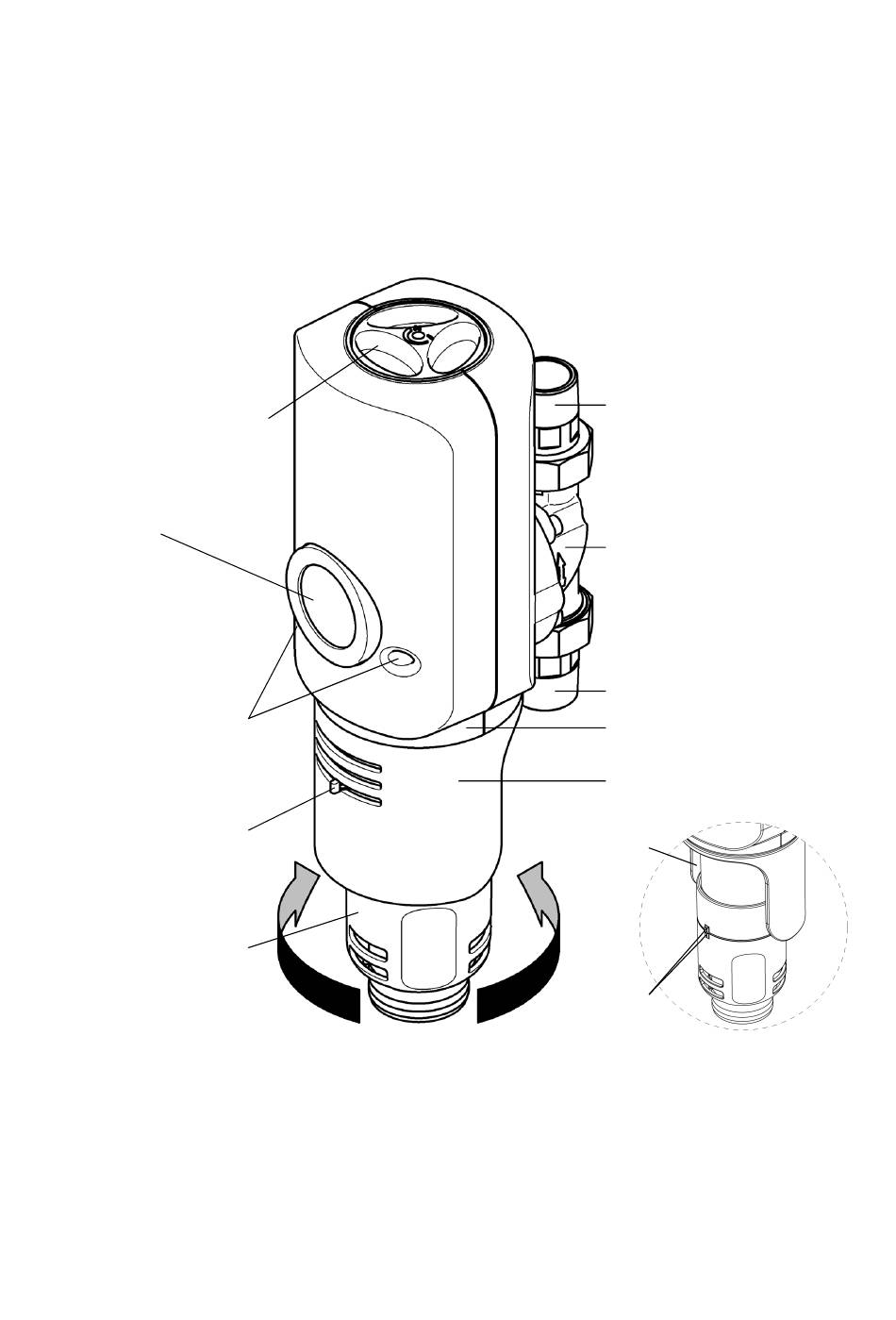

Abb. 7: Funktionsbeschreibung
gefiltertes Wasser
Einbaudrehflansch
Wasserzulauf
Filterglocke
Blende der Filterglocke
(drehbar)
Blende
geöffnet
Rückspül-
Markierungen
