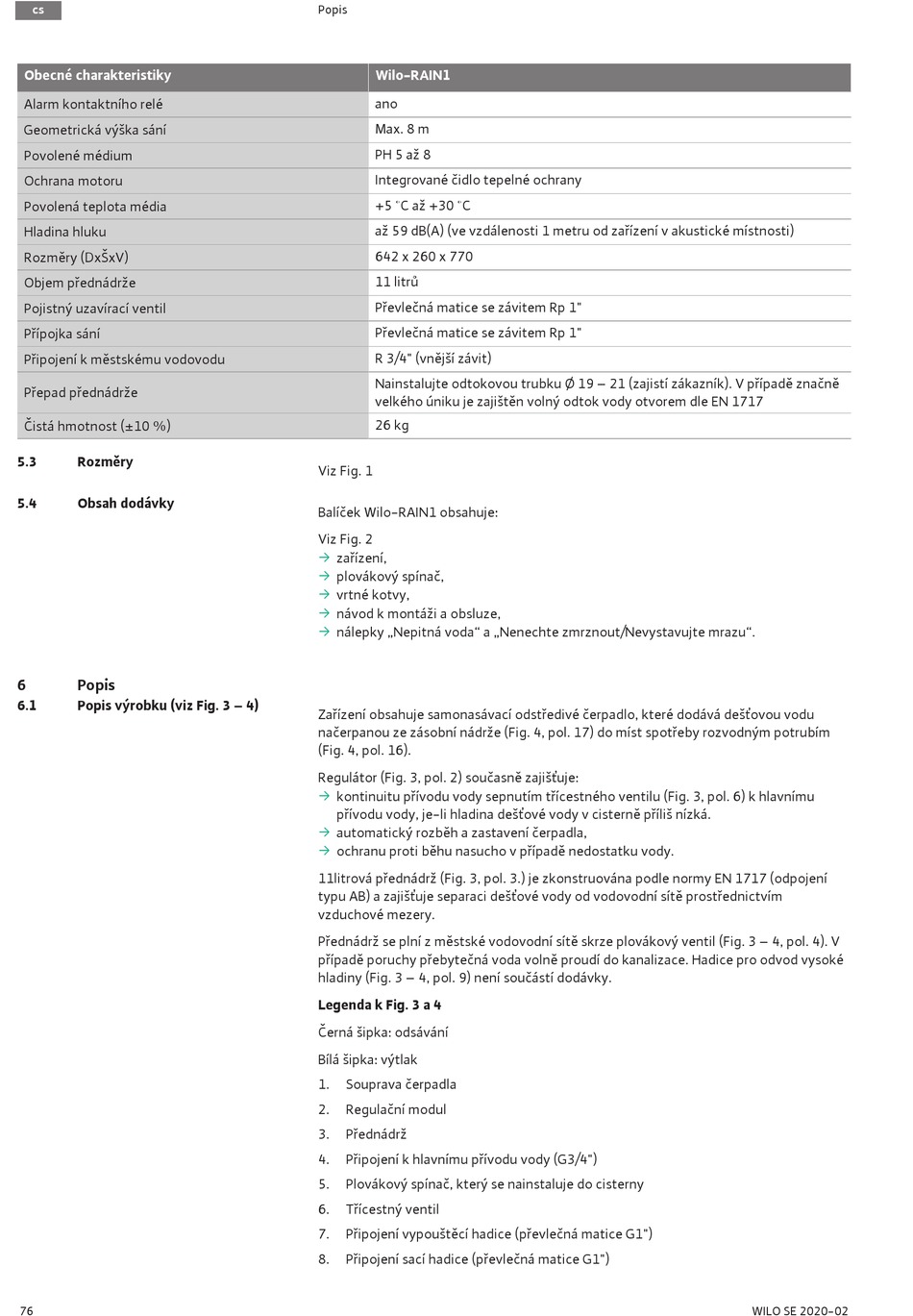

cs
Obecné charakteristiky
Alarm kontaktního relé
Geometrická výška sání
Povolené médium
Ochrana motoru
Povolená teplota média
Hladina hluku
Rozměry (DxŠxV)
Objem přednádrže
Pojistný uzavírací ventil
Přípojka sání
Připojení k městskému vodovodu
Přepad přednádrže
Čistá hmotnost (±10 %)
5.3 Rozměry
5.4 Obsah dodávky
6

Popis

6.1 Popis výrobku (viz Fig. 3 – 4)
76
Popis
Wilo-RAIN1
ano
Max. 8 m
PH 5 až 8
Integrované čidlo tepelné ochrany
+5 °C až +30 °C
až 59 dB(A) (ve vzdálenosti 1 metru od zařízení v akustické místnosti)
642 x 260 x 770
11 litrů
Převlečná matice se závitem Rp 1"
Převlečná matice se závitem Rp 1"
R 3/4" (vnější závit)
Nainstalujte odtokovou trubku Ø 19 – 21 (zajistí zákazník). V případě značně
velkého úniku je zajištěn volný odtok vody otvorem dle EN 1717
26 kg
Viz Fig. 1
Balíček Wilo-RAIN1 obsahuje:
Viz Fig. 2
ƒ
zařízení,
ƒ
plovákový spínač,
ƒ
vrtné kotvy,
ƒ
návod k montáži a obsluze,
ƒ
nálepky „Nepitná voda" a „Nenechte zmrznout/Nevystavujte mrazu".
Zařízení obsahuje samonasávací odstředivé čerpadlo, které dodává dešťovou vodu
načerpanou ze zásobní nádrže (Fig. 4, pol. 17) do míst spotřeby rozvodným potrubím
(Fig. 4, pol. 16).
Regulátor (Fig. 3, pol. 2) současně zajišťuje:
ƒ
kontinuitu přívodu vody sepnutím třícestného ventilu (Fig. 3, pol. 6) k hlavnímu
přívodu vody, je-li hladina dešťové vody v cisterně příliš nízká.
ƒ
automatický rozběh a zastavení čerpadla,
ƒ
ochranu proti běhu nasucho v případě nedostatku vody.
11litrová přednádrž (Fig. 3, pol. 3.) je zkonstruována podle normy EN 1717 (odpojení
typu AB) a zajišťuje separaci dešťové vody od vodovodní sítě prostřednictvím
vzduchové mezery.
Přednádrž se plní z městské vodovodní sítě skrze plovákový ventil (Fig. 3 – 4, pol. 4). V
případě poruchy přebytečná voda volně proudí do kanalizace. Hadice pro odvod vysoké
hladiny (Fig. 3 – 4, pol. 9) není součástí dodávky.
Legenda k Fig. 3 a 4
Černá šipka: odsávání
Bílá šipka: výtlak
1. Souprava čerpadla
2. Regulační modul
3. Přednádrž
4. Připojení k hlavnímu přívodu vody (G3/4")
5. Plovákový spínač, který se nainstaluje do cisterny
6. Třícestný ventil
7. Připojení vypouštěcí hadice (převlečná matice G1")
8. Připojení sací hadice (převlečná matice G1")
WILO SE 2020-02
