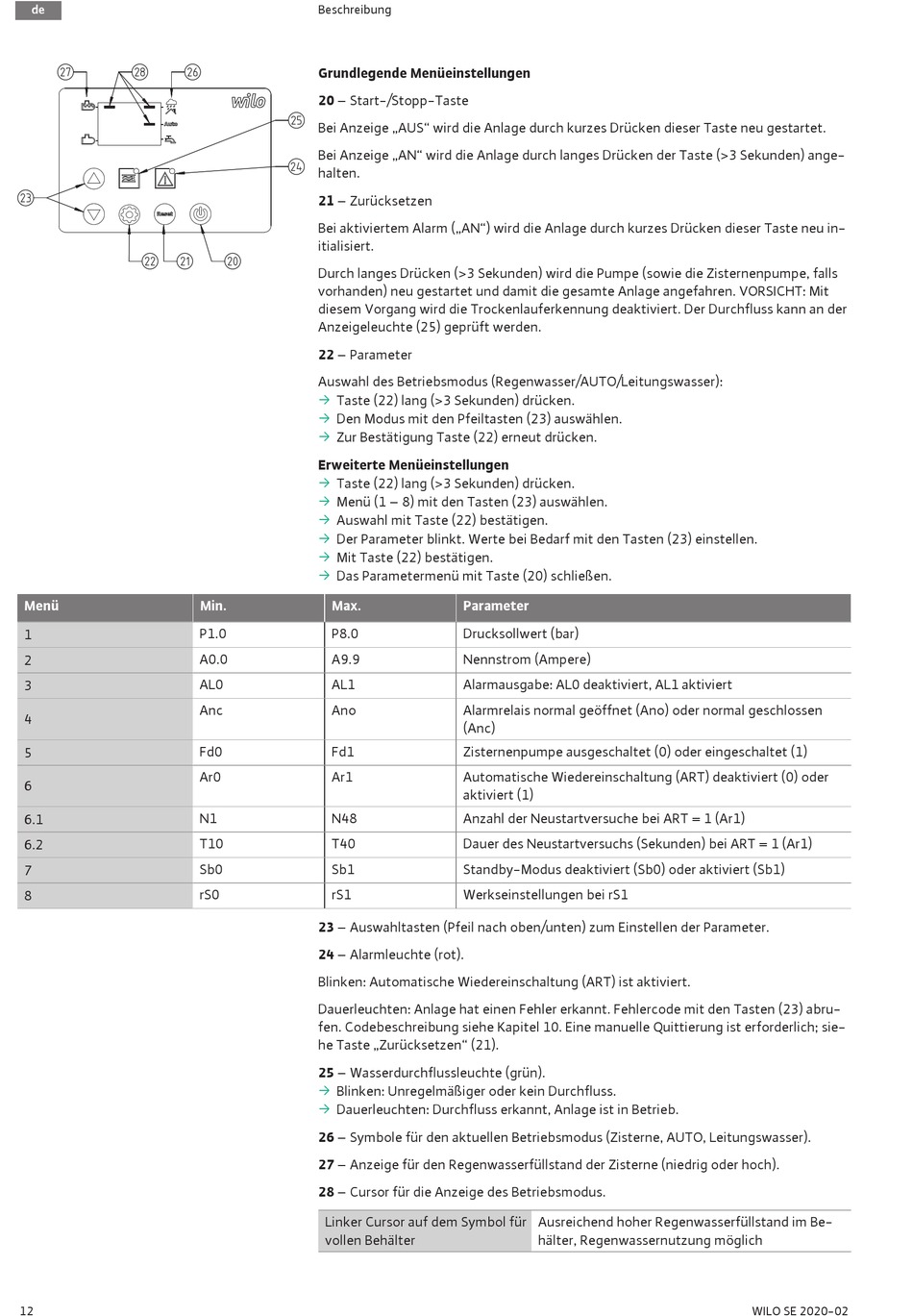

Wilo -RAIN1 Einbau- Und Betriebsanleitung Seite 12

de
Menü
1
2
3
4
5
6
6.1
6.2
7
8
12
Beschreibung
Grundlegende Menüeinstellungen
20 – Start-/Stopp-Taste
Bei Anzeige „AUS" wird die Anlage durch kurzes Drücken dieser Taste neu gestartet.
Bei Anzeige „AN" wird die Anlage durch langes Drücken der Taste (>3 Sekunden) ange-
halten.
21 – Zurücksetzen
Bei aktiviertem Alarm („AN") wird die Anlage durch kurzes Drücken dieser Taste neu in-
itialisiert.
Durch langes Drücken (>3 Sekunden) wird die Pumpe (sowie die Zisternenpumpe, falls
vorhanden) neu gestartet und damit die gesamte Anlage angefahren. VORSICHT: Mit
diesem Vorgang wird die Trockenlauferkennung deaktiviert. Der Durchfluss kann an der
Anzeigeleuchte (25) geprüft werden.
22 – Parameter
Auswahl des Betriebsmodus (Regenwasser/AUTO/Leitungswasser):
ƒ
Taste (22) lang (>3 Sekunden) drücken.
ƒ
Den Modus mit den Pfeiltasten (23) auswählen.
ƒ
Zur Bestätigung Taste (22) erneut drücken.
Erweiterte Menüeinstellungen
ƒ
Taste (22) lang (>3 Sekunden) drücken.
ƒ
Menü (1 – 8) mit den Tasten (23) auswählen.
ƒ
Auswahl mit Taste (22) bestätigen.
ƒ
Der Parameter blinkt. Werte bei Bedarf mit den Tasten (23) einstellen.
ƒ
Mit Taste (22) bestätigen.
ƒ
Das Parametermenü mit Taste (20) schließen.
Min. Max.
P1.0 P8.0
A0.0 A9.9
AL0 AL1
Anc Ano
Fd0 Fd1
Ar0 Ar1
N1 N48
T10 T40
Sb0 Sb1
rS0 rS1
23 – Auswahltasten (Pfeil nach oben/unten) zum Einstellen der Parameter.
24 – Alarmleuchte (rot).
Blinken: Automatische Wiedereinschaltung (ART) ist aktiviert.
Dauerleuchten: Anlage hat einen Fehler erkannt. Fehlercode mit den Tasten (23) abru-
fen. Codebeschreibung siehe Kapitel 10. Eine manuelle Quittierung ist erforderlich; sie-
he Taste „Zurücksetzen" (21).
25 – Wasserdurchflussleuchte (grün).
ƒ
Blinken: Unregelmäßiger oder kein Durchfluss.
ƒ
Dauerleuchten: Durchfluss erkannt, Anlage ist in Betrieb.
26 – Symbole für den aktuellen Betriebsmodus (Zisterne, AUTO, Leitungswasser).
27 – Anzeige für den Regenwasserfüllstand der Zisterne (niedrig oder hoch).
28 – Cursor für die Anzeige des Betriebsmodus.
Linker Cursor auf dem Symbol für
vollen Behälter
Parameter
Drucksollwert (bar)
Nennstrom (Ampere)
Alarmausgabe: AL0 deaktiviert, AL1 aktiviert
Alarmrelais normal geöffnet (Ano) oder normal geschlossen
(Anc)
Zisternenpumpe ausgeschaltet (0) oder eingeschaltet (1)
Automatische Wiedereinschaltung (ART) deaktiviert (0) oder
aktiviert (1)
Anzahl der Neustartversuche bei ART = 1 (Ar1)
Dauer des Neustartversuchs (Sekunden) bei ART = 1 (Ar1)
Standby-Modus deaktiviert (Sb0) oder aktiviert (Sb1)
Werkseinstellungen bei rS1
Ausreichend hoher Regenwasserfüllstand im Be-
hälter, Regenwassernutzung möglich
WILO SE 2020-02
