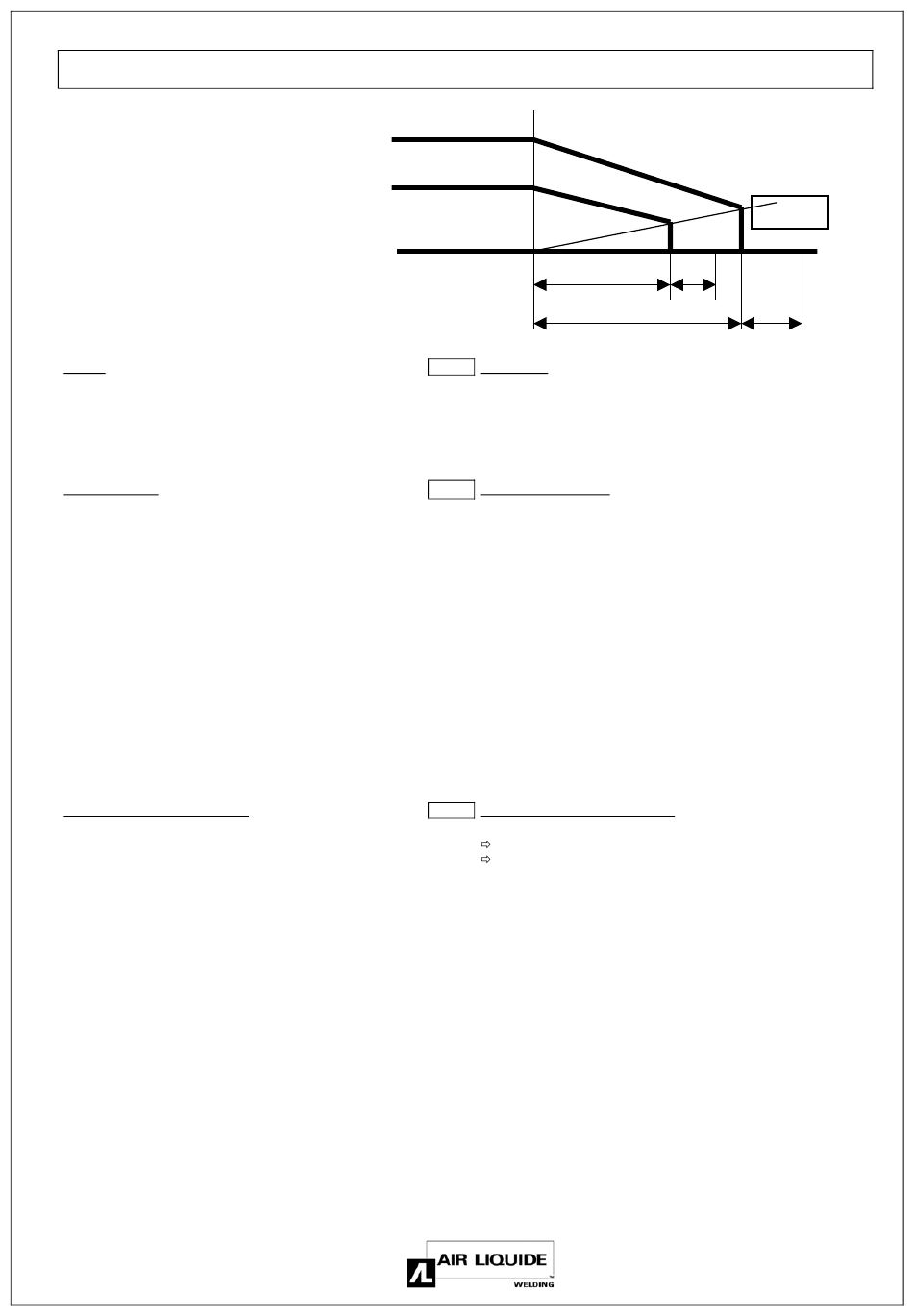

ESP
T
Dauer der Schweißstromabsenkung bei Strom I
1=
T2
Dauer der Schweißstromabsenkung bei Strom I
=
T
Dauer des Gasnachlaufs bei Strom I
3=
T
Dauer des Gasnachlaufs bei Strom I
4=
Posgas:
Protege el baño de fusión, hasta la solidificación completa y al electrodo
contra la oxidación a temperatura elevada. El tiempo de posgas se ajusta
mediante el botón de ajuste marca: 9
El tiempo de posgas es proporcional al valor de la corriente de soldadura
definido. En el máximo de corriente, el tiempo de posgas se puede ajustar
de 7,5 a 30 segundos y en el mínimo de la corriente ajustable, de 2,5 a 10
segundos.
Corriente pulsada:
El sistema de pulsación se utiliza para las condiciones de soldadura
difíciles o en materiales con alta conductividad del calor. El modo de
pulsación se obtiene girando el botón de ajuste marca :14 hacia la
derecha. El indicador luminoso marca 7 comienza a pestañear al ritmo de
la pulsación. Los valores altos de pulsación sólo se pueden ver al nivel del
arco.
Los demás valores de ajuste son la duración del periodo de soldadura.
Botón marca: 13 , la corriente de soldadura pulsada marca: 3 o mediante
el mando a distancia y la corriente baja marca: 8.
La corriente baja se ajusta en función de la corriente de soldadura, la
gama de ajuste con la marca: 8 varía del mín. a 40% del valor de la
corriente de soldadura pulsada.
El periodo de la frecuencia de pulsación se ajusta mediante el botón de
ajuste marca 13 de 0,02 a 1,5 segundos corrrespondiente a una frecuencia
de pulsación de 50 a 0,7 Hz.
El porcentaje de pulsación se ajusta directamente mediante el
potenciómetro.
marca: 14 con un valor de 10% a 75%. Más allá de 75% la soldadura se
convierte en continua y el indicador marca 7 deja de parpadear y
permanece encendido.
Función selección del modo de uso:
El SMARTY TX 230 permite soldar en modo:
1.
TIG 2t :
2.
TIG 4t :
TIG 2t :
Al pulsar el gatillo, el gas de protección fluye. La corriente de soldadura
permanece activa durante el plazo seleccionado por el potenciómetro de
ajuste pregas marca : 6.La corriente de soldadura se establece en el valor
definido mediante el potenciómetro de ajuste marca: 3
Cuando se libera el gatillo la corriente baja suavemente y se corta una vez
definido el tiempo por el potenciómetro de desvanecimiento.
marca: 12. Cuando la corriente está en cero, el posgas se activa. La
duración del posgas se ajusta mediante el potenciómetro marca: 9
TIG 4t :
Al pulsar el gatillo, el gas de protección fluye. Al soltar el disparador, la
corriente de soldadura se activa, tal como se describe en el modo 2t.
Al pulsar nuevamente el gatillo, la soldadura
permanece activa, y al soltarlo la soldadura se detiene,
tal como se describe en el modo 2t.
1
2
1
2
I
2
I
1
T
1
E
Gasnachlauf:
Schützt das Schmelzbad bis zur vollständigen Verfestigung und schützt die
Elektrode bei hohen Temperaturen vor Oxidation. Die Gasnachlaufzeit wird über
den Einstellknopf Pos. 9 eingestellt.
Die Gasnachlaufzeit ist proportional zum Wert des festgelegten Schweißstroms.
Beim maximalen Strom lässt sich der Gasnachlauf zwischen 7,5 und 30
Sekunden einstellen, beim minimalen Strom zwischen 2,5 und 10 Sekunden.
F
Gepulster Schweißstrom:
Das Pulssystem wird für schwierige Schweißbedingungen oder bei Arbeiten an
sehr stark wärmeleitenden Werkstoffen verwendet. Der Pulsmode wird durch
Drehen des Einstellknopfes Pos. 14 nach rechts angewählt. Die Leuchtanzeige
Pos. 7 beginnt im Pulsrhythmus zu blinken. Die oberen Pulswerte sind nur am
Lichtbogen sichtbar.
Die übrigen Einstellwerte sind die Länge der Schweißperiode an Einstellknopf
Pos. 13, der Pulsstrom an Pos. 3, die Auswahl der Fernbedienung und der
untere Stromwert an Pos. 8.
Der untere Stromwert wird in Abhängigkeit des Schweißstroms eingestellt,
wobei der Einstellbereich an Pos. 8 vom Mindestwert bis zu 40% des Werts für
des gepulsten Schweißstroms reicht.
Die Frequenzperiode der Pulsation wird über den Einstellknopf Pos. 13
zwischen 0,02 und 1,5 Sekunden eingestellt, was einer Pulsfrequenz von 50 bis
0,7 Hz entspricht.
Der Prozentwert der Pulsation wird direkt mit dem Potentiometer Pos. 14 auf
einen Wert zwischen 10% und 75% eingestellt. Ab Werten über 75% beginnt der
ungepulste Bereich, die Leuchtanzeige Pos. 7 hört auf zu blinken und leuchtet
dauerhaft.
G
Funktion Auswahl des Betriebsmodus
Mit dem SMARTY TX 230 sind folgende Schweißmodi möglich:
TIG 2t
TIG 4t
WIG 2t:
Bei Drücken des Brennerschalters strömt Schutzgas aus. Der Schweißstrom wird
nach der über das Einstellpotentiometer für den Gasvorlauf Pos. 6 ausgewählten
Zeit aktiviert. Der Schweißstrom steigt auf den über das Einstellpotentiometer
Pos. 3 festgelegten Wert.
Sobald der Brennerschalter losgelassen wird, sinkt der Strom langsam und wird
nach der über das Potentiometer für die Schweißstromabsenkung Pos. 12
festgelegten Zeit unterbrochen. Sobald der Strom gleich Null ist, startet der
Gasnachlauf. Die Dauer des Gasnachlaufs wird über das Potentiometer Pos. 9
eingestellt.
WIG 4t:
Bei Drücken des Brennerschalters strömt Schutzgas aus. Lässt man den
Brennerschalter wieder los, wird der Schweißstrom aktiviert, wie unter dem 2t-
Modus beschrieben.
Durch erneutes Drücken des Brennerschalters wird der Schweißvorgang aufrecht
erhalten, bei Wiederloslassen wird der Schweißvorgang, wie unter dem 2t-Modus
beschrieben, beendet.
12
15% x I
T
3
T
T
2
4
DE
