3-5 Plottstrecken-Funktionen

Die Plottfunktion setzt in regelmäßigen
Abständen einen Punkt für die jeweils
anliegende Position in die Karte. Wählbar sind:
Zeit-Intervalle oder
Distanz-Intervalle
Die aufgezeichneten Plottpunkte können als
zurückgelegte Strecke in der Karte gezeigt
werden.
Der Explorer kann eine Plottstrecke zeigen und
parallel eine neue aufzeichnen. Arbeiten mit
der Plott-Funktionen, siehe Abschn.17-6.
Der Explorer kann fünf Plottstrecken speichern.
Plott 1 kann bis zu 2000 Punkte enthalten
und ist für die normale, aktuelle Fahrt
bestimmt.
Die Plottstrecken 2, 3, 4 und 5 können
bis zu 500 Punkte speichern und sind für
Abschnitte gedacht, denen exakt wieder
gefolgt werden soll, z.B. in engen Revieren.
Tipp: Plottstrecken bei guten
Umfeldbedingungen aufzeichnen.Ist die
Plottfunktion aktiv und der Plottspeicher voll,

4 Navigation: Rollbahn-Darstellung

A
B
C
D
E
F G

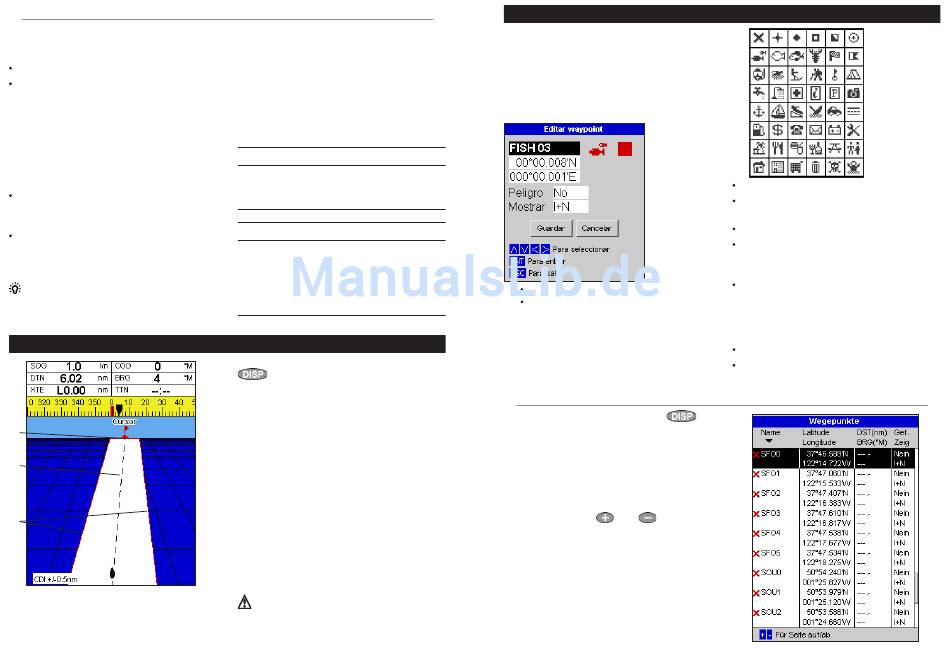

Die Rollbahn-Darstellung zeigt den Bootskurs
zu einem Zielort aus der Vogel-Perspektive.
26
wird das Plotten weiter geführt. Es werden
dann die ältesten Punkte dieser Strecke
überschrieben. Die maximal möglich Länge
einer Plottstrecke ist vom gewählten Plott-
Intervall abhängig: ein kleines Intervall ergibt
eine kürzere, detailliertere und ein längeres
Intervall eine längere, nicht so detaillierte
Plottstrecke.
Zeitintervalle
Intervall Plott 1 Plott 2, 3, 4 oder 5
1 Sek. 33 Minuten
10 Sek. 5.5 Stunden
1 Min 33 Stunden
Distanz-intervalle
Intervall Plott 1 Plott 2, 3, 4 oder 5
0.01 20
1 2,000
10 20,000 5,000
Die Längen der Plottstrecken entsprechen den
aktuell gewählten Maßeinheiten.
Zur Aktivierung der Rollbahn-Darstellung,
drücken, 'Andere' wählen und dann
'Rollbahn-Anzeige'
Die Rollbahn-Darstellung zeigt:
A Optionale Datenzeilen (siehe Abschn. 2-7-3)
B Optionale Kompass-Anzeige (siehe
Abschn. 2-7-4)
C Ziel-Wegpunkt
D Boots-Sollkurs zum Zielort
E CDI-Linien, parallel zur Sollkurslinie (siehe
Anhang C, DCI). Die CDI-Linien entsprechen
den Randstreifen einer Rollbahn auf dem
Wasser, innerhalb denen sich das Boot
bewegen soll.
F CDI-Maß
G Die Bootsposition befindet sich in der Mitte
am unteren Bildrand.
Warnung: Die Rollbahn-Darstellung zeigt
keinerlei Karten-Einzelheiten, wie Land,
Gefahrengebiete oder Seezeichen.
Northstar
Explorer 650 Installation and Operation Manual

5 Navigation: Wegpunkte

Ein Wegpunkt ist eine Position, die in die
Explorer-Karte gesetzt werden kann, z.B. ein
Fischplatz oder ein Routenpunkt. Der Explorer
kann bis zu 3000 Wegpunkte speichern.
Ein Wegpunkt kann erstellt, geändert oder
gelöscht werden.
Ein Wegpunkt hat:
8 Minuten
1.4 Stunden
8 Stunden
5
500
eine Bezeichnung ( bis zu acht Zeichen).
ein Symbol, welches die Wegpunkt-Art
kennzeichnet.
Die wählbaren Symbole sind:
5-1 Wegpunkt-Anzeige
Um die Wegpunkt-Anzeige zu öffen,
drücken, 'Andere'und dann 'Wegpunkte'
wählen.Die Wegpunktanzeige enthält eine
Liste sämtlicher gespeicherten Wegpunkte,
jeder mit Wegpunkt-Symbol, Bezeichnung,
Lat/Lon-Koordinaten, Distanz und Peilung
vom Boot, Typ und Anzeige-Option.
Sind mehr Wegpunkte vorhanden, als im
Display zeigbar, mit
Seiten anwählen.
Explorer 650 Installation and Operation Manual
eine Position.
eine Farbe in der Karte für Wegpunkt-
Symbol und -Name
einen Typ:
Normal: Ein normaler Wegpunkt
lässt sich ansteuern, bzw. in eine Route
integrieren
Gefahr: Ein Gefahren-Wegpunkt ist eine
Position, die zu meiden ist. Erreicht das
Boot den Gefahren-Radius eines Gefahren-
Wegpunktes, kann ein Alarm erfolgen.
(siehe Abschn.17-8)
Eine Zeige-Option:
Kontrolliert, wie der Wegpunkt in der Karte
angezeigt wird (siehe Abschn. 17-2):
oder weitere
Northstar
27
