3-2-1Karten-Modus
Die Karte hat zwei Zeige-Modi:
Bootszentrier-Modus
Um den Bootszentrier-Modus in der Karte
zu aktivieren, drücken. Das Boot
erscheint in der Kartenbild-Mitte. So wie das
Boot sich bewegt, erfolgt eine automatische
Kartenverschiebung, die das Boot im Zentrum
hält. Der Kursor (siehe unten) ist deaktiviert.
Cursor-Modus
Die Tasten und werden Cursor-
Tasten genannt. Der Cursor-Modus wird in dem
Moment aktiviert, wenn eine der Cursor-Tasten
gedrückt wird. Der Cursor u erscheint und
bewegt sich vom Boot weg.
Die Cursor-Taste drücken, deren Pfeil in die
gewünschte Richtung zeigt, z. B. drücken,
um den Cursor nach unten zu bewegen.
Ein Drücken zwischen zwei Pfeilen,
verschiebt den Cursor diagonal.
Festhalten der Tasten bewegt den Cursor
gleichmäßig durch die Anzeige.
Im Cursor-Modus:
erscheinen Distanz ( DST) und Peilung (
BRG) als Messungen vom Boot zum Cursor,
links unten im Display.
wird die Karte nicht durch die
Bootsbewegung verschoben.
wird die Karte verschoben, wenn der Cursor
den Bildrand erreicht.
Wird zum Beispiel mit der Taste der
Cursor nach rechts gegen den Rand bewegt,
verschiebt sich die Karte von dort nach links.
3-2-2 Latitude und Longitude
Latitude und Longitude können in den Kopfdaten
gezeigt werden. Die Anzeige erfolgt in Grad und
Minuten mit bis zu drei Dezimal-Stellen, eine
Auflösung von ca. 2m. Normalerweise ist die
gezeigte Position die Bootsposition, und den
Breiten- und Längenangaben ist ein Bootssymbol
angefügt, um das zu zeigen
36° 29,637' N oder S Latitude
75° 09,165' E oder W Longitude
Wurde der Cursor innerhalb der letzten 10
Sekunden bewegt, dann ist die gezeigte Position
die des Cursors. Entsprechend ist den
Koordinatenwerten ein Cursor-Symbol angefügt.
24
36° 29,841' N oder S Latitude
175° 09,012' E oder W Longitudee
Warnung: Beim Ablesen der Boots-Position
unbedingt darauf achten, dass es nicht die
Cursor-Position ist.
3-2-3 Karten-Maßstab
Mit , einzoomen, um einen kleineren
Kartenbereich mit mehr Einzelheiten zu erhalten.
Mit auszoomen, um einen größeren
Kartenbereich mit weniger Einzelheiten zu
erhalten.
Der Karten-Maßstab erscheint oben links in der
Karte.
3-2-4 Karten-Symbole und Informationen
In der Karte erscheinen viele Symbol-Arten, wie
Wegpunkte, Häfen, Marinas, Bojen und Baken.
Wenn erforderlich, mit oder
Karten-Maßstab wählen, bei dem die Symbole
gezeigt werden.
Um Informationen zu einem Symbol zu erhalten:
1 Den Cursor auf das Symbol setzen und zwei
Sekunden warten
oder mit der Funktion 'Finden' den Cursor auf
ein Symbol für Hafen oder Service bewegen
(siehe Abschn. 3-2-5).
2 Es öffnet unten in der Anzeige ein Fenster mit
Informationen zu dem markierten Symbol.
3 Um weitere Informationen zu einem Symbol
oder eine Liste von damit verbundenen
Details zu erhalten, drücken:
i Einen Detailpunkt für die Anzeige
markieren. Sind mehr Angaben
vorhanden, als im Display zeigbar, mit
oder die Anzeige durchrollen.
Das Kamera-Symbol wählen, um ein Foto
aufzurufen. Ist das Foto größer als das
Display, mit , , oder
verschieben.
Tiden-Station wählen, um eine
Tidengrafik für diese Position aufzurufen
(siehe Abschn. 13).
ii Andere Punkte anwählen oder mit a zur
Karte zurück kehren.
Um gespeicherte Informationen zu nahegelegenen
Symbolen zu erhalten, drücken und
Northstar
Explorer 650 Installation and Operation Manual
'Karten-Info' wählen. Dann gemäß
vorhergehendem Schritt 3 fortfahren.
3-2-5 Ein Karten-Symbol finden
Um ein Symbol in der Karte zu finden und
anzuzeigen:
1 drücken und 'Suche' wählen.
2 Den Symbol-Typ wählen: Wegpunkt, Route,
Häfen mit Namen, Hafen & Service oder
Tidenstationen.
3 Für Häfen & Service, die benötigte Service-Art
wählen.
Für Hafen-Namen: Mit
den Namen oder enthaltene Buchstaben
eingeben, dann
4 Es erscheint eine Liste mit Einzelheiten.
Sind mehr Einzelheiten vorhanden, als im
Display zeigbar, mit
3-3 Distanz- und Peil-Kalkulator
einen
Der Distanz- und Peil-Kalkulator kann Länge
und Kurslage von einem oder mehreren
Distanz-Segmenten aufzeichnen und Peil- und
Distanz-Wert von jedem Segment, wie auch
die Gesamt-Distanz anzeigen. Die gesamte
Aufzeichnung kann in eine Route umgewandelt
werden.
Den Distanz- und Peil-Kalkulator benutzen:
1 drücken, bis das Kartenbild erscheint.
drücken und 'Distanz' wählen.
2 Den Cursor auf den Startpunkt vom ersten
Segment setzen. Es ist unwichtig, ob das ein
Wegpunkt ist oder nicht. drücken.
3 Den Cursor auf den Endpunkt dieses
Segments setzen. Es ist unwichtig, ob das
ein Wegpunkt ist oder nicht. Es erscheinen
die Werte für die Kurslage und Länge des

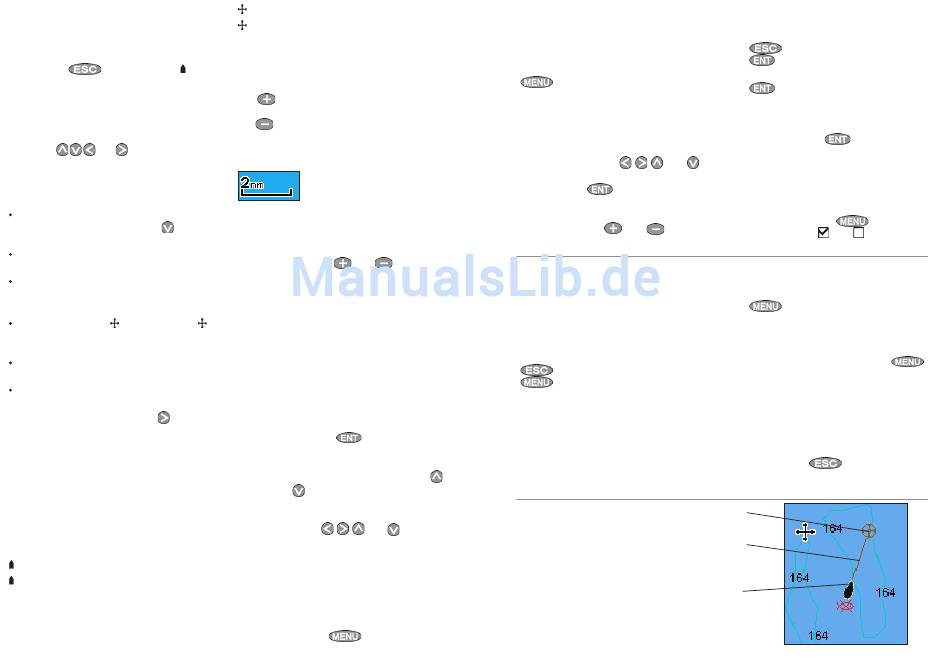

3-4 Kurs-Vorauslinie
Ist die Funktion 'Vorauslinie' eingeschaltet, zeigt
der Explorer eine Vorausposition, basierend
das Foto
auf dem aktuellen Kurs über Grund (COG),
der Geschwindigkeit und einer spezifierten
Voraus-Zeit. Ein- und Ausschalten der Funktion
'Vorauslinie', sowie Setzen der Vorauszeit, siehe
Abschn.17-2.
A Vorausposition
B Kurs-Vorauslinie
C Boots-Position
Explorer 650 Installation and Operation Manual
durchwählen.
Bei Hafennamen: um nach einem
differierenden Hafennamen zu suchen,
drücken. Den Namen ändern und
drücken.
5 Das gewünschte Detail auswählen und
drücken. Das Kartenbild wechselt, um
den gesuchten Punkt in der Display-Mitte
anzuzeigen.
Um gespeicherte Informationen zu diesem
Punkt zu erhalten,
Abschn. 3-2-4).
, , oder ,
3-2-6 Perspektivische Ansicht
Die perspektivische Ansicht zeigt das Kartenbild
drücken.
aus einem schrägen Winkel anstatt direkt
von oben. Um die perspektivische Ansicht
ein- oder auszuschalten,
oder die Seiten
'Perspektiv'auf
Segments, wie auch die Gesamtlänge bei
mehreren Segmenten. k drücken.
4 To remove the last leg from the course, press
and select Remove.
5 Mit dem Cursor wie vorhergehend, den
folgenden Segment-Endpunkt setzen und
entsprechend fortfahren.
6 To save the new course as a route,
drücken und 'Speichern' wählen. Damit
werden auch sämtliche neu gesetzten Punkte
als Wegpunkte mit einem Basisnamen
gespeichert. Falls erforderlich, die Route
anschließend editieren (siehe Abschn.
6-2-2), wie auch die neuen Wegpunkte (siehe
Abschn. 5-2-3).
7 Abschließend
zur Kartenanzeige zu wechseln.
A
B
C
Northstar
drücken (Siehe
drücken und
oder setzen.
drücken, um wieder
