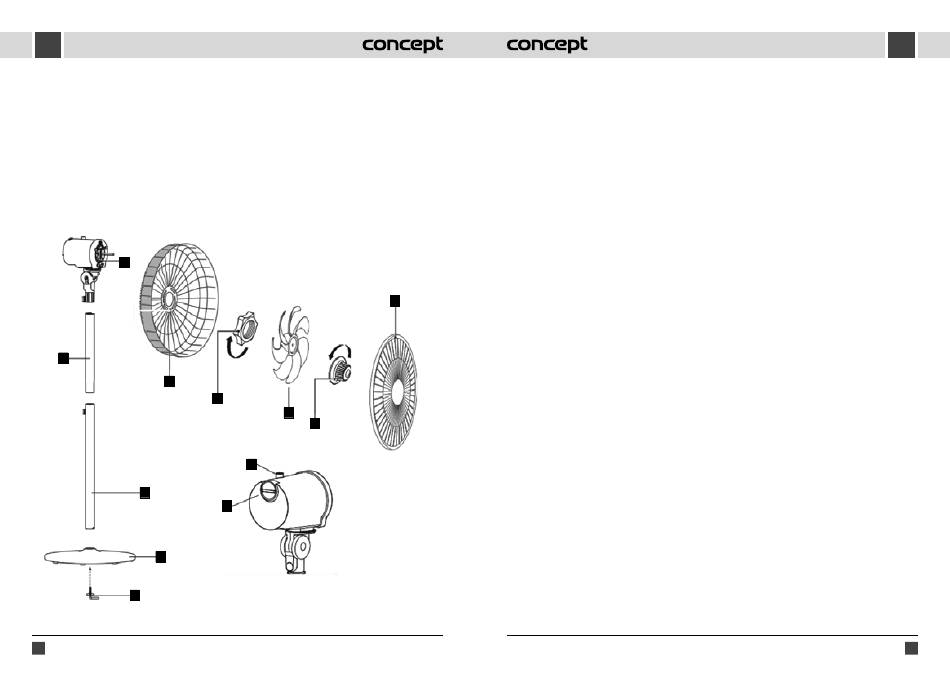

DESCRIPTION DU PRODUIT

1. Grille de protection avant
2. Écrou
3. Hélice
4. Écrou de la grille
5. Grille de protection arrière
6. Corps de l'appareil
7. Barre supérieure
8. Barre inférieure
9. Support
10. Vis rectangulaire
11. Interrupteur d'oscillations
12. Interrupteur de puissance
6
7
5
8
9
10
48
1
4
3
2
11
12
MONTAGE
ATTENTION !
Avant l'installation ou le démontage de l'appareil, débrancher le cordon d'alimentation de la prise électrique. Le
ventilateur ne peut être utilisé qu'avec les grilles de protection (1), (5).
1. Fixez les barres inférieure et supérieure (8, 7) au support (10) et serrez à l'aide de vis.
2. Insérer le corps de l'appareil (6) sur le pied.
3. Placer la grille de protection arrière (5) sur l'unité d'entrainement, les goupilles de l'unité doivent s'emboiter dans
les orifices sur la grille.
4. Fixer à l'aide de l'écrou (4).
5. Insérer sur l'arbre du moteur l'hélice du ventilateur (3), les saillies sur l'arbre doivent s'enclencher dans les rainures
de l'hélice.
6. Fixer l'hélice à l'aide de l'écrou (2) en le tournant contre le sens horaire.
7. Placer la grille de protection avant, les bords des grilles doivent s'enclencher dans les rainures sur le côté intérieur
de l'anneau.
8. Resserrer l'anneau à l'aide d'une vis.
MODE D'EMPLOI
Avant chaque utilisation, s'assurer que le cordon d'alimentation est intact.
1. Placez l'appareil sur le sol afin d'éviter son renversement.
2. Dérouler entièrement le cordon d'alimentation.
3. Régler l'inclinaison souhaitée du ventilateur. Lors du réglage, un click est audible à chaque cran.
4. Branchez l'appareil à la prise secteur.
5. Sélectionner la puissance souhaitée à l'aide de l'interrupteur de puissance (12) :
0 - arrêt, 1 - faible puissance, 2 - puissance moyenne, 3 - puissance maximale.
6. Appuyez sur le bouton d'oscillation (11) pour activer l'oscillation du ventilateur. Appuyez à nouveau pour désactiver
l'oscillation.
7. Après utilisation, mettre l'interrupteur en position 0 et débrancher l'appareil de la prise électrique.
