110/113/114/115/117
Bedienungshandbuch
Nr. Symbol
Auto-Volt
Auto

Manuell
(Manual)
+

 0L
 LEAd

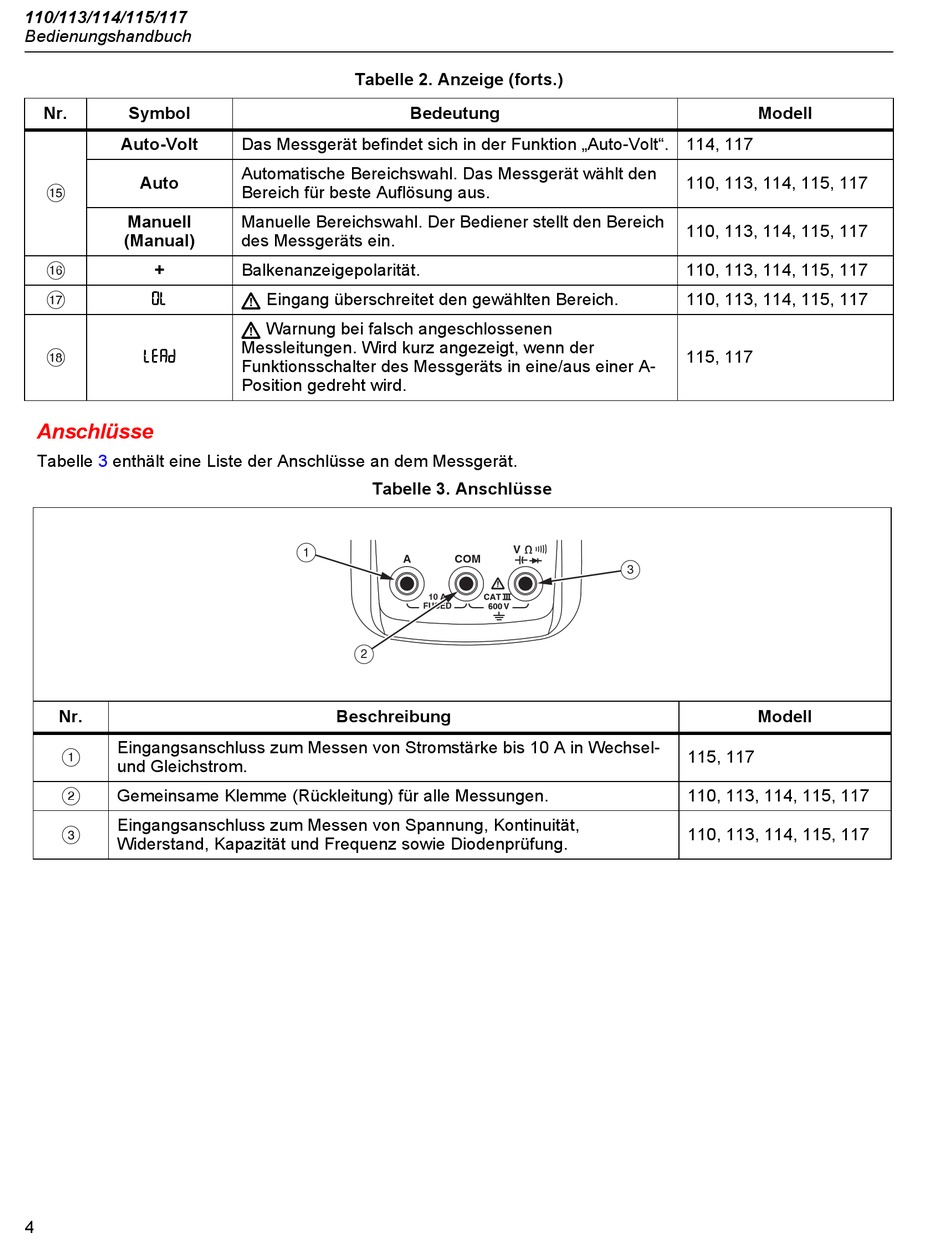

Anschlüsse
Tabelle 3 enthält eine Liste der Anschlüsse an dem Messgerät.
Nr.
Eingangsanschluss zum Messen von Stromstärke bis 10 A in Wechsel-

und Gleichstrom.
Gemeinsame Klemme (Rückleitung) für alle Messungen.

Eingangsanschluss zum Messen von Spannung, Kontinuität,

Widerstand, Kapazität und Frequenz sowie Diodenprüfung.
4
Tabelle 2. Anzeige (forts.)
Bedeutung
Das Messgerät befindet sich in der Funktion „Auto-Volt". 114, 117
Automatische Bereichswahl. Das Messgerät wählt den
Bereich für beste Auflösung aus.
Manuelle Bereichswahl. Der Bediener stellt den Bereich
des Messgeräts ein.
Balkenanzeigepolarität.
W Eingang überschreitet den gewählten Bereich.
W Warnung bei falsch angeschlossenen
Messleitungen. Wird kurz angezeigt, wenn der
Funktionsschalter des Messgeräts in eine/aus einer A-
Position gedreht wird.
Tabelle 3. Anschlüsse
1
A
2
Beschreibung
V
COM
10 A
FUSED
Modell
110, 113, 114, 115, 117
110, 113, 114, 115, 117
110, 113, 114, 115, 117
110, 113, 114, 115, 117
115, 117
3
Modell
115, 117
110, 113, 114, 115, 117
110, 113, 114, 115, 117
