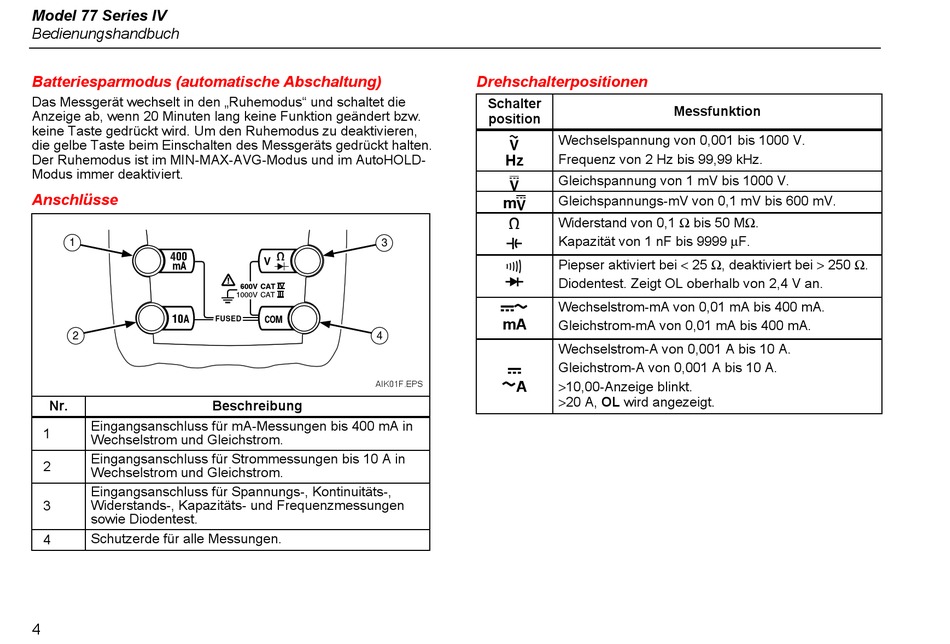

Model 77 Series IV
Bedienungshandbuch
Batteriesparmodus (automatische Abschaltung)
Das Messgerät wechselt in den „Ruhemodus" und schaltet die
Anzeige ab, wenn 20 Minuten lang keine Funktion geändert bzw.
keine Taste gedrückt wird. Um den Ruhemodus zu deaktivieren,
die gelbe Taste beim Einschalten des Messgeräts gedrückt halten.
Der Ruhemodus ist im MIN-MAX-AVG-Modus und im AutoHOLD-
Modus immer deaktiviert.
Anschlüsse
.
1
2
Nr.
Eingangsanschluss für mA-Messungen bis 400 mA in
1
Wechselstrom und Gleichstrom.
Eingangsanschluss für Strommessungen bis 10 A in
2
Wechselstrom und Gleichstrom.
Eingangsanschluss für Spannungs-, Kontinuitäts-,
3
Widerstands-, Kapazitäts- und Frequenzmessungen
sowie Diodentest.
Schutzerde für alle Messungen.
4
4
3
V
FUSED
4
AIK01F.EPS
Beschreibung
Drehschalterpositionen
Schalter
position
Wechselspannung von 0,001 bis 1000 V.
Hz
Frequenz von 2 Hz bis 99,99 kHz.
Gleichspannung von 1 mV bis 1000 V.
Gleichspannungs-mV von 0,1 mV bis 600 mV.
m
Widerstand von 0,1 Ω bis 50 MΩ.
e
Kapazität von 1 nF bis 9999 μF.
Piepser aktiviert bei < 25 Ω, deaktiviert bei > 250 Ω.
R
Diodentest. Zeigt OL oberhalb von 2,4 V an.
Wechselstrom-mA von 0,01 mA bis 400 mA.
mA
Gleichstrom-mA von 0,01 mA bis 400 mA.
Wechselstrom-A von 0,001 A bis 10 A.
Gleichstrom-A von 0,001 A bis 10 A.
A
>10,00-Anzeige blinkt.
>20 A, OL wird angezeigt.
Messfunktion
