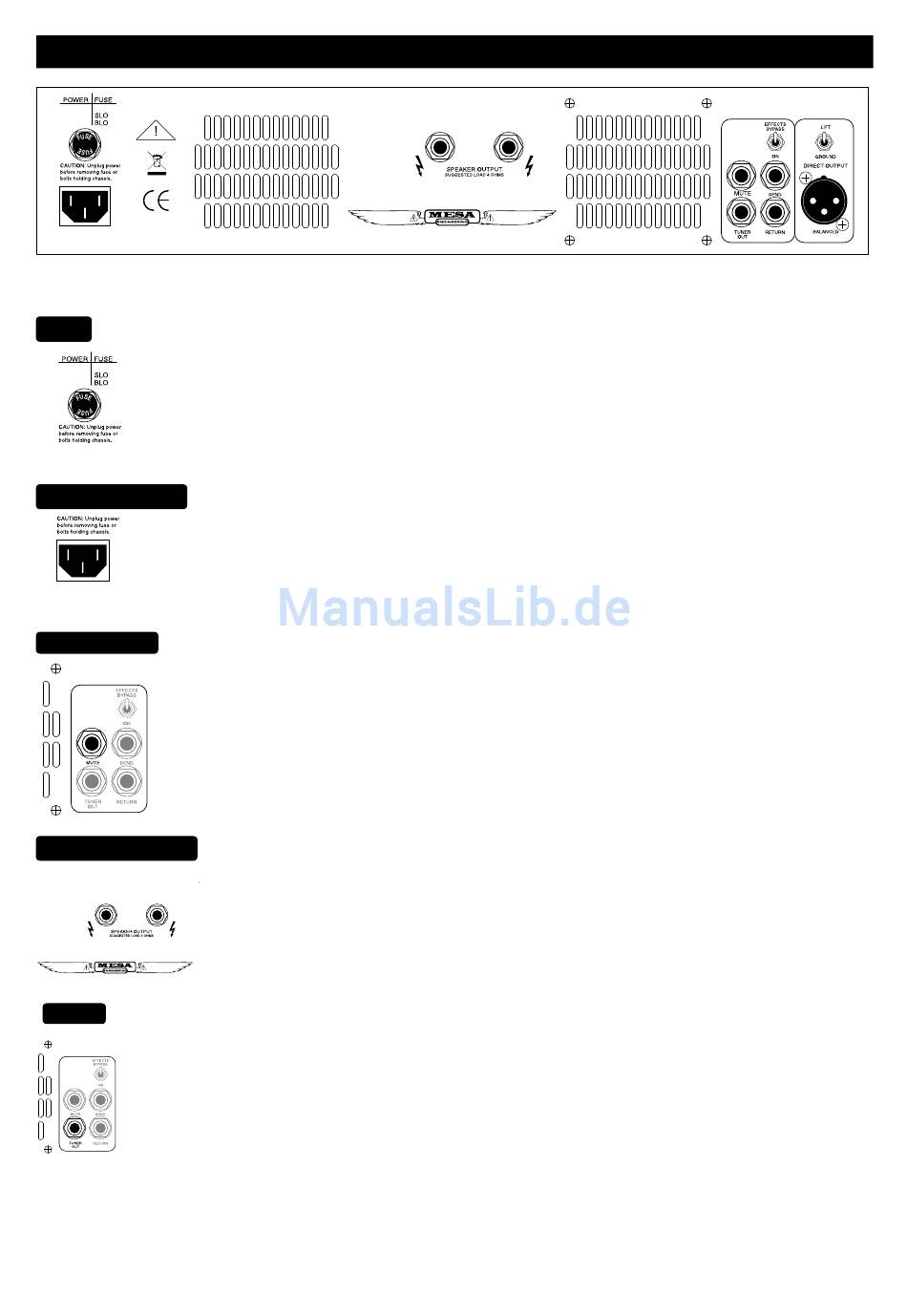

RÜCKSEITE: REGLER UND SCHALTER
120 V~ 6.25 A
60 Hz
5 A
FUSE:
NETZSICHERUNG
Ersetzen Sie diese Sicherung nur mit einer Sicherung vom Typ "träge" (T) und dem auf Ihrem Gerät aufge-
120 V~ 6.25 A
druckten Wert. Das ist extrem wichtig, denn der M3 Carbine zieht bei hohen Lautstärken beträchtliche Men-
60 Hz
5 A
gen Strom.
FUSE: Der richtige Wert für Deutschland ist: 4A T/250V
120 V~ 6.25 A
60 Hz
5 A
A.C. RECEPTACLE:
NETZBUCHSE
Das „EURO"-Netzkabel macht den Auf- und Abbau zum Kinderspiel. Gerade bei einem vorverkabelten Rack-
macht es den Ein- oder Ausbau besonders einfach. Sollten Sie je ein extra Netzkabel brauchen, so wenden Sie
sich an Ihren Fachhändler. Kontrollieren Sie den Sitz des Netzkabels in der Netzbuchse, bevor Sie einschalten.
HINWEIS: ÄNDERN SIE NIEMALS IRGENDETWAS AM DREIADRIGEN NETZKABEL!
MUTE SWITCH:
Diese Schalt-Klinkenbuchse kann die TUNER MUTE-Funktion fernbedienen. So können Sie z.B. mit einem
MIDI-Schaltcontroller einen bestimmten Patch zum Stimmen festlegen und mit einem Tastentritt abrufen.
Die Buchse reagiert auf einfachen Kurzschluß (latch) zwischen dem „Tip" des Klinkensteckers und der Mas-
se (tip to ground).
Zum Abrufen des TUNER MUTE verbinden Sie die Buchse einfach mit einem Schalter oder einem Fußcon-
troller.
HINWEIS: Die vorderseitige PULL MUTE-Funktion des MASTER-Reglers hat Vorrang über die Schaltbuchse auf
der Rückseite. Ist der PULL MUTE am MASTER gezogen, ist die Schaltbuchse inaktiv.

SPEAKER OUTPUTS:

V T P
ACUUM UBE REAMPLIFIER
MOSFET P
OWER
HAND BUILT IN PETALUMA, CALIFORNIA
CAUTION: WARNING:
Risk of Electric Shock. Do Not Open. Replace fuse with same type/rating only.
No user serviceable parts inside. Do not expose to rain or moisture.
®
TUNER:
TUNER OUT: Der TUNER Ausgang dient zum Anschluss eines Stimmgerätes.
CAUTION:
Risk of Electric Shock. Do Not Open.
No user serviceable parts inside.
Risk of Electric Shock. Do Not Open.
No user serviceable parts inside.
Risk of Electric Shock. Do Not Open.
No user serviceable parts inside.
SPEAKER OUTPUTS sind die Lautsprecherausgänge Ihres M3 Carbine. Die Buchsen sind für Stan-
dard ¼" Klinkenstecker ausgelegt. Mit einem 8 Ohm Lautsprechersystem bringt Ihr M3 Carbine
ca. 150 Watt unverzerrte Power. Die vollen 300 Watt werden mit einem 4 Ohm Lautsprechersystem
erreicht.
