5.1.4 Geräteausrichtung Behältermontage
• Antenne senkrecht auf die Produktoberfläche ausrichten.
• Die Lasche mit der Befestigungsöse so gut wie möglich zur Behälterwand ausrichten.

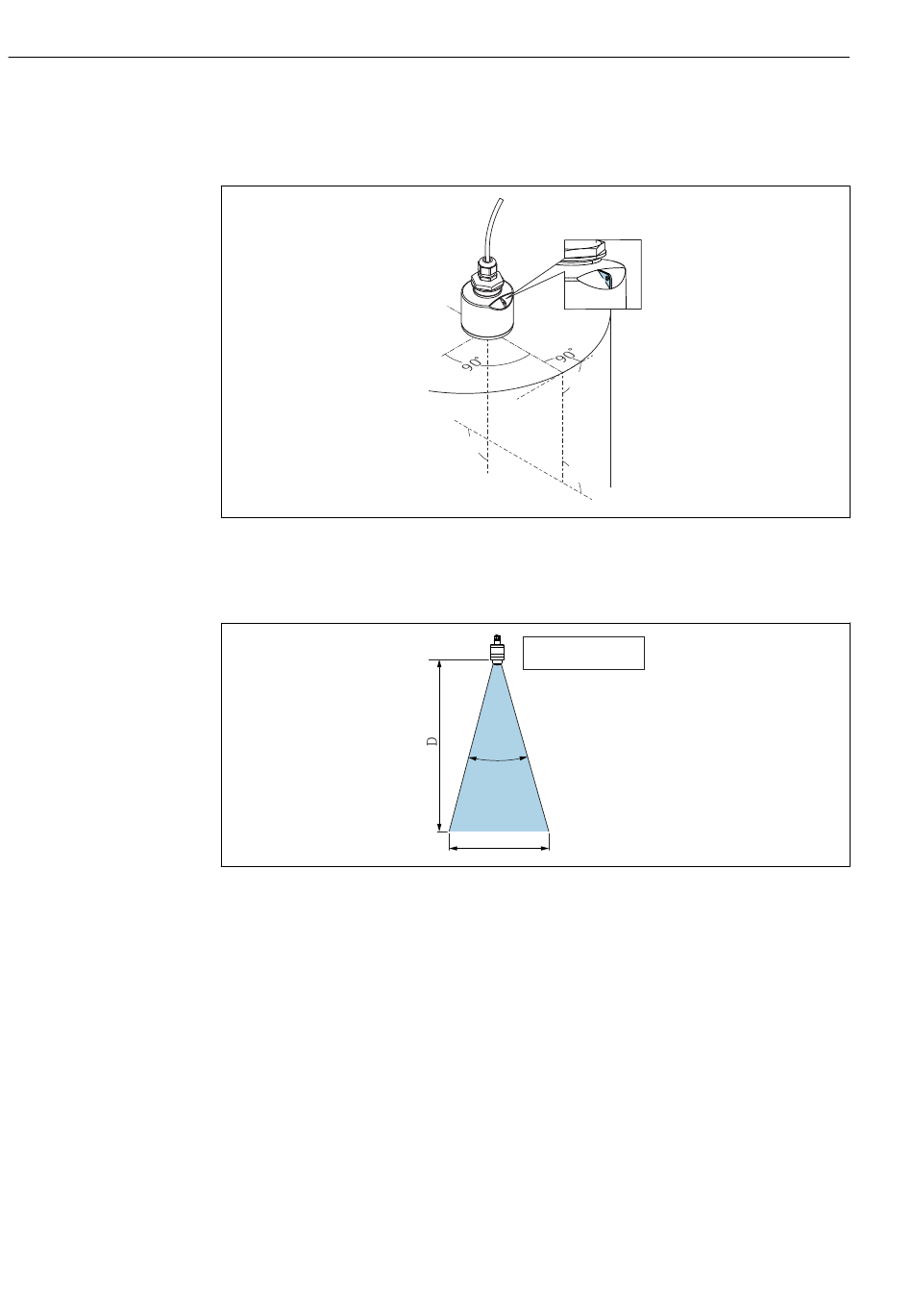

 6 Geräteausrichtung bei Behältermontage
5.1.5

Abstrahlwinkel

 7 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W
Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der
Radar-Wellen den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite).
Auch außerhalb des Strahlenkegels werden Mikrowellen abgestrahlt und können von Stö-
rern reflektiert werden.
Kegeldurchmesser W in Abhängigkeit von Abstrahlwinkel α und Distanz D.
40 mm (1,5 in) Antenne, α 30 °
W = D × 0,54
40 mm (1,5 in) Antenne mit Überflutungsschutzhülse, α 12 °
W = D × 0,21
°
9 0
9 0
°
9 0
°
_
α
W = 2 × D × tan
2
α
W
