Montage

14
5 Montage
5.1

Einbaubedingungen

5.1.1

Montagearten

A
E

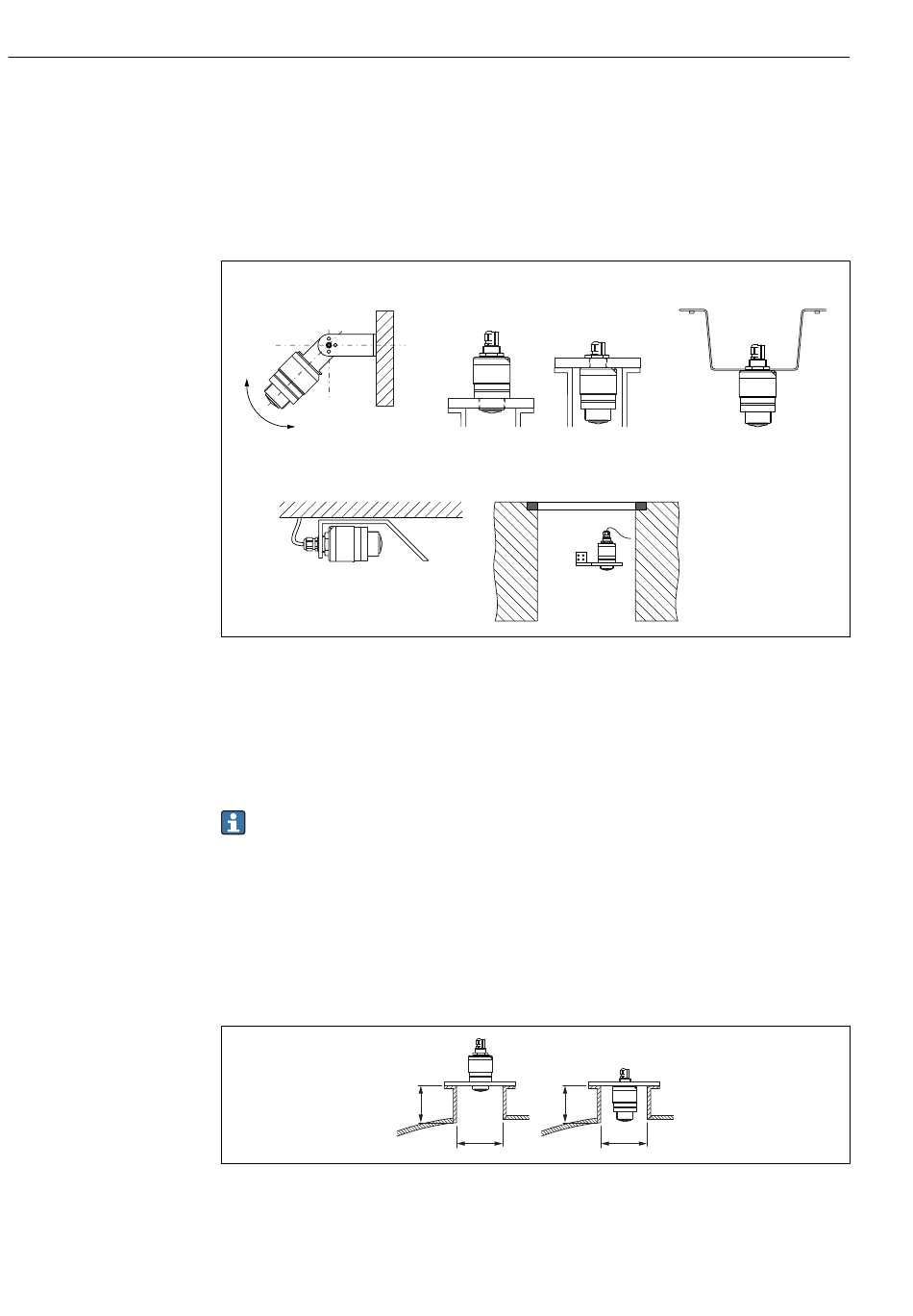

 3 Wand-, Decken- oder Stutzenmontage
A Wand- oder Deckenmontage ausrichtbar
B Eingeschraubt am frontseitigen Gewinde
C Eingeschraubt am rückseitigen Gewinde
D Deckenmontage mit Gegenmutter (im Lieferumfang)
E Horizontale Montage in beengten Räumen (Abwasserschacht)
F Wandmontage Schacht
Achtung!
• Die Sensorkabel sind nicht als Tragkabel ausgelegt, diese nicht zur Aufhängung ver-
wenden.
• Bei Freifeldanwendungen das Gerät zu jeder Zeit senkrecht ausgerichtet betreiben.
5.1.2

Stutzenmontage

Für eine optimale Messung sollte die Antenne aus dem Stutzen ragen. Die Stutzeninnen-
seite muss glatt sein und darf keine Kanten oder Schweißnähte enthalten. Wenn möglich
sollte die Stutzenkante abgerundet sein.
 4 Stutzenmontage
L Stutzenlänge
D Stutzendurchmesser
B C
F
L L
D
Micropilot FMR10
D
D
Endress+Hauser
A0028892
A0028843
