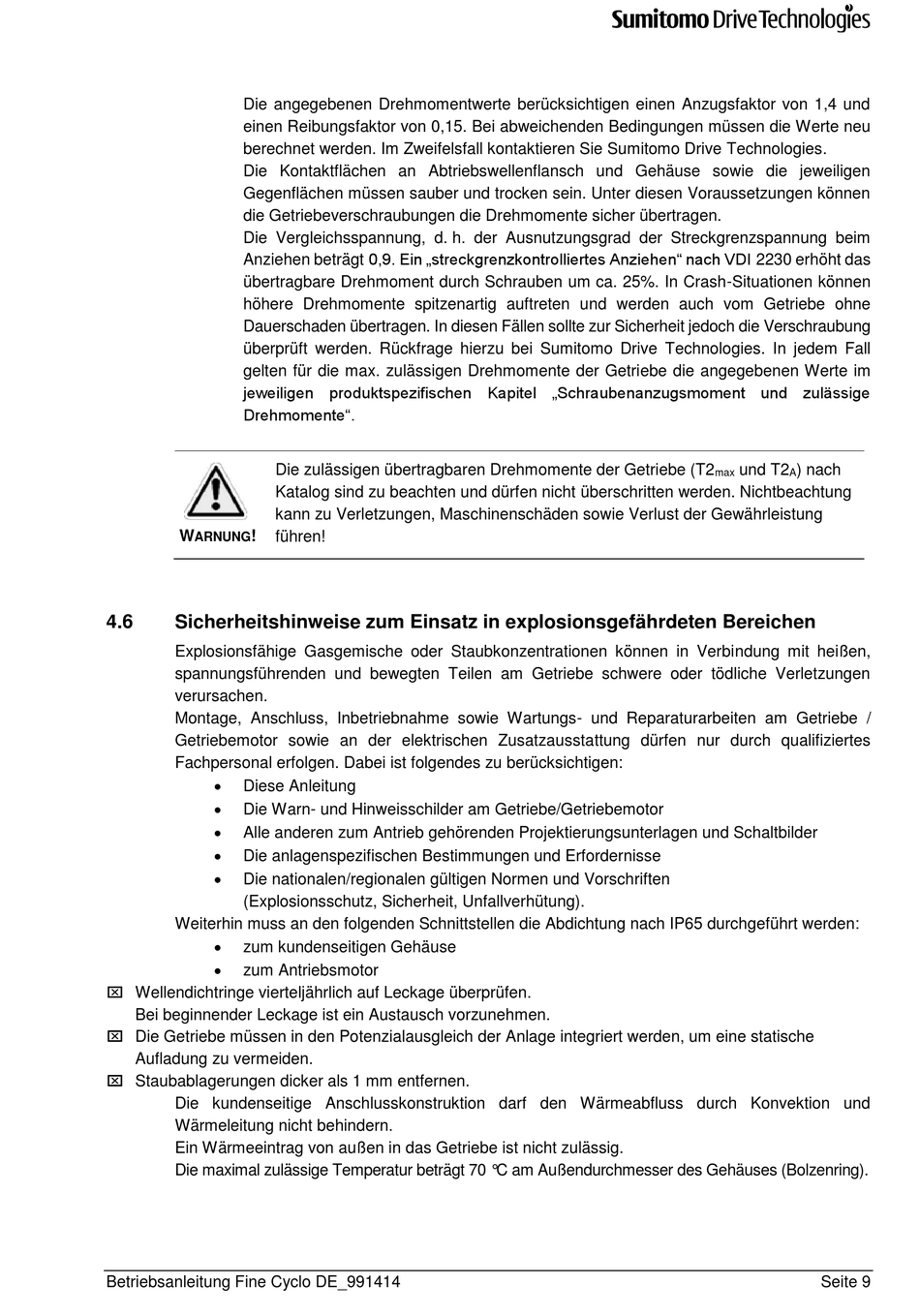

Die angegebenen Drehmomentwerte berücksichtigen einen Anzugsfaktor von 1,4 und
einen Reibungsfaktor von 0,15. Bei abweichenden Bedingungen müssen die Werte neu
berechnet werden. Im Zweifelsfall kontaktieren Sie Sumitomo Drive Technologies.
Die Kontaktflächen an Abtriebswellenflansch und Gehäuse sowie die jeweiligen
Gegenflächen müssen sauber und trocken sein. Unter diesen Voraussetzungen können
die Getriebeverschraubungen die Drehmomente sicher übertragen.
Die Vergleichsspannung, d. h. der Ausnutzungsgrad der Streckgrenzspannung beim
Anziehen beträgt 0,9. Ein „streckgrenzkontrolliertes Anziehen" nach VDI 2230 erhöht das
übertragbare Drehmoment durch Schrauben um ca. 25%. In Crash-Situationen können
höhere Drehmomente spitzenartig auftreten und werden auch vom Getriebe ohne
Dauerschaden übertragen. In diesen Fällen sollte zur Sicherheit jedoch die Verschraubung
überprüft werden. Rückfrage hierzu bei Sumitomo Drive Technologies. In jedem Fall
gelten für die max. zulässigen Drehmomente der Getriebe die angegebenen Werte im
jeweiligen produktspezifischen Kapitel „Schraubenanzugsmoment und zulässige
Drehmomente".
Die zulässigen übertragbaren Drehmomente der Getriebe (T2
Katalog sind zu beachten und dürfen nicht überschritten werden. Nichtbeachtung
kann zu Verletzungen, Maschinenschäden sowie Verlust der Gewährleistung
W
!
führen!
ARNUNG
4.6
Sicherheitshinweise zum Einsatz in explosionsgefährdeten Bereichen
Explosionsfähige Gasgemische oder Staubkonzentrationen können in Verbindung mit heißen,
spannungsführenden und bewegten Teilen am Getriebe schwere oder tödliche Verletzungen
verursachen.
Montage, Anschluss, Inbetriebnahme sowie Wartungs- und Reparaturarbeiten am Getriebe /
Getriebemotor sowie an der elektrischen Zusatzausstattung dürfen nur durch qualifiziertes
Fachpersonal erfolgen. Dabei ist folgendes zu berücksichtigen:
Diese Anleitung
Die Warn- und Hinweisschilder am Getriebe/Getriebemotor
Alle anderen zum Antrieb gehörenden Projektierungsunterlagen und Schaltbilder
Die anlagenspezifischen Bestimmungen und Erfordernisse
Die nationalen/regionalen gültigen Normen und Vorschriften
(Explosionsschutz, Sicherheit, Unfallverhütung).
Weiterhin muss an den folgenden Schnittstellen die Abdichtung nach IP65 durchgeführt werden:
zum kundenseitigen Gehäuse
zum Antriebsmotor
Wellendichtringe vierteljährlich auf Leckage überprüfen.
Bei beginnender Leckage ist ein Austausch vorzunehmen.
Die Getriebe müssen in den Potenzialausgleich der Anlage integriert werden, um eine statische
Aufladung zu vermeiden.
Staubablagerungen dicker als 1 mm entfernen.
Die kundenseitige Anschlusskonstruktion darf den Wärmeabfluss durch Konvektion und
Wärmeleitung nicht behindern.
Ein Wärmeeintrag von außen in das Getriebe ist nicht zulässig.
Die maximal zulässige Temperatur beträgt 70 °C am Außendurchmesser des Gehäuses (Bolzenring).
Betriebsanleitung Fine Cyclo DE_991414
und T2
) nach
max
A
Seite 9
