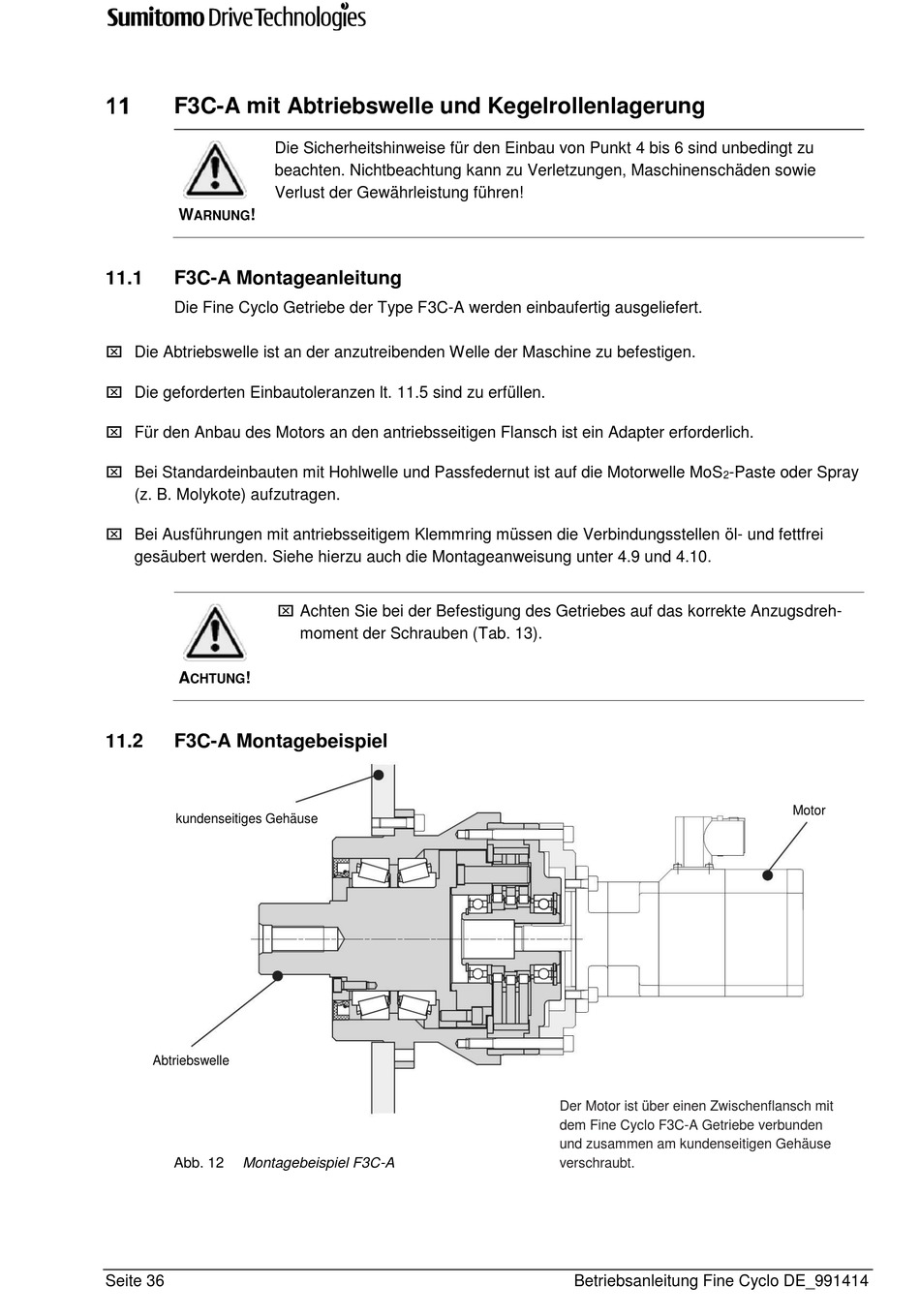

F3C-A mit Abtriebswelle und Kegelrollenlagerung
Die Sicherheitshinweise für den Einbau von Punkt 4 bis 6 sind unbedingt zu
beachten. Nichtbeachtung kann zu Verletzungen, Maschinenschäden sowie
Verlust der Gewährleistung führen!
W
!
ARNUNG
11.1
F3C-A Montageanleitung
Die Fine Cyclo Getriebe der Type F3C-A werden einbaufertig ausgeliefert.
Die Abtriebswelle ist an der anzutreibenden Welle der Maschine zu befestigen.
Die geforderten Einbautoleranzen lt. 11.5 sind zu erfüllen.
Für den Anbau des Motors an den antriebsseitigen Flansch ist ein Adapter erforderlich.
Bei Standardeinbauten mit Hohlwelle und Passfedernut ist auf die Motorwelle MoS
(z. B. Molykote) aufzutragen.
Bei Ausführungen mit antriebsseitigem Klemmring müssen die Verbindungsstellen öl- und fettfrei
gesäubert werden. Siehe hierzu auch die Montageanweisung unter 4.9 und 4.10.
Achten Sie bei der Befestigung des Getriebes auf das korrekte Anzugsdreh-
A
!
CHTUNG
11.2
F3C-A Montagebeispiel
kundenseitiges Gehäuse
Abtriebswelle
Abb. 12
Montagebeispiel F3C-A
Seite 36
moment der Schrauben (Tab. 13).
-Paste oder Spray
2
Der Motor ist über einen Zwischenflansch mit
dem Fine Cyclo F3C-A Getriebe verbunden
und zusammen am kundenseitigen Gehäuse
verschraubt.
Betriebsanleitung Fine Cyclo DE_991414
Motor
