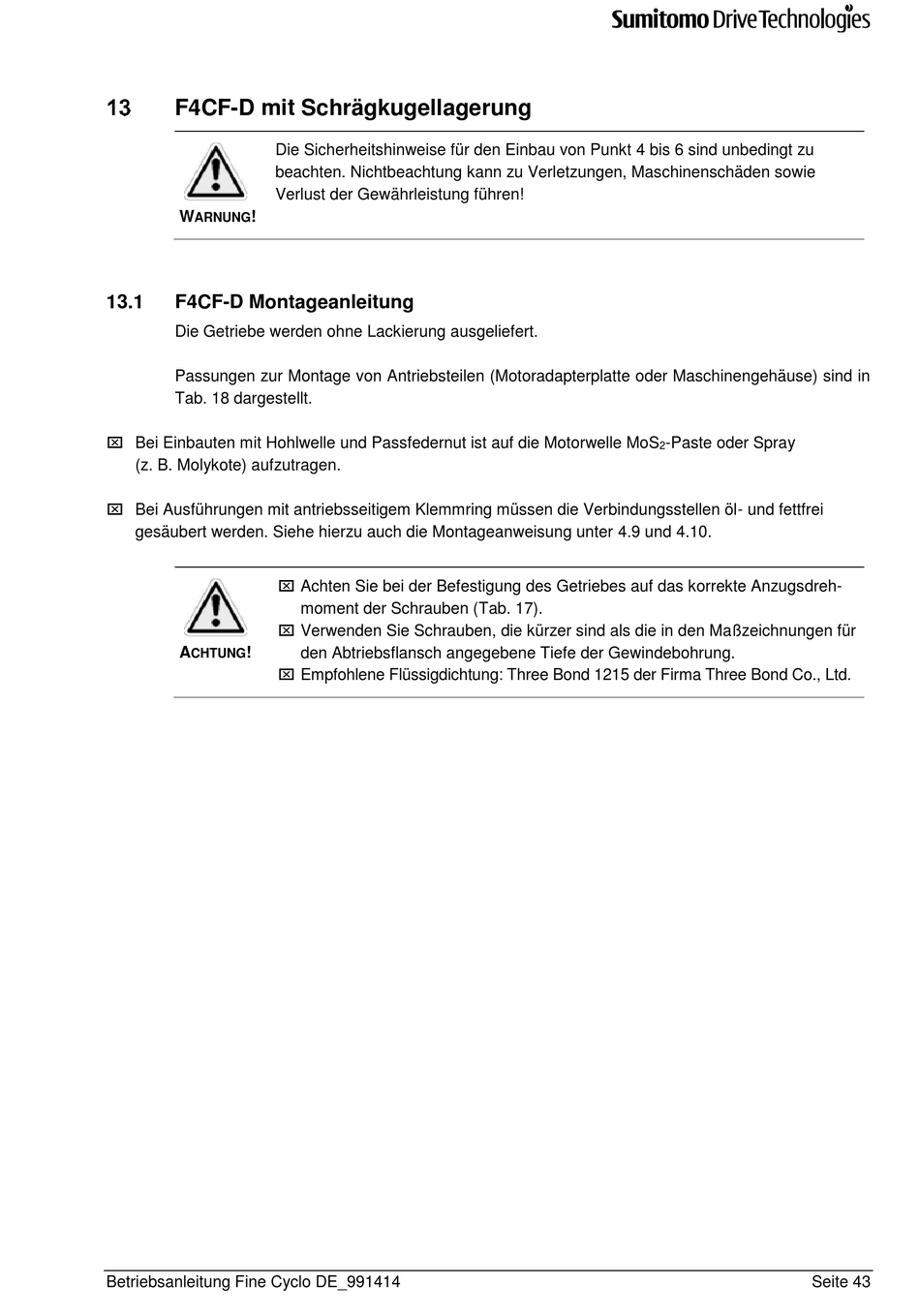

F4CF-D mit Schrägkugellagerung
Die Sicherheitshinweise für den Einbau von Punkt 4 bis 6 sind unbedingt zu
beachten. Nichtbeachtung kann zu Verletzungen, Maschinenschäden sowie
Verlust der Gewährleistung führen!
W
!
ARNUNG
13.1
F4CF-D Montageanleitung
Die Getriebe werden ohne Lackierung ausgeliefert.
Passungen zur Montage von Antriebsteilen (Motoradapterplatte oder Maschinengehäuse) sind in
Tab. 18 dargestellt.
Bei Einbauten mit Hohlwelle und Passfedernut ist auf die Motorwelle MoS
(z. B. Molykote) aufzutragen.
Bei Ausführungen mit antriebsseitigem Klemmring müssen die Verbindungsstellen öl- und fettfrei
gesäubert werden. Siehe hierzu auch die Montageanweisung unter 4.9 und 4.10.
Achten Sie bei der Befestigung des Getriebes auf das korrekte Anzugsdreh-
Verwenden Sie Schrauben, die kürzer sind als die in den Maßzeichnungen für
A
!
CHTUNG
Empfohlene Flüssigdichtung: Three Bond 1215 der Firma Three Bond Co., Ltd.
Betriebsanleitung Fine Cyclo DE_991414
moment der Schrauben (Tab. 17).
den Abtriebsflansch angegebene Tiefe der Gewindebohrung.
-Paste oder Spray
2
Seite 43
