- Die beiden Startführungshülsen (I) aus dem Trinkhalm ausschneiden. 2 Stück zu je 4 cm.
- Um einen besseren Halt zu erzielen, den Trinkhalm etwas mit Schleifpapier aufrauhen.
- Wie dargestellt nun die beiden Hülsen aufkleben.
Zum Verkleben muß hier allerdings Zweikomponenten-Klebstoff verwendet werden!

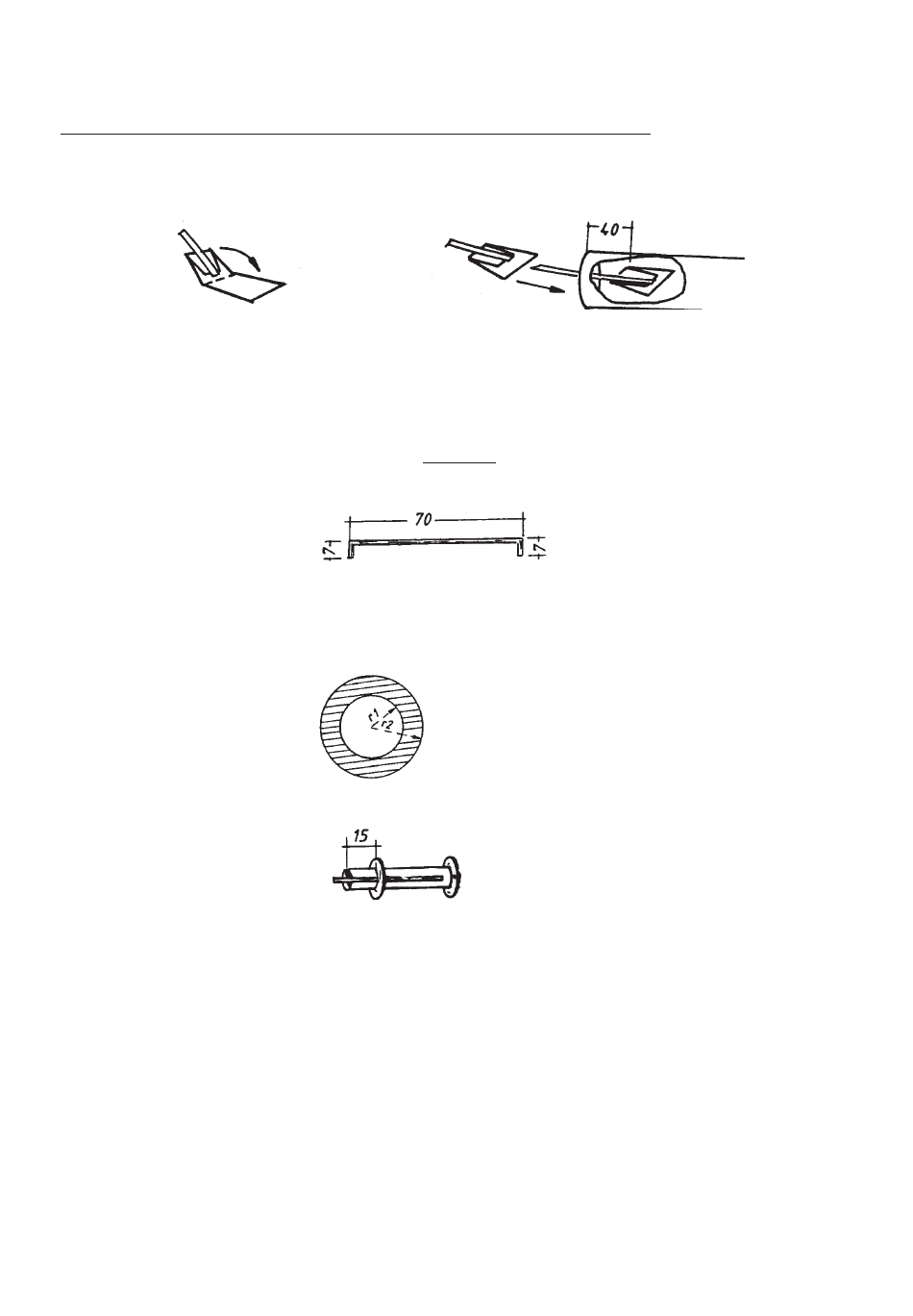

- Verbindungsleinenhalter ausschneiden und die Verbindungsleine (G, Gummiband) daraufkleben.
- Wie gezeigt nun selbiges 4 cm tief ins obere Ende der Zelle (B) einkleben.
- Das freie Ende an die Ösenschraube (H) anknoten.
- An das Stoffband (K) nun die Verbindungsschnur (L) anknoten und ebenfalls an der Ösenschraube befestigen.
Zusammenbau der Treibsatzhalterung
- Das Rohr des Treibsatzhalters (C) 1 cm parallel (radial) zu einem Ende einschneiden.
- Ein Stück Messingband (F) in die abgebildete Form vorsichtig biegen und in den Schlitz des Rohres (C) einsetzen.
- Mit einem Zirkel, wie abgebildet, auf das Stück Pappdeckel (D) je zwei entsprechende Ringe aufzeichnen und
ausschneiden.
- Die Paßform der beiden Ringe auf dem Treibsatzrohr (C) überprüfen und evtl. etwas mit Schleifpapier nach-
schleifen.
- die Ringe, wie abgebildet, auf das Treibsatzrohr (C) mit ausreichend Klebstoff aufkleben und gut trocknen las-
sen.
- hieran anschließend die gesamte Motorhalterung in die Zelle (B) einpassen, evtl. etwas nacharbeiten,und dann
mit genügend Klebstoff in die Raketenzelle (B) einkleben, sodaß Treibsatzrohr (C) und Raketenrohr (B) bündig ab-
schließen und nur noch ein TeiI des Federhakens herausschaut.
Bergungssystem:
Durch das eingebaute Bergungssystem (Stoffband) ist das Modell wiederverwendbar! Nach Ausbrennen des
Treibsatzes wird automatisch die Spitze abgetrennt und das anhängende Stoffband kann sich entfalten. Durch
die Flatterbewegung erhöht sich soweit nun der Luftwiderstand, daß die Rakete ins Taumeln gerät und sanft lan-
den kann.
Startvorbereitungen:
Um ein Verbrennen des Stoffbandes durch den Treibsatz zu verhindern, muß vor jedem Start etwas Schutz-vlies-
material zuerst in die Raketenzelle getan werden! Erst dann wird das Stoffband zusammengerollt und zusammen
mit der Spitze in die Raketenzelle eingesetzt.
Einen geeigneten Treibsatz auswählen und schon kann's losgehen.
Wichtig: Vergessen Sie nie das Schutzvlies !!!
D102319#1
r 1 = 9,5 mm
r 2 = 14,5 mm
3
