Bauanleitung Raketentyp I
Allgemeines:
Vor dem Zusammenbau nachfolgenden Text gut durchlesen und dann erst mit dem Bauen beginnen.
Es werden zwei Arten von Klebstoff benötigt:
a) Weißleim (Ponal)
b) Zweikomponenten-Klebstoff wie Stabilit express o.ä.
Desweiteren wird noch Schutzvliesmaterial für jeden Start gebraucht! (siehe Zubehör)
Alle Maßangaben der Zeichnungen in mm.
Zusammenbau:
- Teileliste auf Vollständigkeit kontrollieren.

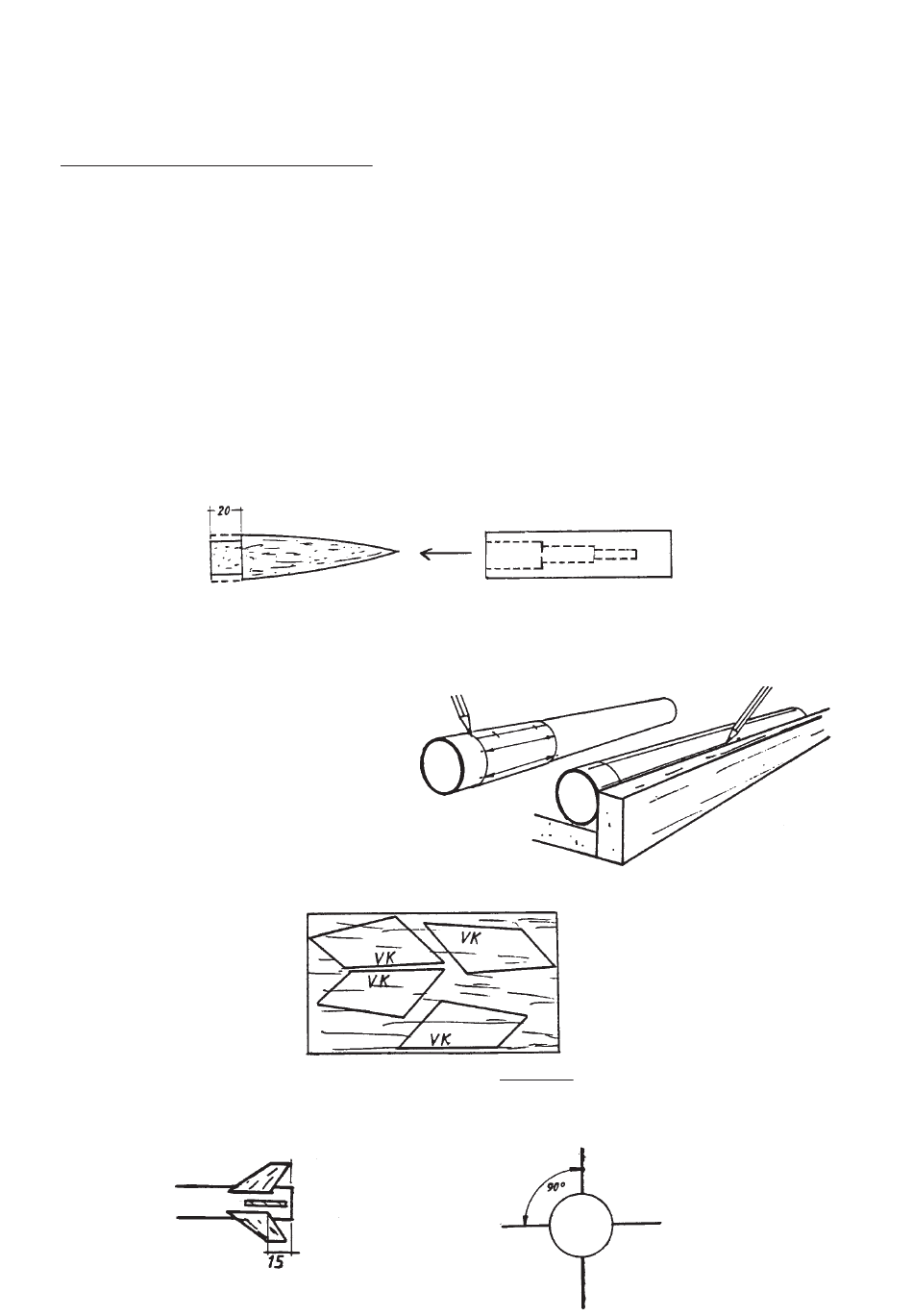

- Wie auf der Abbildung gezeigt, an einem Rundstabende (A) einen Versatz einschleifen, sodaß er leicht in die Zelle
(B) paßt.
- Die Spitze (A) nach dem Versatz konisch zufeilen und verschleifen.
Hinweis:
Das Gewicht der Spitze kann durch eine Stufenbohrung verkleinert werden.
- Ösenschraube (H) in die Spitze eindrehen.
- Markierungsschablone der Flossen ausschneiden und mit Klebeband zusammenheften.
- Flossenlinien wie gezeigt markieren.
- Die abgebildete Form der Flosse wie in der Abbildung dargestellt auf das Pappelsperrholzbrettchen (E) übertra-
gen.
- Mit einem scharfen Messer und einem Lineal nun die Flossen vorsichtig ausschneiden und die Kanten etwas ab-
schleifen.
- Wie gezeigt nun die Flossen 1,5 cm vom hinteren Ende aufkleben und ausrichten.
