EINBAU- UND MONTAGEANLEITUNG
EINBAU- UND MONTAGEANLEITUNG
KESSEL - Boden-/Deckenablauf Practicus
aus Kunststoff
Auslauf senkrecht / seitlich DN 50/70/100

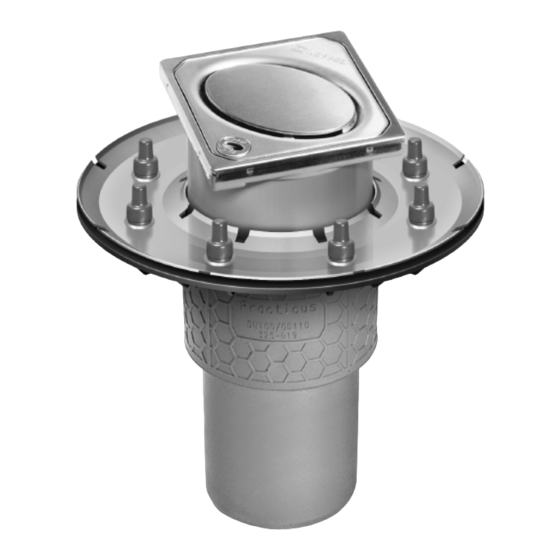

Abbildung zeigt Art.-Nr. 45219.64
LGA
DIN EN 1253
Landesgewerbeamt Bayern
Bauart
Bauart
geprüft
geprüft
und überwacht
und überwacht
k Pressdichtungsflansch mit Gegenflansch
aus Edelstahl zur Feuchtigkeitsabdichtung
k Drehbares und stufenlos
höhenverstellbares Aufsatzstück
k Optimale Rohrreinigung durch
Herausnehmen des Geruchverschlusses
k Einfachster Einbau
k Mit Design-Rosten kombinierbar
k Grundkörper kombinierbar mit
Systemzubehör 125
Dehnfuge zwischen Endbelag und Aufsatzstück
legen.
Änderungsstand: 05/2012
Sachnummer:
325-914

Werbung

loading

Verwandte Anleitungen für Kessel Practicus

Inhaltszusammenfassung für Kessel Practicus

  • Seite 1 EINBAU- UND MONTAGEANLEITUNG EINBAU- UND MONTAGEANLEITUNG KESSEL - Boden-/Deckenablauf Practicus aus Kunststoff Auslauf senkrecht / seitlich DN 50/70/100 k Pressdichtungsflansch mit Gegenflansch aus Edelstahl zur Feuchtigkeitsabdichtung k Drehbares und stufenlos höhenverstellbares Aufsatzstück k Optimale Rohrreinigung durch Herausnehmen des Geruchverschlusses k Einfachster Einbau k Mit Design-Rosten kombinierbar k Grundkörper kombinierbar mit...
  • Seite 2 Einbauvorschlag KESSEL-Decken - ablauf Practicus Auslauf seitlich Geruchsverschluss Aufsatzstück Rost mit Schlitz- Design Pressdichtungs flansch Sickerwasser ableitung Abb. zeigt Art.-Nr. 45170 + 48402 + 48201 KESSEL-Bodenablauf Practicus Ablauf seitlich Geruchverschluss Aufsatzstück Rost im Schlitz-Design Lippendichtung (im Lieferumfang des Aufsatzstückes) Abb. zeigt Art.-Nr. 45170 + 48201...
  • Seite 3 Maßangaben Abbildung zeigt 45110.40 Abbildung zeigt 45210.40 ‡135 (Art.-Nr. 45250, 45270, 45210) (Art.-Nr. 45150, 45170, 45110) 122,8 136,5 Abbildung zeigt 45119.63 Abbildung zeigt 45219.64 ‡273 ‡273 „132 „132 ‡135 (Art.-Nr. 45159, 45179, 45119) (Art.-Nr. 45259, 45279, 45219) 122,8 136,5...

  • Seite 4: Reinigung

    1,5 cm Fliesen geklebt Feuchtigkeitsabdichtung Dehnfuge Fliesenkleber Zementestrich Wärme-/ Trittschalldämmung Folie als Betondecke Dampfsperre Aufsatzstück KESSEL-Deckenablauf Practicus Grundkörper Pressdichtungsflansch Verlängerungsstück Geruchverschluss Haltering für Geruchsverschluss Zum Einbau des Brandschutzeinsatzes FireKit (Art.-Nr. 48100) ist der Ge ruch verschluss und der Haltering zu demontieren. Reinigung...
  • Seite 5 DIN EN 18195-5 mind. eine Dicke von 1,8 mm aufweisen. Bauzeitschutzabdeckung Während der Bauzeit kann der KESSEL-Boden-/Deckenablauf Practicus mit der mitgelieferten Bau zeit schutzabdeckung gegen Hinweis: Pressdichtungsflansch und Grundkörper sind max. 70 kg das Ein dringen von Schmutz, z.B. Mörtel, Beton, etc. geschützt belastbar.
  • Seite 6 Systemzubehör (System 125) Schemadarstellung des kompletten Baukastensystems. Verlängerungsstück aus PP 48987 mit Lippendichtung Haarsieb 48700 Abdichtungsflansch montierbar auf Grundkörper und Verlängerungsstücke Klebeflansch mit Gegenflansch 48401 Pressdichtungsflansch 48402 Abdichtungsbahn aus PVC 500 x 500 mm 43710 Abdichtungsbahn aus EPDM 500 x 500 mm 43730 Aufsatzstück aus ABS 48950...
