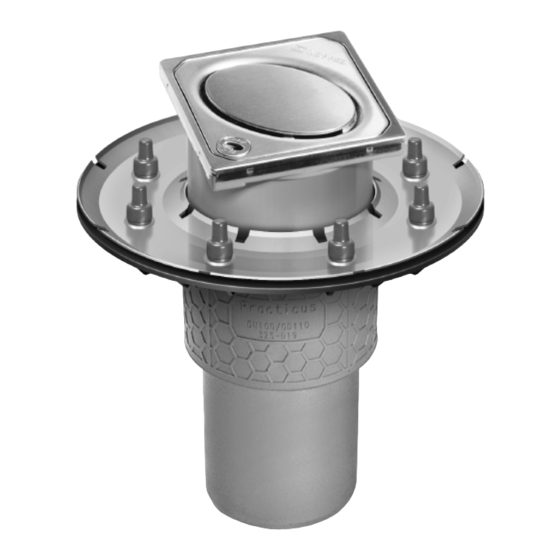

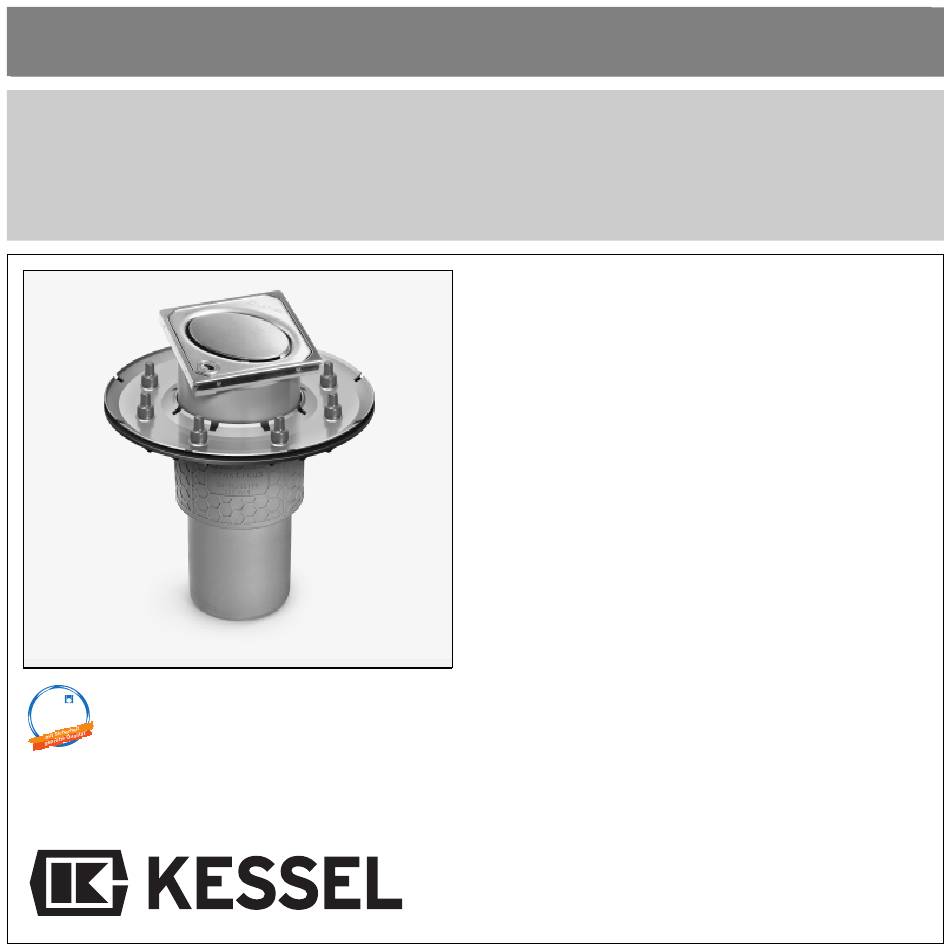

EINBAU- UND MONTAGEANLEITUNG EINBAU- UND MONTAGEANLEITUNG aus Kunststoff KESSEL - Boden-/Deckenablauf Practicus ® Auslauf senkrecht / seitlich DN 50/70/100 k Pressdichtungsflansch mit Gegenflansch aus Edelstahl zur Feuchtigkeitsabdichtung k Drehbares und stufenlos höhenverstellbares Aufsatzstück k Optimale Rohrreinigung durch Herausnehmen des Geruchverschlusses...
Seite 2
Maßangaben Abbildung zeigt 45110.40 Abbildung zeigt 45210.40 135 (Art.-Nr. 45250, 45270, 45210) (Art.-Nr. 45150, 45170, 45110) 122 8 136 5 Abbildung zeigt 45119.63 Abbildung zeigt 45219.64 273 273 132 132 135 (Art.-Nr. 45159, 45179, 45119) (Art.-Nr. 45259, 45279, 45219) 122 8 136 5...
Seite 3
Eindringen von rückstauendem Abwasser aus der Rohrleitung in den an das Fliesenraster (1). Minimale Einbauhöhe durch Absägen Bodenaufbau verhindert werden soll, wird zwischen Aufsatzstück (2). Mit einem KESSEL-Verlängerungsstück kann die Einbautiefe und Grundkörper, bzw. Zwischenstück die KESSEL-Lippendichtung max. um 120 mm vergrößert werden (3).
Seite 4
Fliesenkleber Zementestrich Wärme-/ Trittschalldämmung Folie als Betondecke Dampfsperre Aufsatzstück Grundkörper Pressdichtungsflansch KESSEL-Deckenablauf Ecoguss ® Geruchsverschluss Verlängerungsstück Haltering für Geruchsverschluss Zum Einbau des Brandschutzeinsatzes FireKit (Art.-Nr. 48100) ist der Geruchverschluss und der Haltering zu demontieren. Reinigung Nach Abnehmen des Rostes und Herausnehmen des Geruchverschlusses ist eine optimale Rohrreinigung von Zu- und Ablauf möglich.
Seite 5
Einbauvorschlag KESSEL-Decken- Auslauf seitlich ® ablauf Practicus Geruchsverschluss Aufsatzstück Rost mit Schlitz- Design Pressdichtungsflansch Sickerwasserableitung Abb. zeigt Art.-Nr. 45170 + 48402 + 48201 KESSEL-Bodenablauf Ablauf seitlich Practicus ® Geruchverschluss Aufsatzstück Rost im Schlitz-Design Lippendichtung (im Lieferumfang des Aufsatzstückes) Abb. zeigt Art.-Nr. 45170 + 48201...
Seite 6
Systemzubehör (System 125) Schemadarstellung des kompletten Baukastensystems. Verlängerungsstück aus PP 48987 mit Lippendichtung Haarsieb 48700 Abdichtungsflansch montierbar auf Grundkörper und Verlängerungsstücke Klebeflansch mit Gegenflansch 48401 Pressdichtungsflansch 48402 Abdichtungsbahn aus PVC 500 x 500 mm 43710 Abdichtungsbahn aus EPDM 500 x 500 mm 43730 Aufsatzstück aus ABS 48950...
