2. Conecte la ida y el retorno del producto al circuito hi-
dráulico.
–
Par de giro: 61,8 ... 75,4 Nm
3. Aísle las tuberías de conexión y las llaves con una pro-
tección contra la condensación.
–
Protección contra la condensación de 10 mm de
grosor

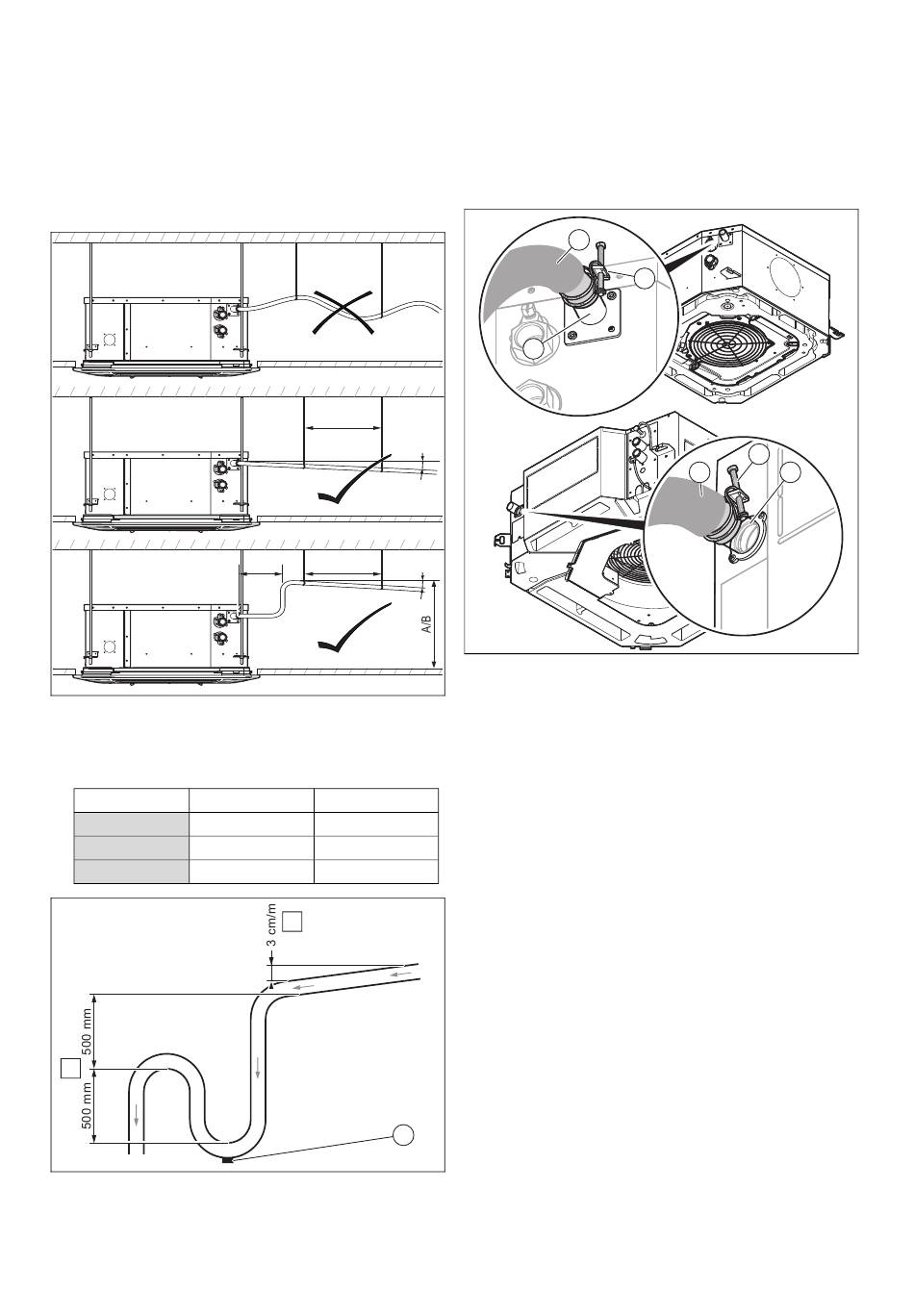

5.1.2 Conexión de la salida de condensación
▶
Mantenga las distancias e inclinaciones para que el con-
densado pueda salir correctamente por la salida del pro-
ducto.
Dimensiones
A
VA 1-035 KN
600
−
VA 1-050 KN
−
VA 1-100 KN
B
▶
Respete la inclinación mínima (A) para garantizar la des-
carga de condensados.
0020249957_04 aroVAIR Instrucciones de instalación y mantenimiento
800~1000
≥1%
≥1%
<200 800~1000
B
−
1.000
1.000
A
1
▶
Instale un sistema de desagüe adecuado (B) para evitar
la formación de olores.
▶
Coloque un tapón de vaciado (1) en el suelo del módulo
de recogida de condensados. Asegúrese de que el tapón
puede desmontarse rápidamente.
▶
Coloque correctamente la tubería de desagüe, de forma
que no se generen tensiones en la conexión de salida
del producto.
035
2
1
050-100
▶
Con la manguera de evacuación de condensados (2) y
la abrazadera de tubo (3), incluidas en el material sumi-
nistrado, conecte la descarga de condensados (1) al pro-
ducto.
▶
Aísle el tubo de evacuación de condensados (2) con las
piezas aislantes suministradas.
▶
Compruebe la descarga de condensados. (→ Página 55)
Instalación 5
3
3
2 1
