6 Inbetriebnahme

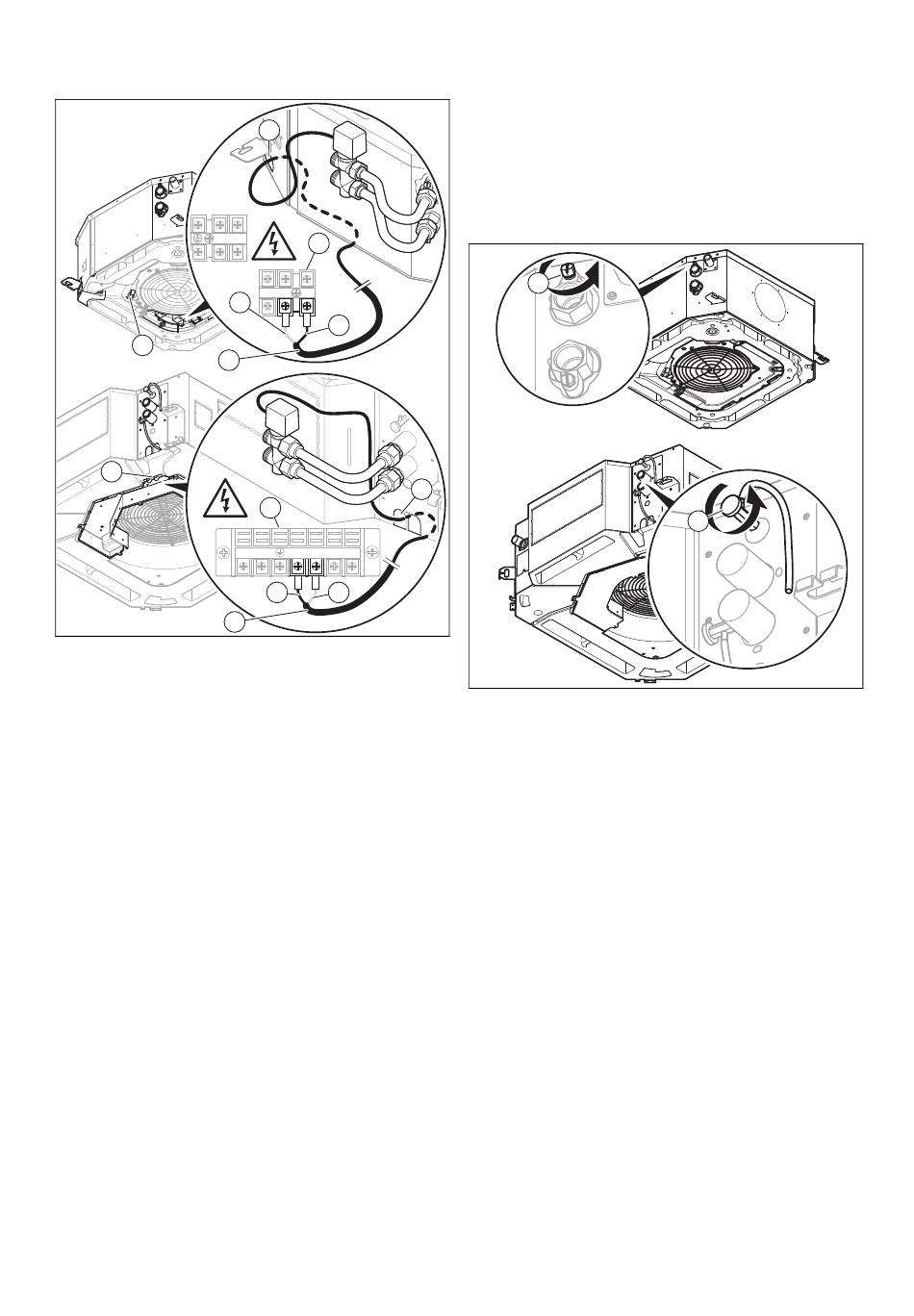

5.2.7 Vorrangumschaltventil anschließen
(optional)
035
L
2
1
050-100
2
1. Demontieren Sie die Produktblende. (→ Seite 10)
2. Lösen Sie die Schrauben des Schaltkastendeckels und
nehmen Sie diesen anschließend ab.
3. Führen Sie das Kabel des Vorrangumschaltventils (1)
durch die Kabeldurchführungen (2).
4. Schließen Sie die Adern des Kabels (1) an der
Anschlussklemme des Gebläsekonvektors (3) an und
beachten Sie dazu die nachstehenden Informationen.
–
braune Ader (4) des Kabels an Steckverbindung (L)
der Anschlussklemme (3)
–
schwarze Ader (5) des Kabels an Steckverbindung
(1) der Anschlussklemme (3)
–
blaue Ader (6) des Kabels an Steckverbindung (2)
der Anschlussklemme (3)
5. Schließen Sie den Schaltkasten.
14
2
N
3
3 2 1
6
5
3
L N 1 2 3 4
5 6
1
6 Inbetriebnahme
6.1 Inbetriebnahme
1. Ziehen Sie zum Befüllen des Hydraulikkreises die
Installationsanleitung des Wärmeerzeugers zurate.
2. Prüfen Sie, ob die Anschlüsse dicht sind.
3. Entlüften Sie den Hydraulikkreis (→ Seite 14).
6.2 Produkt entlüften
035
1
050-100
2
1. Öffnen Sie beim Befüllen mit Wasser das Entlüftungs-
ventil (1).
2. Schließen Sie das Entlüftungsventil, sobald Wasser
ausläuft (wiederholen Sie diese Maßnahme bei Bedarf
mehrmals).
3. Vergewissern Sie sich, dass die Entlüftungsschraube
dicht ist.
Installations- und Wartungsanleitung aroVAIR 0020249957_04
