6 Colocação em funcionamento

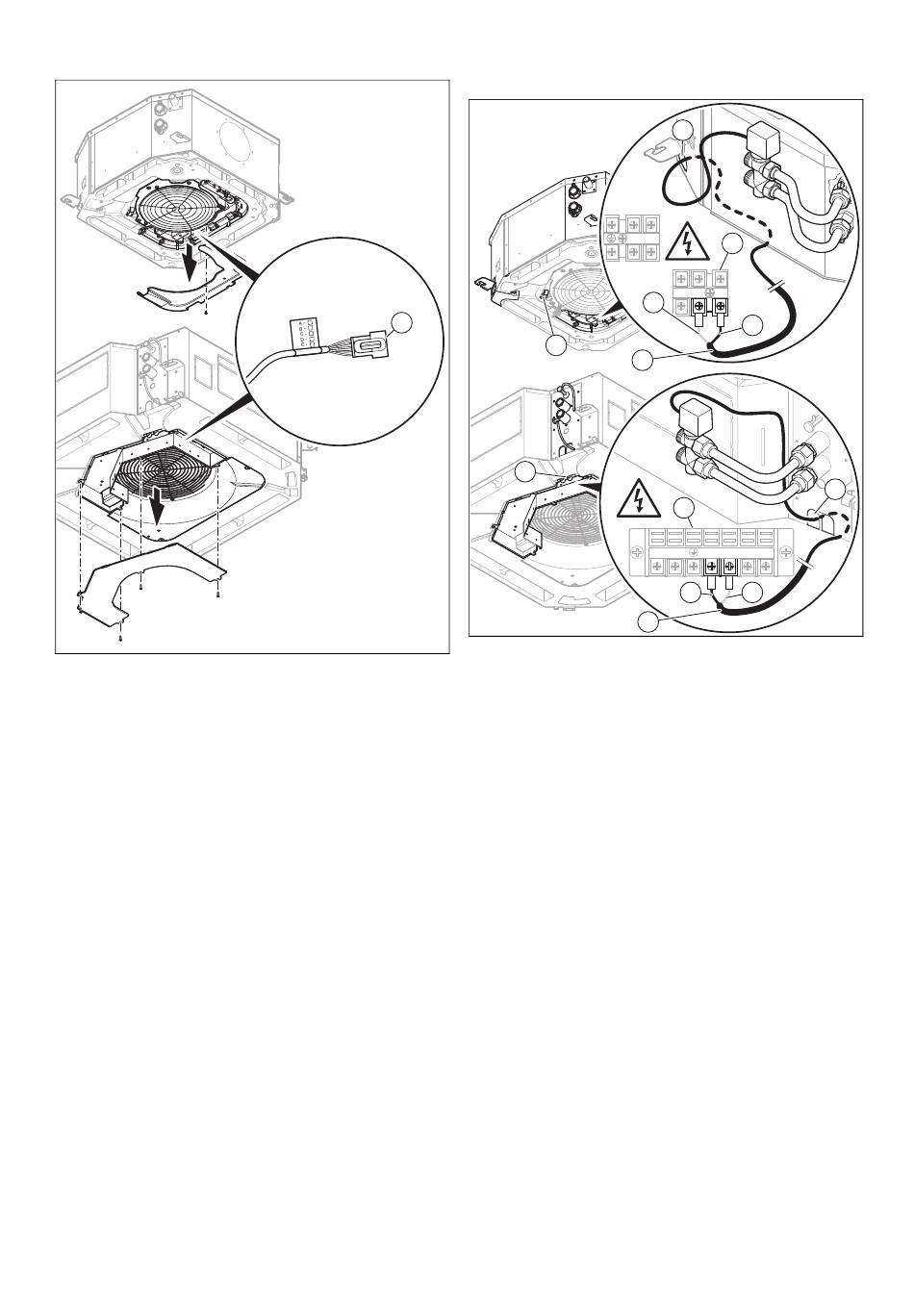

5.2.6 Ligar o regulador com cabo (opcional)
035
050-100
1. Desmonte a grelha de aspiração de ar. (→ Página 267)
2. Solte os parafusos da tampa da caixa de distribuição e
retire-a de seguida.
3. Ligue o regulador com cabo à ficha (1).
–
Consulte o manual do regulador com cabo para
efetuar a cablagem.
4. Feche a caixa de distribuição.
272
5.2.7 Ligar a válvula de transferência prioritária
(opcional)
035
1
2
050-100
2
1. Desmonte a tampa do produto. (→ Página 268)
2. Solte os parafusos da tampa da caixa de distribuição e
retire-a de seguida.
3. Conduza o cabo da válvula de transferência prioritária
(1) através das passagens do cabo (2).
4. Ligue os fios do cabo (1) ao borne de ligação do venti-
loconvetor (3) e observe as seguintes indicações.
–
fio castanho (4) do cabo na ficha (L) do borne de
ligação (3)
–
fio preto (5) do cabo na ficha (1) do borne de liga-
ção (3)
–
fio azul (6) do cabo na ficha (2) do borne de ligação
(3)
5. Feche a caixa de distribuição.
6 Colocação em funcionamento
6.1 Colocação em funcionamento
1. Consulte o manual de instalação do gerador de calor
para encher o circuito hidráulico.
2. Verifique se as ligações estão estanques.
3. Purgue o circuito hidráulico (→ Página 273).
Manual de instalação e manutenção aroVAIR 0020249957_04
2
L N
3
3 2 1
6
5
1
3
L N 1 2 3 4
5 6
1
2
