PSEN ix2 F4 code

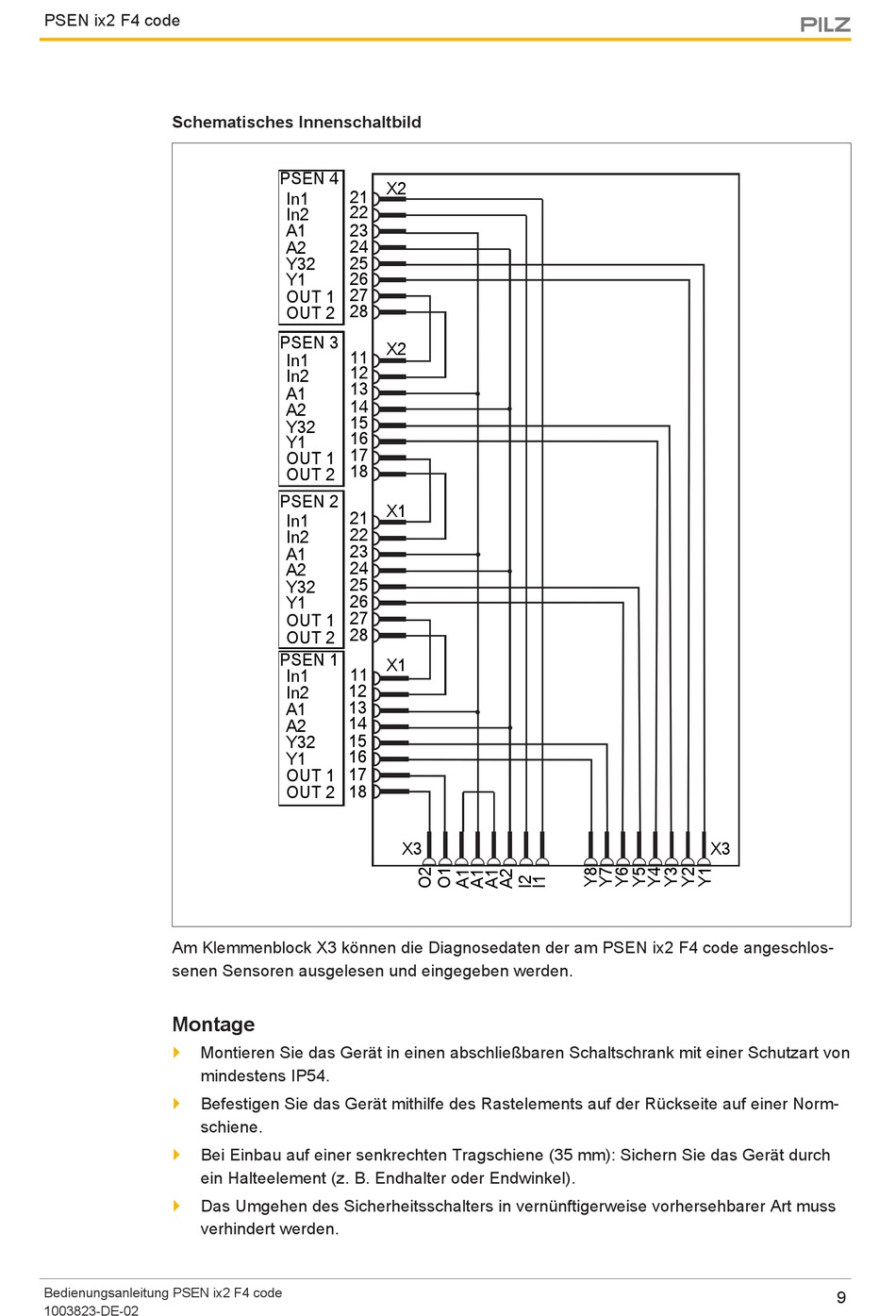

Schematisches Innenschaltbild
Am Klemmenblock X3 können die Diagnosedaten der am PSEN ix2 F4 code angeschlos-
senen Sensoren ausgelesen und eingegeben werden.
Montage
}
Montieren Sie das Gerät in einen abschließbaren Schaltschrank mit einer Schutzart von
mindestens IP54.
}
Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm-
schiene.
}
Bei Einbau auf einer senkrechten Tragschiene (35 mm): Sichern Sie das Gerät durch
ein Halteelement (z. B. Endhalter oder Endwinkel).
}
Das Umgehen des Sicherheitsschalters in vernünftigerweise vorhersehbarer Art muss
verhindert werden.
Bedienungsanleitung PSEN ix2 F4 code
1003823-DE-02
PSEN 4
X2
21
In1
22
In2
A1
23
24
A2
25
Y32
26
Y1
27
OUT 1
28
OUT 2
PSEN 3
X2
11
In1
12
In2
13
A1
14
A2
15
Y32
16
Y1
17
OUT 1
18
OUT 2
PSEN 2
X1
21
In1
22
In2
23
A1
24
A2
25
Y32
26
Y1
27
OUT 1
28
OUT 2
PSEN 1
X1
11
In1
12
In2
13
A1
14
A2
15
Y32
16
Y1
17
OUT 1
18
OUT 2
X3
X3
9
