Inhaltszusammenfassung für Pilz PSEN ix2 F4 code
- Seite 1 PSEN ix2 F4 code Sensorik PSEN Bedienungsanleitung 1003823-DE-02...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung Sicherheitsvorschriften Zusätzlich geltende Dokumente Qualifikation des Personals Gewährleistung und Haftung Entsorgung Funktionsbeschreibung Montage Verdrahtung Allgemeine Hinweise zur Verdrahtung Anschlussbelegung Anschluss an Auswertegeräte Allgemein Einzelschaltung Reihenschaltung der Schnittstelle Abmessungen Technische Daten Bestelldaten System Zubehör Bedienungsanleitung PSEN ix2 F4 code 1003823-DE-02... -
Seite 4: Einführung
PSEN ix2 F4 code Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PSEN ix2 F4 code. Sie gilt, bis eine neue Do- kumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Übersicht
Dezentraler Passiv-Verteiler zum Anschluss der Sensoren an ein Steuerungssystem von Pilz. max. 4 Sensoren pro PSEN ix2 F4 code anschließbar max. 5 PSEN ix2 F4 code mit max. 16 Teilnehmern können in Reihe geschaltet werden Weiterleitung von Diagnoseinformationen der angeschlossenen Sensoren. Lieferumfang Schnittstelle PSEN ix2 F4 code mit drei gesteckten Brücken... -

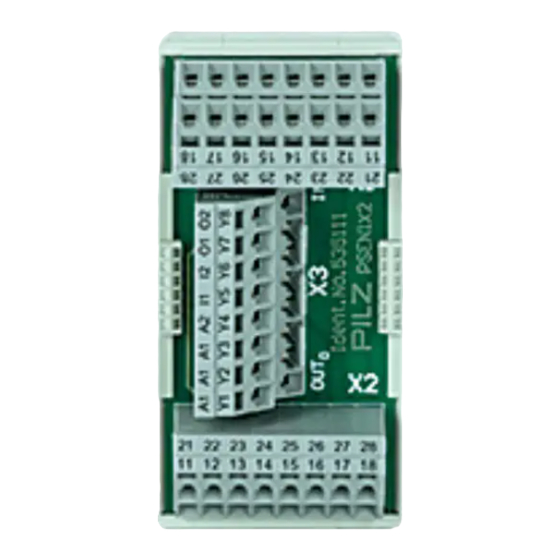

Seite 6: Frontansicht
Y1-Y8: Klemmen für die Kommunikation, Datenein- und ausgänge der Sensoren PSEN 1-4 [1] Klemme Y8: Diagnoseeingang IN für den Sensor 1 [2] Klemme Y1: Diagnoseausgang OUT vom Sensor 4 [3] Klemmen Y2+Y3, Y4+Y5, Y6+Y7 sind im Auslieferungszustand gebrückt Bedienungsanleitung PSEN ix2 F4 code 1003823-DE-02... -
Seite 7: Sicherheit
Dokument "Systembeschreibung Safety Device Diagnostics" aufgeführt. Reihenschaltung von PSEN Sensoren und Anschluss an ein Auswertegerät Es können max. 4 PSEN Sensoren an ein PSEN ix2 F4 code angeschlossen werden. Alle Sensoren müssen 8-polig sein mit jeweils 2 Sicherheitseingängen. -
Seite 8: Gewährleistung Und Haftung
Geräten (z. B. Elektro- und Elektronikgerätegesetz). Funktionsbeschreibung Mithilfe des PSEN ix2 F4 code können Pilz-Sensoren in Reihe geschaltet und an ein Feld- busmodul für die Auswertung von Diagnosedaten angeschlossen werden. PSEN ix2 F4 co- de können ebenfalls in Reihe geschaltet werden. -
Seite 9: Montage
OUT 2 PSEN 1 OUT 1 OUT 2 Am Klemmenblock X3 können die Diagnosedaten der am PSEN ix2 F4 code angeschlos- senen Sensoren ausgelesen und eingegeben werden. Montage Montieren Sie das Gerät in einen abschließbaren Schaltschrank mit einer Schutzart von mindestens IP54. -
Seite 10: Verdrahtung
Eingang Kanal 2 des Sensors weiß +24 V DC braun 0 V DC blau Meldeausgang/Diagnoseausgang Y32 des grau Sensors Meldeeingang/Diagnoseeingang Y1 des Sensors Ausgang Kanal 1 des Sensors grün Ausgang Kanal 2 des Sensors gelb Bedienungsanleitung PSEN ix2 F4 code 1003823-DE-02... - Seite 11 Status Meldeeingang/Diagnose- eingang des PSEN 4 Status Meldeausgang/Diagnose- ausgang des PSEN 3 Status Meldeeingang/Diagnose- eingang des PSEN 3 Status Meldeausgang/Diagnose- ausgang des PSEN 2 Status Meldeeingang/Diagnose- eingang des PSEN 2 Status Meldeausgang/Diagnose- ausgang des PSEN 1 Status Meldeeingang/Diagnose- eingang des PSEN 1 Bedienungsanleitung PSEN ix2 F4 code 1003823-DE-02...
-
Seite 12: Anschluss An Auswertegeräte
Sicherheitsfunktion jedes Sensors in der Sicherheitskette aus und prü- fen Sie das korrekte Ansprechen der Sicherheitsausgänge des Auswertege- räts. Einzelschaltung Beachten Sie: die Reihenfolge der Sensoren muss beim Anschluss an das PSEN ix2 F4 code einge- halten werden. – PSEN 1: Klemmenblock X1, Klemmen 11-18 –... - Seite 13 Abb.: Klemmenblock X1 mit drei Brücken für einen nicht angeschlossenen Sensor Anschluss ohne Feldbusmodul Wird das PSEN ix2 F4 code nicht an ein Feldbusmodul angeschlossen, müssen die Brücken, die im Auslieferungszustand des PSEN ix2 F4 code an den Klemmen X3 Y2 –...
-
Seite 14: Reihenschaltung Der Schnittstelle
Max. 5 PSEN ix2 F4 code können in Reihe geschaltet werden. Max. 16 Sensoren können an ein Feldbusmodul angeschlossen werden. An die ersten PSEN ix2 F4 code können nur drei Sensoren angeschlossen werden. Am letzten PSEN ix2 F4 code können auch 4 Sensoren angeschlossen werden. - Seite 15 PSEN ix2 F4 code Sensor 1 Auswertegerät Sensor 2 Sensor 3 Feldbusmodul Sensor 4 Sensor 5 Sensor 6 Sensor n-3 Sensor n-2 Sensor n-1 Sensor n Bedienungsanleitung PSEN ix2 F4 code 1003823-DE-02...
-
Seite 16: Abmessungen
48 (1,89") 57 (2,24") Frontansicht Seitenansicht Technische Daten Allgemein Zulassungen UL/cUL Elektrische Daten Innenwiderstand 0 Ohm Bemessungsspannung Spannung UB 30 V Umweltdaten Umgebungstemperatur Temperaturbereich -10 - 55 °C Lagertemperatur Temperaturbereich -25 - 70 °C Bedienungsanleitung PSEN ix2 F4 code 1003823-DE-02... -
Seite 17: Bestelldaten
Buchse 540 320 10 m 540 321 20 m 540 333 30 m 540 326 PSEN cable M12‑8af gewinkelt, M12, 8-polig, offenes Kabel 540 322 Buchse 540 323 10 m 540 324 30 m 540 325 Bedienungsanleitung PSEN ix2 F4 code 1003823-DE-02... -
Seite 18: Rückseite
Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
