PSEN ix2 F4 code

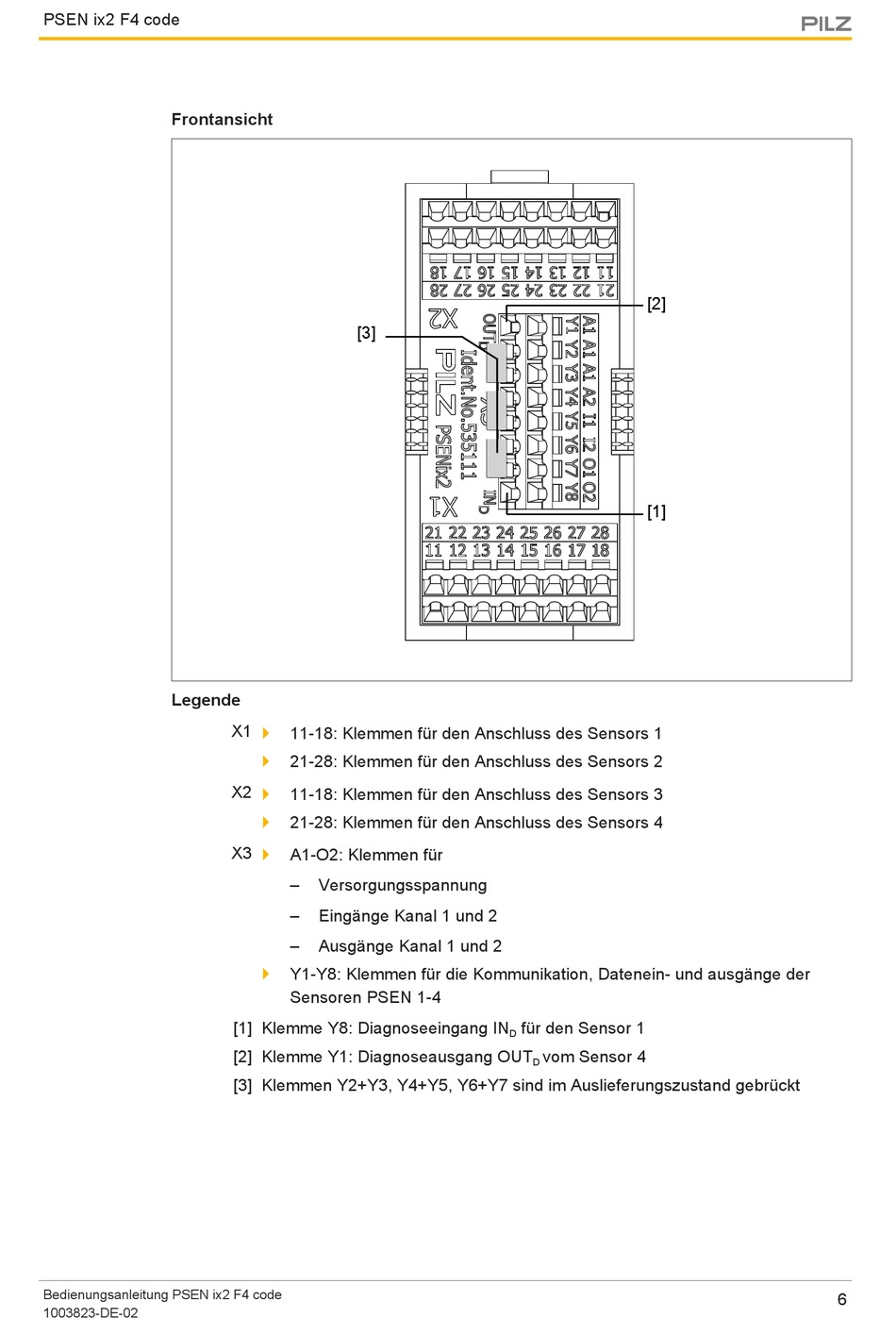

Frontansicht

Legende
Bedienungsanleitung PSEN ix2 F4 code
1003823-DE-02
[3]
X1
} 11-18: Klemmen für den Anschluss des Sensors 1
}
21-28: Klemmen für den Anschluss des Sensors 2
X2
}
11-18: Klemmen für den Anschluss des Sensors 3
}
21-28: Klemmen für den Anschluss des Sensors 4
X3
}
A1-O2: Klemmen für
– Versorgungsspannung
– Eingänge Kanal 1 und 2
– Ausgänge Kanal 1 und 2
} Y1-Y8: Klemmen für die Kommunikation, Datenein- und ausgänge der
Sensoren PSEN 1-4
[1] Klemme Y8: Diagnoseeingang IN
[2] Klemme Y1: Diagnoseausgang OUT
[3] Klemmen Y2+Y3, Y4+Y5, Y6+Y7 sind im Auslieferungszustand gebrückt
[2]
[1]
für den Sensor 1
D
vom Sensor 4
D
6
