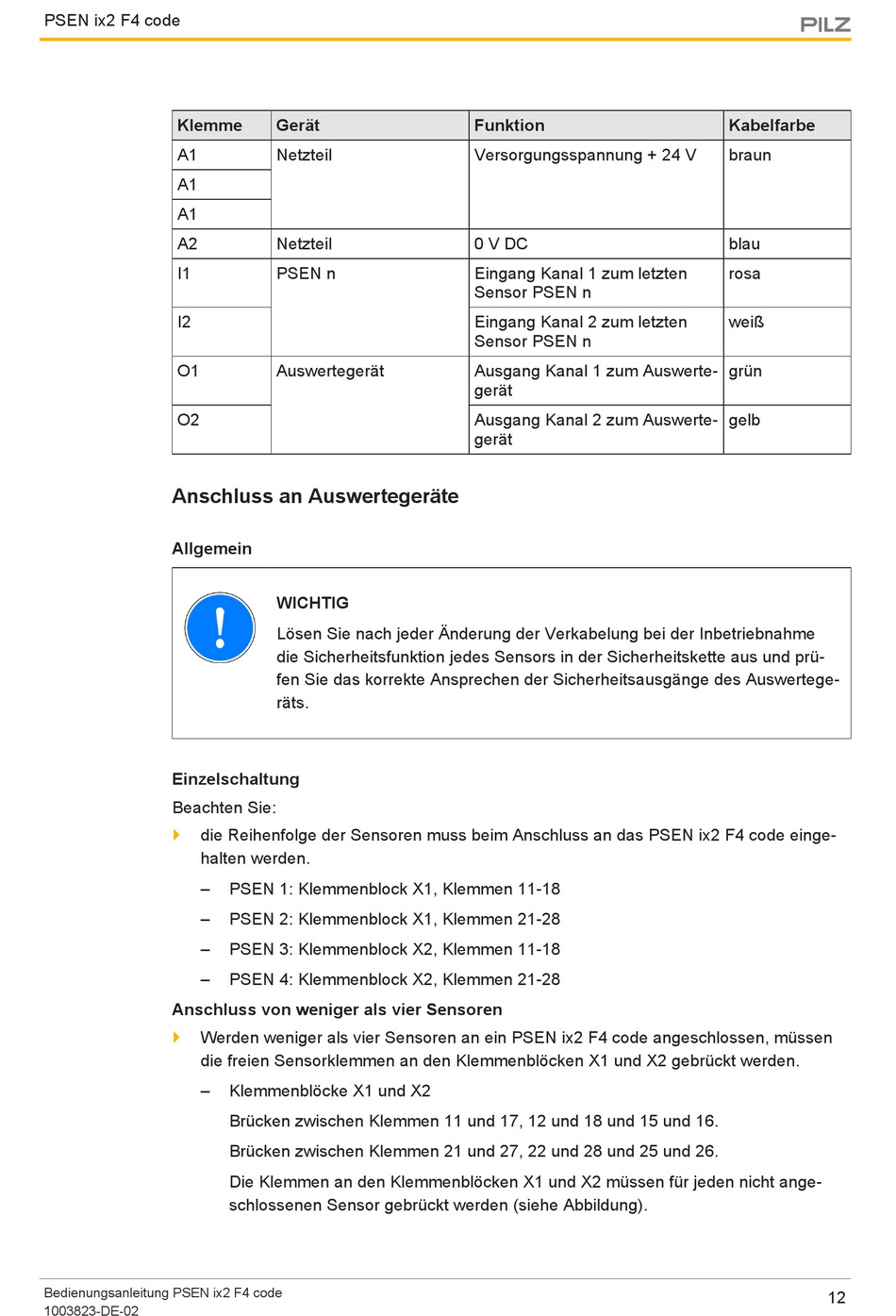

PSEN ix2 F4 code
Klemme
A1
A1
A1
A2
I1
I2
O1
O2
Anschluss an Auswertegeräte
Allgemein
Einzelschaltung
Beachten Sie:
}
die Reihenfolge der Sensoren muss beim Anschluss an das PSEN ix2 F4 code einge-
halten werden.
–
–
–
–
Anschluss von weniger als vier Sensoren
}
Werden weniger als vier Sensoren an ein PSEN ix2 F4 code angeschlossen, müssen
die freien Sensorklemmen an den Klemmenblöcken X1 und X2 gebrückt werden.
–
Bedienungsanleitung PSEN ix2 F4 code
1003823-DE-02
Gerät
Netzteil
Netzteil
PSEN n
Auswertegerät
WICHTIG
Lösen Sie nach jeder Änderung der Verkabelung bei der Inbetriebnahme
die Sicherheitsfunktion jedes Sensors in der Sicherheitskette aus und prü-
fen Sie das korrekte Ansprechen der Sicherheitsausgänge des Auswertege-
räts.
PSEN 1: Klemmenblock X1, Klemmen 11-18
PSEN 2: Klemmenblock X1, Klemmen 21-28
PSEN 3: Klemmenblock X2, Klemmen 11-18
PSEN 4: Klemmenblock X2, Klemmen 21-28
Klemmenblöcke X1 und X2
Brücken zwischen Klemmen 11 und 17, 12 und 18 und 15 und 16.
Brücken zwischen Klemmen 21 und 27, 22 und 28 und 25 und 26.
Die Klemmen an den Klemmenblöcken X1 und X2 müssen für jeden nicht ange-
schlossenen Sensor gebrückt werden (siehe Abbildung).
Funktion
Versorgungsspannung + 24 V
0 V DC
Eingang Kanal 1 zum letzten
Sensor PSEN n
Eingang Kanal 2 zum letzten
Sensor PSEN n
Ausgang Kanal 1 zum Auswerte-
gerät
Ausgang Kanal 2 zum Auswerte-
gerät
Kabelfarbe
braun
blau
rosa
weiß
grün
gelb
12
