PSEN ix2 F4 code

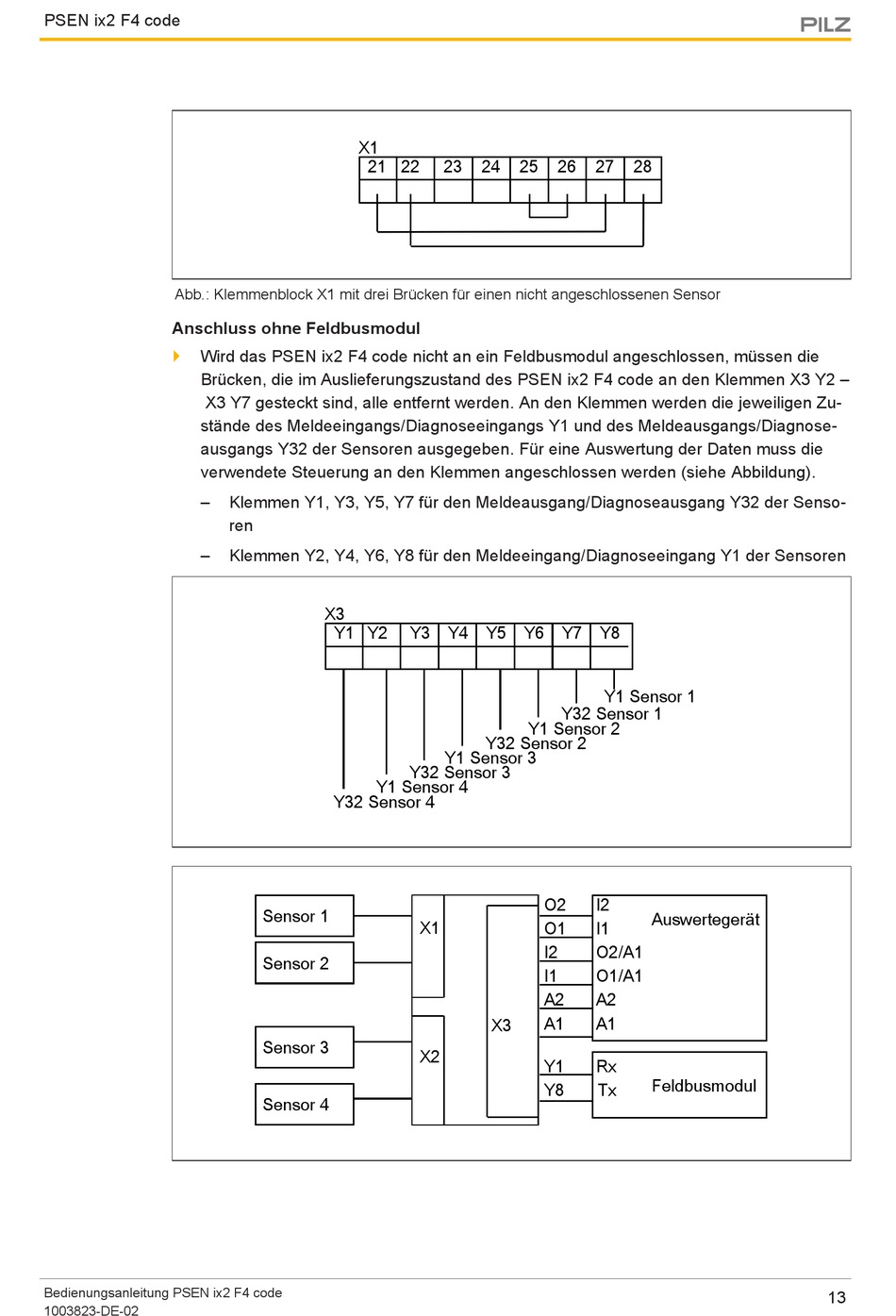

Abb.: Klemmenblock X1 mit drei Brücken für einen nicht angeschlossenen Sensor
Anschluss ohne Feldbusmodul
}
Wird das PSEN ix2 F4 code nicht an ein Feldbusmodul angeschlossen, müssen die
Brücken, die im Auslieferungszustand des PSEN ix2 F4 code an den Klemmen X3 Y2 –
X3 Y7 gesteckt sind, alle entfernt werden. An den Klemmen werden die jeweiligen Zu-
stände des Meldeeingangs/Diagnoseeingangs Y1 und des Meldeausgangs/Diagnose-
ausgangs Y32 der Sensoren ausgegeben. Für eine Auswertung der Daten muss die
verwendete Steuerung an den Klemmen angeschlossen werden (siehe Abbildung).
–
–
Bedienungsanleitung PSEN ix2 F4 code
1003823-DE-02
X1
21 22
Klemmen Y1, Y3, Y5, Y7 für den Meldeausgang/Diagnoseausgang Y32 der Senso-
ren
Klemmen Y2, Y4, Y6, Y8 für den Meldeeingang/Diagnoseeingang Y1 der Sensoren
X3
Y1 Y2
Y1 Sensor 4
Y32 Sensor 4
Sensor 1
Sensor 2
Sensor 3
Sensor 4
23
24
25
26
Y3 Y4 Y5 Y6 Y7 Y8
Y32 Sensor 1
Y1 Sensor 2
Y32 Sensor 2
Y1 Sensor 3
Y32 Sensor 3
O2
X1
O1
I2
I1
A2
A1
X3
X2
Y1
Y8
27
28
Y1 Sensor 1
I2
Auswertegerät
I1
O2/A1
O1/A1
A2
A1
Rx
Feldbusmodul
Tx
13
