PNOZ mm0p
}
Konfigurierbare Kompaktsteuerungen PNOZmulti Mini
Bedienungsanleitung 1001274-DE-05
1234 567 2
9   7
            9    9
 ! " # 6$ 9 % 67 # !
8
8
8

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Pilz PNOZ mm0p

  • Seite 1 PNOZ mm0p Konfigurierbare Kompaktsteuerungen PNOZmulti Mini Bedienungsanleitung 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
  • Seite 3: Inhaltsverzeichnis

    Projekt über USB-Schnittstelle laden 6.2.4 Anschluss Anschlussbeispiel Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 4 Maximal zulässiger Summenstrom der Halbleiterausgänge Kapitel 10 Bestelldaten Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 5: Kapitel 1 Einführung

    Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ mm0p. Sie gilt, bis eine neue Doku- mentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.
  • Seite 6 Einführung INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 7: Kapitel 2 Übersicht

    Übersicht Lieferumfang Basisgerät PNOZ mm0p Abschlussstecker rechts: (gelb) Abschlussstecker links: (gelb/schwarz) Gerätemerkmale Verwendung des Produkts PNOZ mm0p: Basisgerät des konfigurierbaren Steuerungssystems PNOZmulti Das Produkt hat die folgenden Merkmale: konfigurierbar im PNOZmulti Configurator Halbleiterausgänge: 4 Sicherheitsausgänge je nach Anwendung bis PL e nach EN ISO 13849-1 und bis SIL CL 3 nach EN IEC 62061 12 Eingänge für den Anschluss von z. B.:...
  • Seite 8: Chipkarte

    Es stehen Chipkarten mit 8 kByte und 32 kByte Speicher zur Verfügung. Für umfangreiche Projekte empfehlen wir die Chipkarte mit 32 kByte Speicher (siehe Technischer Katalog: Kapitel Zubehör). Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9   ! "...

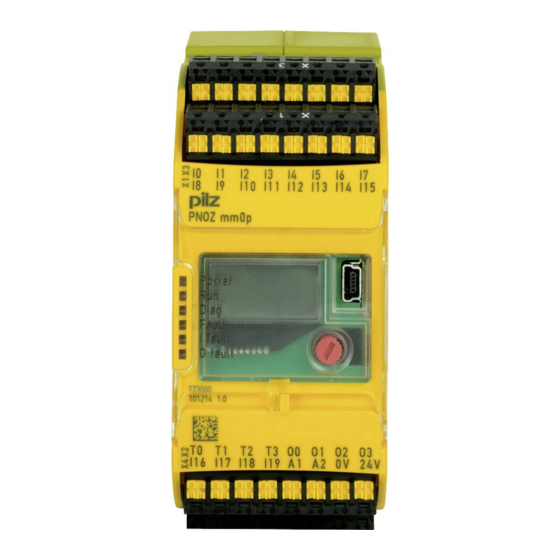

  • Seite 9: Frontansicht

    DIAG FAULT I FAULT O FAULT Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 10: Kapitel 3 Sicherheit

    Sicherheitslevel der gesamten Maschine/Anlage erreichen zu können, definieren Sie für die Maschine/Anlage die Sicherheitsanforderungen und wie sie technisch und organisato- risch realisiert werden müssen. Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9   ! "...
  • Seite 11: Qualifikation Des Personals

    Öffnen Sie nicht das Gehäuse und nehmen Sie auch keine eigenmächtigen Umbauten vor. Schalten Sie bei Wartungsarbeiten (z. B. beim Austausch von Schützen) unbedingt die Versorgungsspannung ab. Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9   ! "...
  • Seite 12: Kapitel 4 Funktionsbeschreibung

    Die Status- und Fehlermeldungen, die die LEDs anzeigen, werden in einem Fehler-Stack gespeichert. Dieser Fehler-Stack kann auf dem Display angezeigt oder vom PNOZmulti Configurator über die USB-Schnittstelle ausgelesen werden. Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9   ! "...
  • Seite 13: Blockschaltbild

    IM3 IM16 IM17 IM18 IM19 Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 14: Kapitel 5 Montage

    Montageabstände sind Mindestangaben. Die Umgebungstemperatur des Produkts im Schaltschrank darf nicht höher sein, als in den technischen Daten angegeben ist. Gegebenenfalls ist eine Klimatisierung erforderlich. Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9   ! "...
  • Seite 15: Abmessungen

    *mit Federkraftklemmen 98 (3.86") * 100 (3,94") (1.77") Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 16: Basisgerät Ohne Erweiterungsmodul Montieren

    Entfernen Sie den Abschlussstecker seitlich am Basisgerät und am Erweiterungsmodul. Verbinden Sie das Basisgerät und das Erweiterungsmodul mit der mitgelieferten Steck- brücke bevor Sie die Geräte auf der Montageschiene montieren. Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9   ! "...
  • Seite 17 24 V ACHTUNG! Basisgerät und Erweiterungsmodule nur im spannungslosen Zustand ste- cken. Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 18: Kapitel 6 Inbetriebnahme

    – nach dem Austausch der Chipkarte – nach dem Übertragen eines Projekts – wenn das Projekt aus dem Speicher des Basisgeräts gelöscht wurde (Menü „Reset Project“) Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9   ! "...
  • Seite 19: Chipkarte Verwenden

    – Klemme 0V: 0 V Beachten Sie: Die Versorgungsspannung für die Halbleiterausgänge muss immer anliegen, auch wenn Sie die Halbleiterausgänge nicht verwenden. Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9   ! "...
  • Seite 20: Projekt Von Chipkarte Laden

    Nachdem das Projekt erfolgreich übernommen wurde, wird der Status der Ein- und Ausgänge und der Versorgungsspannung auf dem Display angezeigt. Die LED "RUN" leuchtet. Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9   ! "...
  • Seite 21: Anschluss

    Eingangskreis mit Querschlusser- serkennung kennung T0M20 Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 22 Redundanter Ausgang Kontakte externer Schütze O0 (O2) O1 (O3) Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 23: Anschlussbeispiel

    Inbetriebnahme Anschlussbeispiel Zweikanalige Not-Halt- und Schutztürbeschaltung, überwachter Start (IM18), Rückführkreis (IM16) Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 24: Kapitel 7 Betrieb

    Zustand, z.B. teilbetätigt Externer Fehler an den Ausgängen des Basisgeräts; der Feh- ler führt nicht zum sicheren Zustand, z.B. Rückführeingang defekt Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9   ! "...
  • Seite 25: Display-Anzeigen

    Schnittstelle bellänge (100 m/1000 m) zur Verbindung von zwei Ba- sisgeräten) Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 26 MENU? Menü verlassen Sie können zwischen den Menüebenen durch Drücken oder Drehen des Drehknopfs um- schalten. Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 27: Drehknopf

    Anwahl/Einstellung bestätigen In Menü wechseln Drehknopf drehen Menüebene wählen Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 28: Umschalten Zwischen Den Menüebenen

    Vorgehensweise, um das Gerät neu zu starten: Drücken Sie den Drehknopf zwischen 3 und 8 Sekunden lang, um das Gerät neu zu starten. Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9   ! "...
  • Seite 29: Fehler-Stack Im Lc-Display

    Fehler-Stack im LC-Display Der Fehler-Stack kann vom PNOZmulti Configurator ausgelesen oder auf dem LC-Display angezeigt werden. Der Fehler-Stack unterstützt den technischen Support von Pilz bei der Fehlerdiagnose. Der Fehler-Stack kann bis zu 64 Status- und Fehlermeldungen speichern. Auf dem LC-Display werden folgende Informationen angezeigt: Laufende Nummer eines Eintrags im Fehler-Stack.
  • Seite 30 Drücken Sie den Drehknopf, um den Fehler-Stack zu verlassen. Vorgehensweise, um den Fehler-Stack mit dem PNOZmulti Configurator auszulesen: Siehe Online-Hilfe zum PNOZmulti Configurator Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9   ! "...
  • Seite 31: Kapitel 8 Technische Daten

    Eingangsspannung nach EN 61131-2 Typ 1 24 V DC Eingangsstrom bei Nennspannung 5 mA Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 32 93 % r. F. bei 40 °C Betauung im Betrieb unzulässig EN 61131-2 Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 33 Leiterquerschnitt bei Federkraftklemmen: flexibel mit/ ohne Aderendhülse 0,20 - 2,50 mm², 24 - 12 AWG Federkraftklemmen: Klemmstellen pro Anschluss Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 34: Sicherheitstechnische Kennzahlen

    SIL CL 3 7,86E-10 Alle in einer Sicherheitsfunktion verwendeten Einheiten müssen bei der Berechnung der Si- cherheitskennwerte berücksichtigt werden. Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 35 SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9   ! "...
  • Seite 36: Kapitel 9 Ergänzende Daten

    Maximal zulässiger Summenstrom der Halbleiterausgänge [mA] : Summenstrom Konfigurierbare Halbleiterausgänge (Hilfsausgänge) : Summenstrom: Halbleiterausgänge (Sicherheitsausgänge) Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
  • Seite 37: Kapitel 10 Bestelldaten

    312 992 PSSu A USB-CAB05 Mini-USB-Kabel, 5 m 312 993 Bedienungsanleitung PNOZ mm0p 1001274-DE-05 1234 567 2 9   7                9    9 ...
