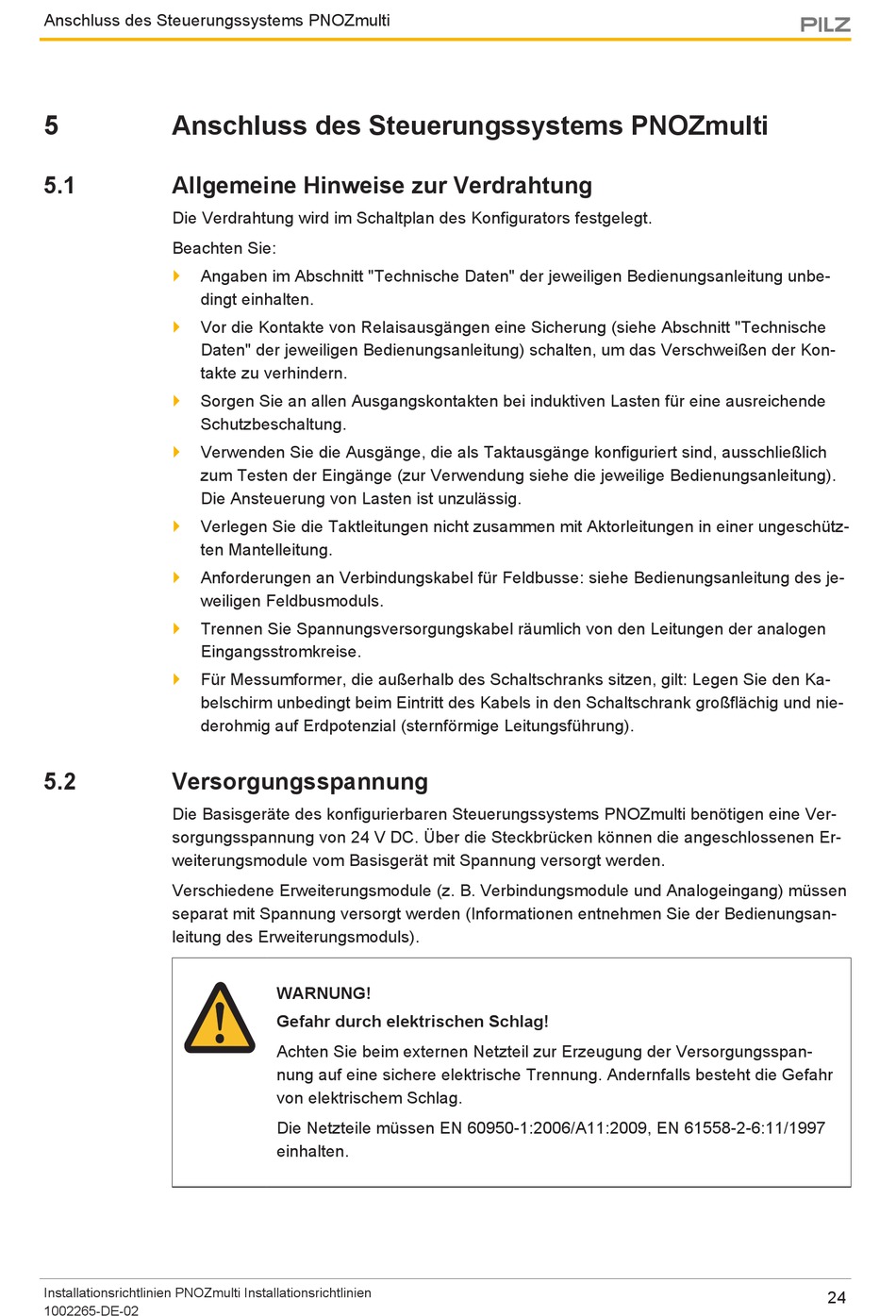

Anschluss des Steuerungssystems PNOZmulti
5
Anschluss des Steuerungssystems PNOZmulti
5.1
Allgemeine Hinweise zur Verdrahtung
Die Verdrahtung wird im Schaltplan des Konfigurators festgelegt.
Beachten Sie:
}
Angaben im Abschnitt "Technische Daten" der jeweiligen Bedienungsanleitung unbe-
dingt einhalten.
}
Vor die Kontakte von Relaisausgängen eine Sicherung (siehe Abschnitt "Technische
Daten" der jeweiligen Bedienungsanleitung) schalten, um das Verschweißen der Kon-
takte zu verhindern.
}
Sorgen Sie an allen Ausgangskontakten bei induktiven Lasten für eine ausreichende
Schutzbeschaltung.
}
Verwenden Sie die Ausgänge, die als Taktausgänge konfiguriert sind, ausschließlich
zum Testen der Eingänge (zur Verwendung siehe die jeweilige Bedienungsanleitung).
Die Ansteuerung von Lasten ist unzulässig.
}
Verlegen Sie die Taktleitungen nicht zusammen mit Aktorleitungen in einer ungeschütz-
ten Mantelleitung.
}
Anforderungen an Verbindungskabel für Feldbusse: siehe Bedienungsanleitung des je-
weiligen Feldbusmoduls.
}
Trennen Sie Spannungsversorgungskabel räumlich von den Leitungen der analogen
Eingangsstromkreise.
}
Für Messumformer, die außerhalb des Schaltschranks sitzen, gilt: Legen Sie den Ka-
belschirm unbedingt beim Eintritt des Kabels in den Schaltschrank großflächig und nie-
derohmig auf Erdpotenzial (sternförmige Leitungsführung).
5.2
Versorgungsspannung
Die Basisgeräte des konfigurierbaren Steuerungssystems PNOZmulti benötigen eine Ver-
sorgungsspannung von 24 V DC. Über die Steckbrücken können die angeschlossenen Er-
weiterungsmodule vom Basisgerät mit Spannung versorgt werden.
Verschiedene Erweiterungsmodule (z. B. Verbindungsmodule und Analogeingang) müssen
separat mit Spannung versorgt werden (Informationen entnehmen Sie der Bedienungsan-
leitung des Erweiterungsmoduls).
Installationsrichtlinien PNOZmulti Installationsrichtlinien
1002265-DE-02
WARNUNG!
Gefahr durch elektrischen Schlag!
Achten Sie beim externen Netzteil zur Erzeugung der Versorgungsspan-
nung auf eine sichere elektrische Trennung. Andernfalls besteht die Gefahr
von elektrischem Schlag.
Die Netzteile müssen EN 60950-1:2006/A11:2009, EN 61558-2-6:11/1997
einhalten.
