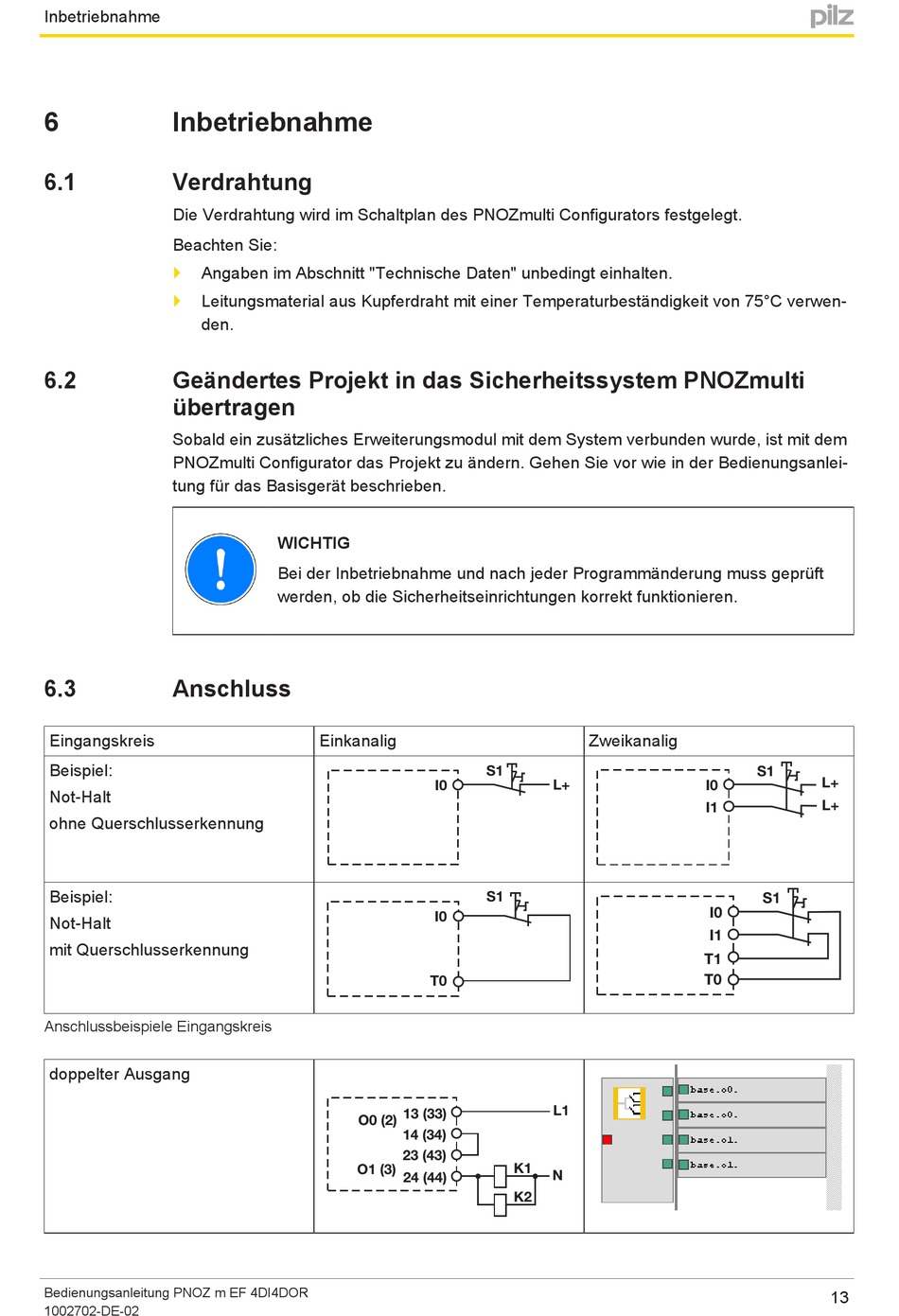

Kapitel 6 Inbetriebnahme; Verdrahtung; Geändertes Projekt In Das Sicherheitssystem Pnozmulti Übertragen - Pilz PNOZ m EF 4DI4DOR Bedienungsanleitung

Inbetriebnahme
6 Inbetriebnahme
6.1

Verdrahtung

Die Verdrahtung wird im Schaltplan des PNOZmulti Configurators festgelegt.
Beachten Sie:
}
Angaben im Abschnitt "Technische Daten" unbedingt einhalten.
} Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 75°C verwen­
den.
6.2 Geändertes Projekt in das Sicherheitssystem PNOZmulti
übertragen
Sobald ein zusätzliches Erweiterungsmodul mit dem System verbunden wurde, ist mit dem
PNOZmulti Configurator das Projekt zu ändern. Gehen Sie vor wie in der Bedienungsanlei­
tung für das Basisgerät beschrieben.
6.3 Anschluss
Eingangskreis
Beispiel:
Not­Halt
ohne Querschlusserkennung
Beispiel:
Not­Halt
mit Querschlusserkennung
Anschlussbeispiele Eingangskreis
doppelter Ausgang
Bedienungsanleitung PNOZ m EF 4DI4DOR
1002702­DE­02
WICHTIG
Bei der Inbetriebnahme und nach jeder Programmänderung muss geprüft
werden, ob die Sicherheitseinrichtungen korrekt funktionieren.
Einkanalig
I0
I0
T0
13 (33)
O0 (2)
14 (34)
23 (43)
O1 (3)
24 (44)
Zweikanalig
S1
L+
S1
L1
K1
N
K2
S1
L+
I0
L+
I1
S1
I0
I1
T1
T0
13
