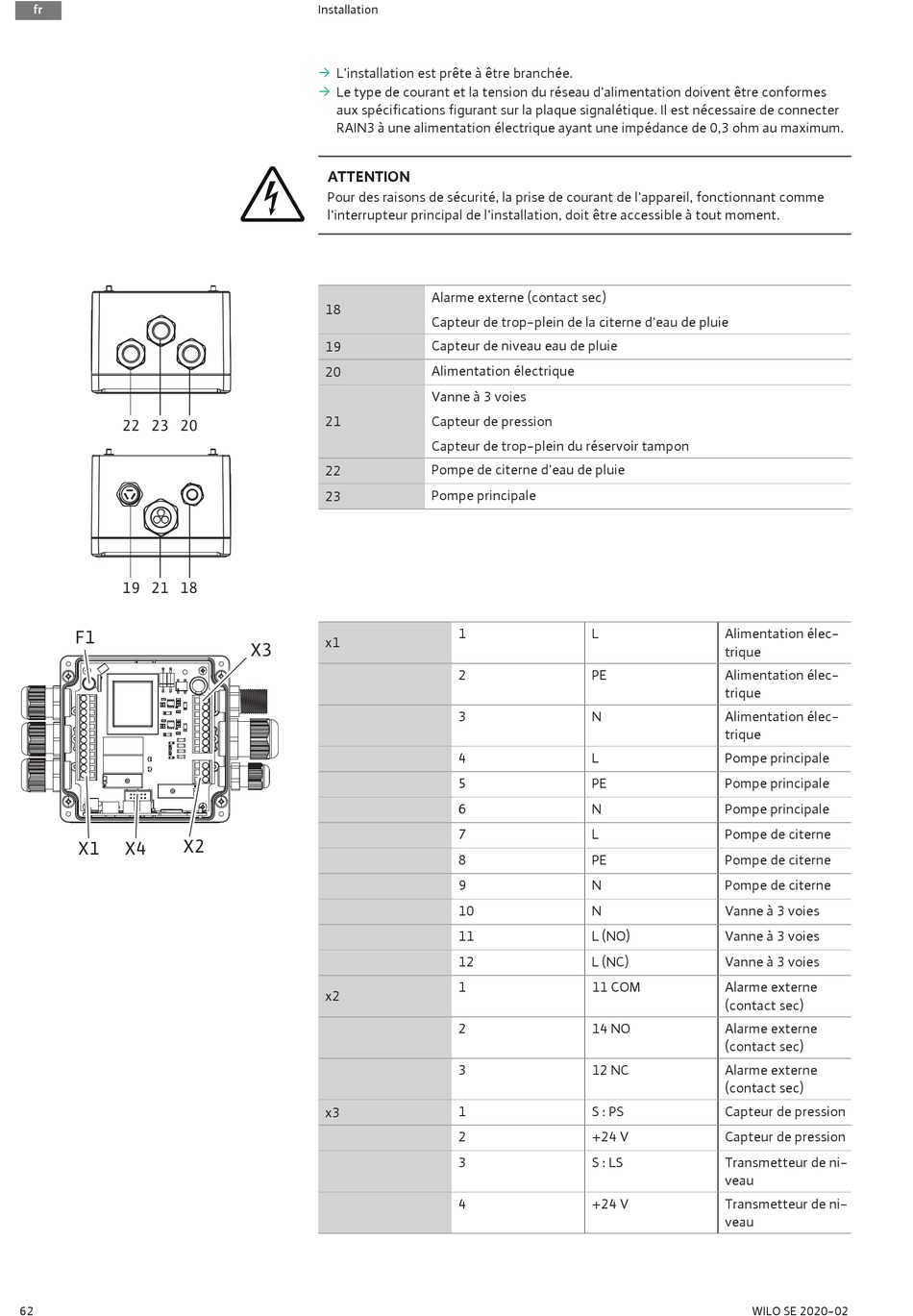

Installation
ƒ
L'installation est prête à être branchée.
ƒ
Le type de courant et la tension du réseau d'alimentation doivent être conformes
aux spécifications figurant sur la plaque signalétique. Il est nécessaire de connecter
RAIN3 à une alimentation électrique ayant une impédance de 0,3 ohm au maximum.
ATTENTION
Pour des raisons de sécurité, la prise de courant de l'appareil, fonctionnant comme
l'interrupteur principal de l'installation, doit être accessible à tout moment.
18
19
20
21
22
23
x1
X3
x2
x3
Alarme externe (contact sec)
Capteur de trop-plein de la citerne d'eau de pluie
Capteur de niveau eau de pluie
Alimentation électrique
Vanne à 3 voies
Capteur de pression
Capteur de trop-plein du réservoir tampon
Pompe de citerne d'eau de pluie
Pompe principale
1 L
2 PE
3 N
4 L
5 PE
6 N
7 L
8 PE
9 N
10 N
11 L (NO)
12 L (NC)
1 11 COM
2 14 NO
3 12 NC
1 S : PS
2 +24 V
3 S : LS
4 +24 V
Alimentation élec-
trique
Alimentation élec-
trique
Alimentation élec-
trique
Pompe principale
Pompe principale
Pompe principale
Pompe de citerne
Pompe de citerne
Pompe de citerne
Vanne à 3 voies
Vanne à 3 voies
Vanne à 3 voies
Alarme externe
(contact sec)
Alarme externe
(contact sec)
Alarme externe
(contact sec)
Capteur de pression
Capteur de pression
Transmetteur de ni-
veau
Transmetteur de ni-
veau
