Differenzstrom-Überwachungsgeräte LINETRAXX® RCMS460-D/-L – RCMS490-D/-L
Folgende Tabelle zeigt eine Übersicht der Messfunktionen pro Kanal:
Typ
Messfunktionen wählbar
I/I
6 mA...20 A
(42 ...2000 Hz)
∆n
I/I
100 mA...125 A
(42 ...2000 Hz)
∆n
I/I
10 mA...10 A
(0 ...2000 Hz)
∆n
I/0

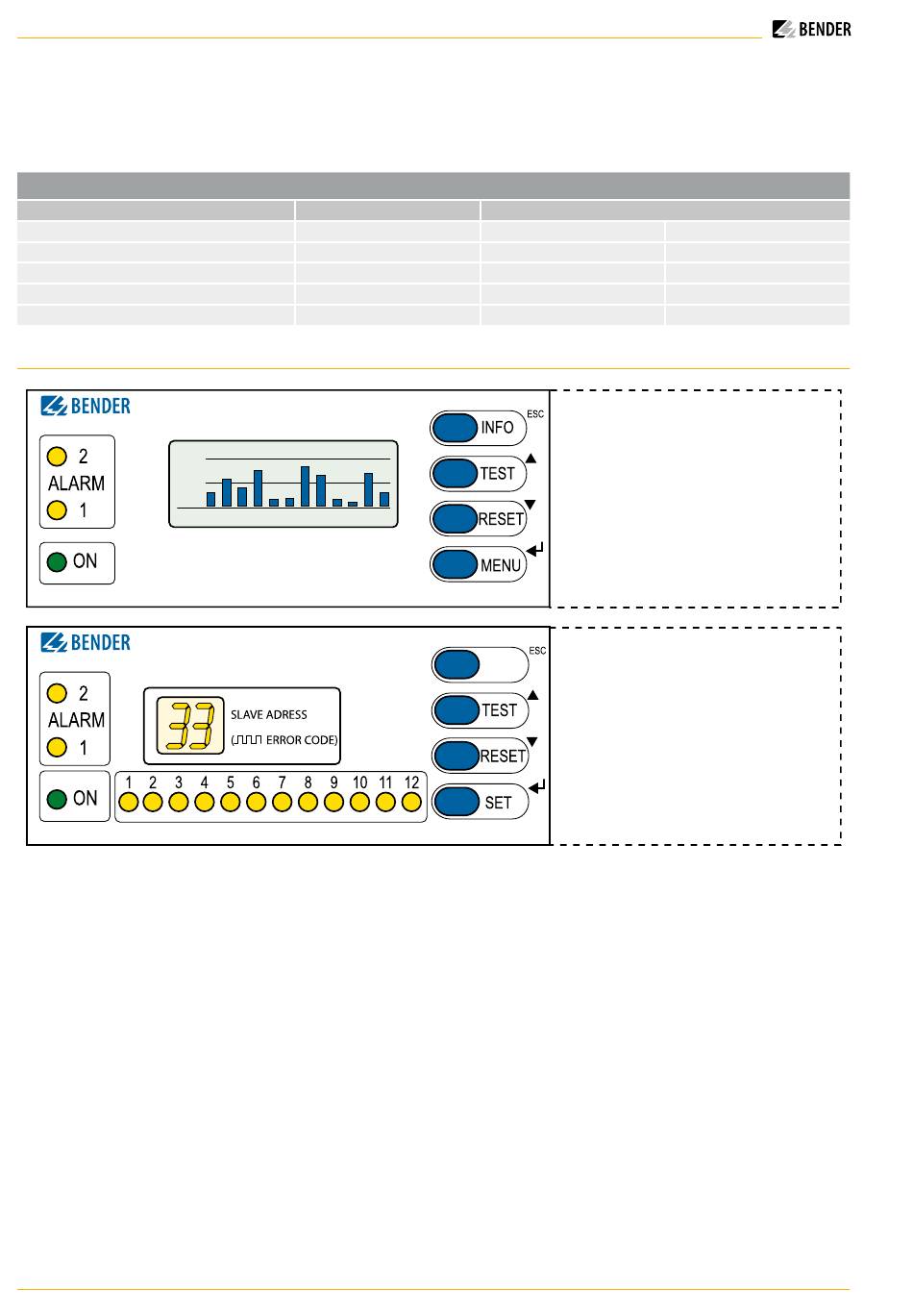

Bedien- und Anzeigeelemente
RCMS460-D
LINETRAXX®
1
2
3
RCMS460-L
LINETRAXX®
10
1 -
LED „ALARM 2" leuchtet, wenn der Ansprechwert in einem
Kanal über- oder unterschritten wird oder der Digitaleingang
einen Fehler meldet.
2 -
LED „ALARM 1" leuchtet, wenn der Ansprechwert der
Voralarm meldung überschritten wird und leuchtet bei
Gerätefehler meldung
3 -
LED „ON" leuchtet, wenn Gerät eingeschaltet ist bzw. blinkt
beim Einschalten bis das Gerät betriebsbereit ist
4 -
Beleuchtetes LC-Grafikdisplay
5 -
„INFO"-Taste: Für Abfrage von Standardinformationen
(nicht bei RCMS4...-L)
ESC-Taste: Verlassen einer Menüfunktion ohne
Parameteränderung
4
RCMS460-490_D00067_02_D_XXDE/01.2020
Übersicht Messfunktionen
RCMS460-D/-L, RCMS490-D/-L
Kanal 1...12
</>/AUS
–
</>/AUS
I/O/AUS
5
6
7
4
8
9
RCMS460-D4/-L4, RCMS490-D4/-L4
Kanal 1...8
</>/AUS
–
</>/AUS
I/O/AUS
RCMS490-D
RCMS490-L
6 -
Test-Taste „TEST": Selbsttest aufrufen
Pfeiltaste aufwärts: Parameteränderung, scrollen
7 -
Reset-Taste „RESET": Quittieren von Alarm- und
Fehlermeldungen
Pfeiltaste abwärts: Parameteränderung, scrollen
8 -
„MENU"-Taste: RCMS460-D/490-D: Umschalten zwischen
Standardanzeige, MENÜ und Alarmanzeige
„SET"-Taste: RCMS460-L/490-L: Einstellung BMS-Adresse
Enter-Taste: Bestätigung Parameteränderung
9 -
Alarm-LEDs „1...12" leuchten, wenn in dem jeweiligen Kanal
ein Fehler erkannt wurde, oder blinken bei einer Störung des
Messstromwandlers
10 -
Digitalanzeige für Geräteadresse und Errorcodes
Kanal 9...12
–
</>/AUS
–
–
